Lampduino - una lámpara RGB de 8 x 8 (6 / 22 paso)

Paso 6: Cable hasta los 8 hilos del LED

1. es barato
2. hay ningunos humos tóxicos
3. no hay riesgo de sobrecalentamiento y destrucción del LED
4. es fácil de deshacer, por lo que es más fácil reparar
5. es relativamente fácil hacerlo
6. es tan confiable como soldadura – tal vez más confiable, puesto que no hay riesgo de juntas soldadas en frío
7. el alambre es tan fino que puede ser enroscado en los boquetes entre los pedazos de matriz de espuma

Si no estás familiarizado con el alambre de envoltura, Wikipedia tiene una detallada Introducción a la técnica.  Yo estaba un poco preocupado que el cable de 30AWG sería demasiado fino para manejar el funcionamiento actual a través de la matriz.  He consultado algunas tablas en Internet, encontré que el alambre sólido 30AWG tiene una resistencia de 105.2 Ω/1000 ft. Calcula un límite superior de 4 pies de cable, por lo es ~.4Ω – probablemente insignificante para esta aplicación. A continuación, he encontrado que la capacidad actual de transporte (amperaje) se estima en .144A por las tablas de la mayoría, pero uno realmente lo tenía en .86A. El LED utilizan corren un máximo de 20 mA por color. En una columna, un máximo de 1 LED a la vez se enciende, por lo que es definitivamente en spec. Por otra parte, si una fila entera es conducida con el con todos los 3 colores iluminados, podemos acabar con 8 x 3 x 20mA = 480mA. Esta es la manera en la especificación .144A, pero por debajo de la especificación .86A. Me decidí a probarlo, y si me encontré con problemas, yo pondría varios cables en paralelo para las filas.  Después de probar, he encontrado que utilizando solo los cables para las filas funcionadas bien... se no calienta en absoluto.

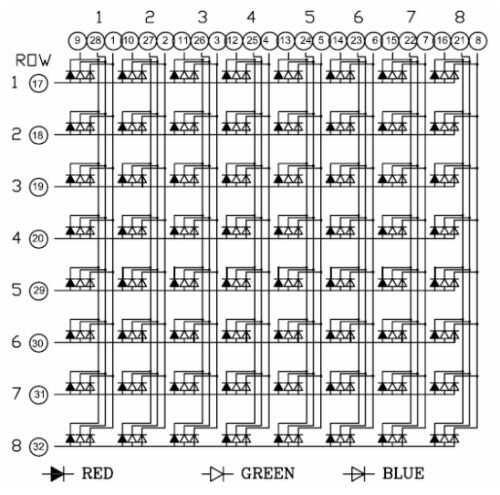

El diagrama esquemático de una matriz RGB de 8 x 8 de ánodo común se muestra por encima. Vamos a nuestra matriz, compuesta de 5 m m LED, de la misma manera.

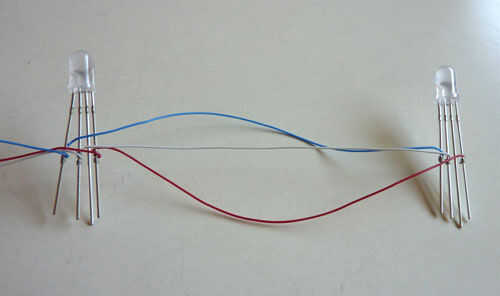

Tenemos un total de 8 hilos de 8 LEDs.  Cada par de luces LED está conectado con tres 4" trozos de alambre. El ánodo es el plomo que es ligeramente más largo.  En mi foto de arriba, los pernos, de izquierda a derecha, son azul/verde/rojo/del ánodo.

Los cables rojos conectan el canal rojo, el blanco los cables el canal verde, y los cables azules el canal azul.  4" puede sonar un poco larga, ya que las células son sólo 2" de ancho, pero cuando cuenta para pelar el cable en ambos extremos, y dejando suficiente holgura para manipular el LED al ensamblar la red, 4" es una buena longitud.  Necesita 49 4" trozos de alambre para cada color - total de 147 piezas.  Mientras trabajaba en este paso, he descubierto algunas cosas que hacen un trabajo más rápido y más limpio:

1. orientar a los pines de tu LED igual mientras les (p. ej. azul pin sobre el eje izquierdo, rojo a la derecha) cableado
2. Conecte los cables R/G/B entre cada par de LED antes de pasar a la siguiente LED.  Al principio, estaba conectando todos los rojos, luego la azul, y todos los verdes.  Este método era un poco más complicado.
3. difundir las clavijas aparte un poco antes de embalaje.  De lo contrario, la herramienta de envoltura se enredarse en las vueltas adyacentes al tratar de introducirlo
4. Inicio la primera envoltura acerca a mitad de camino en cada cable
5. al conectar el segundo cable de cada conductor, sólo acumula el abrigo contra el abrigo anterior.

Tenga en cuenta que el pin de ánodo quedo desconectado en este momento.  Esto es porque los ánodos forman las filas, que son perpendiculares a los alambres del cátodo R/G/B, que forman las columnas.
