Paso 6: Quite la mariposa del eje del actuador en caja mariposa
Quite el perno de sujeción de la caja de mariposa.
Cuidadosamente levante la parte delantera de la caja, teniendo cuidado de no dañar ningún componente giratorio de la carcasa hacia arriba.

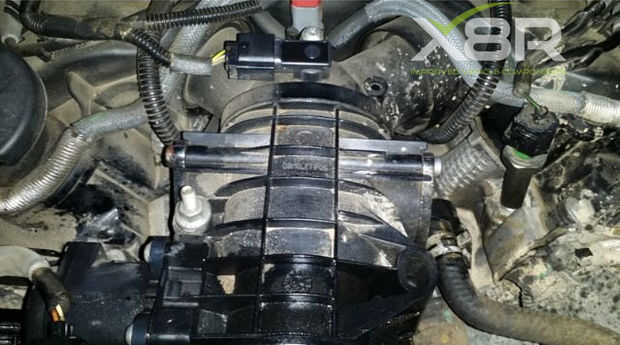

Quite los 4 tornillos de x Torx asegurar el servomotor a la caja de mariposa. (se pueden ver los dos tornillos de la parte superior parte inferior izquierda de la imagen)
Al separar el actuador de la caja se puede observar el brazo actuador que opera el eje de la mariposa.
Observar donde el brazo del actuador se conecta con el eje de la mariposa. Aquí hay un estirón para insertar un pequeño destornillador para hacer palanca el eje fuera de posición, hacerlo en pequeños incrementos y tenga cuidado de no para dañar el cuerpo de mariposa.
Sostener el disco de mariposa a través del cuerpo del acelerador, el eje se puede quitar desde el lado liberando el disco de la mariposa.
Extraiga el disco y vuelva a colocar el eje.
Vuelva a colocar el brazo actuador del eje y vuelva a colocar el cuerpo del actuador y tornillos Torx.
