Lanzacohetes con generador de papel (3 / 5 paso)

Paso 3: electrónica

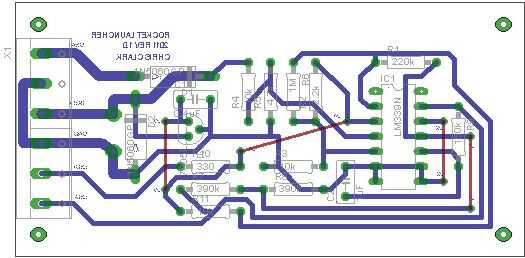

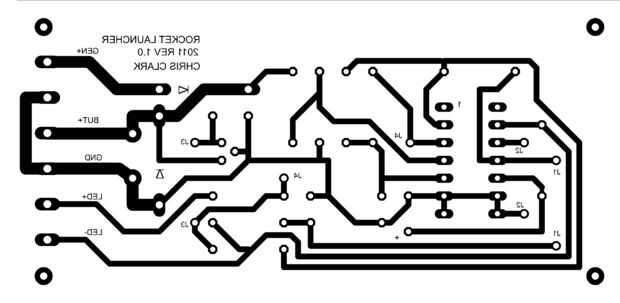

Generador de la C.C. la almacena carga en 3 condensadores de 10000uF.  La luz va en sólido cuando hay suficiente voltaje almacenado, entonces va a parpadear cuando se es un poco débil, oscura si no es suficiente. Adjunto es esquema de los archivos de diseño de PCB para el diseño.

Lista de piezas

condensador de 1 0.1uF
1 condensador de 1uF
Diodo de recuperación rápida de 1A 2
1 LM339N dip14
1 78L 05 TO92
resistencia de 1/4W 1 220 k
resistencia de 1 2.2 k 1/4W
resistencia de 2 10 k 1/4W
resistencia de 1 4.7 k 1/4W
1 resistencia de 1/4W de 1 M
resistencia de 1/4W 2 390 k
resistencia de 1/4W 1 150 k
1 330 1/4W resistor
resistencia de 1 10 k 1/4W
1 0,1" 6 posición tornillo terminal

Asamblea

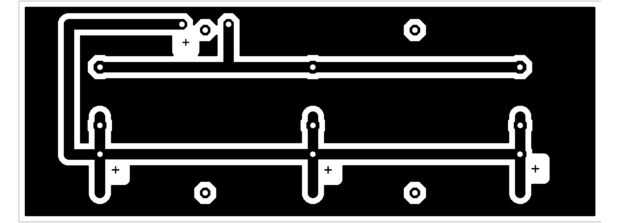

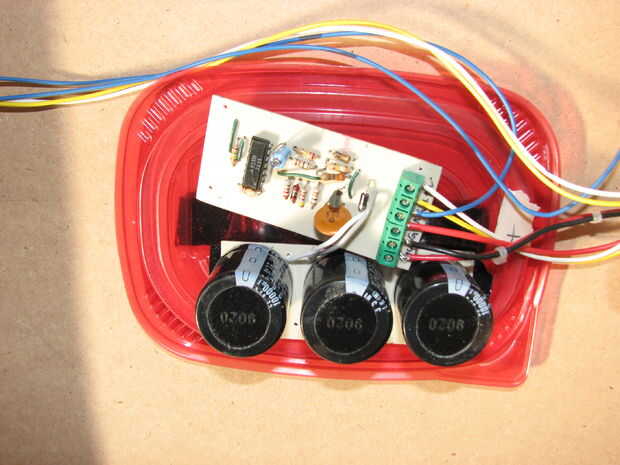

A había grabado una sola tarjeta echada a un lado del circuito y otro para los condensadores.

1. Conectar el generador para que ese giro hacia la derecha carga el circuito.
2. Conectar el LED con la polaridad correcta
3. Conecte la placa del condensador a la placa principal con la polaridad correcta
4. Conectar el solenoide con el interruptor de seguridad y pulsador en serie. La polaridad no es importante
