Paso 10: Barra de gatillo

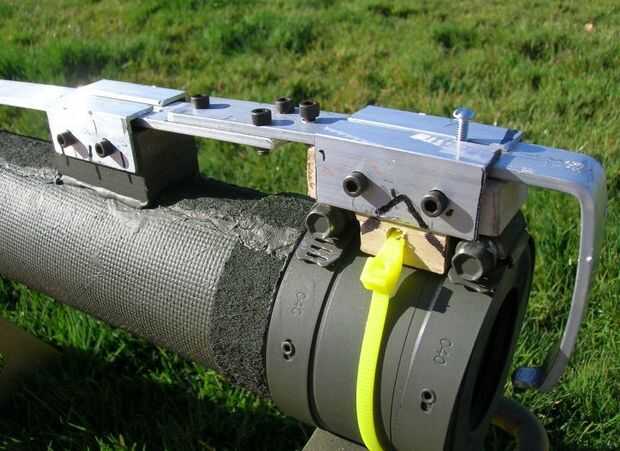

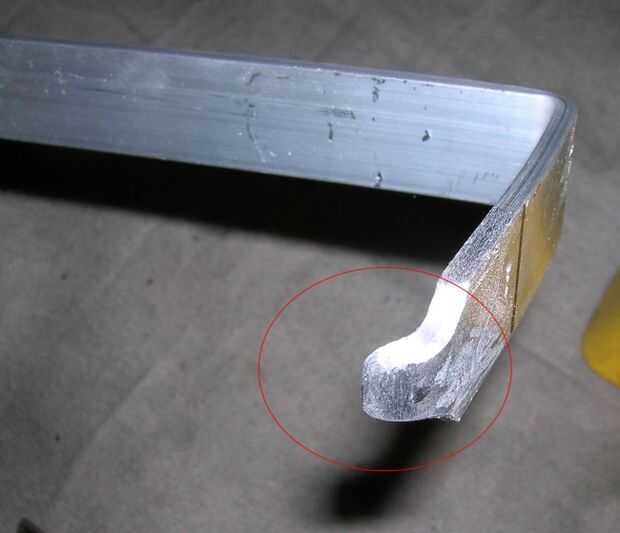

Cuadro #1: Medir desde el centro de la válvula de Granada XM PB4 (el círculo de plata) a la parte superior de la caja de control. Transferencia de esa medida a un extremo de la varilla del disparador. Doble la varilla del gatillo 90 grados o más. forma y doblar la punta para que deslizando la varilla del disparador hacia adelante Oprima la válvula de Granada.

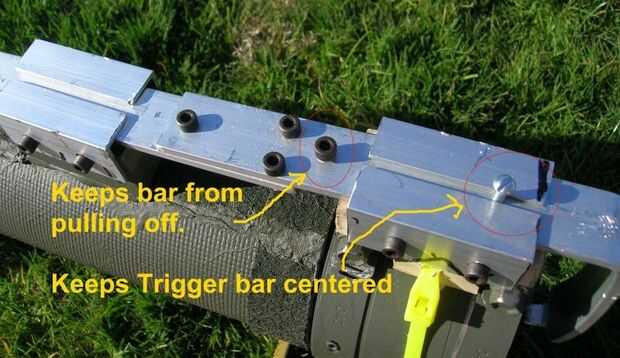

Cuadro #2: Cortar el extremo largo del barra de gatillo para que coincida con la longitud de la caja de control. Dependiendo del material utilizado para la barra/barra de gatillo encontrar una ubicación para fijarlo a la caja de control. Usé un piso bar usé "L" soportes para sostener la barra cautivo.

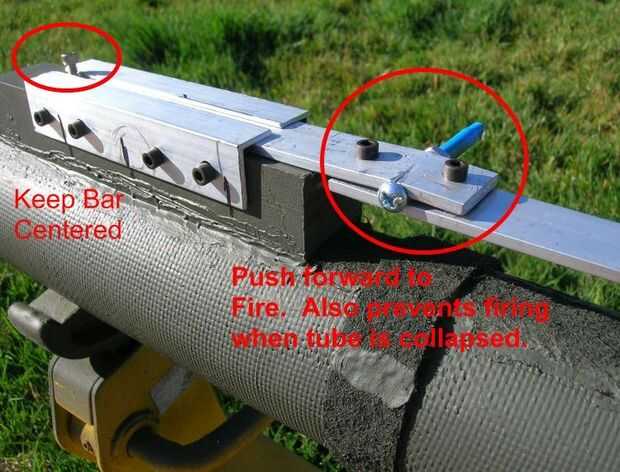

Cuadro #3: Colocar algo (tornillo, barra, anillo en d, etc.) a la barra para que pueda agarrarla y empujar la barra hacia adelante que presione la parte posterior de la cáscara de Granada XM PB4 40 mm.
Asegúrese de cuando se extienda el lanzador algo superior (tornillo, barra, anillo en d, etc.) tiene espacio para deslizar hacia atrás sin obstáculos. Cuando el lanzador se contrae, usted quiere algo para impedir algo arriba moviendo hacia adelante como una "seguridad".
Cuadro #4: * opcional *

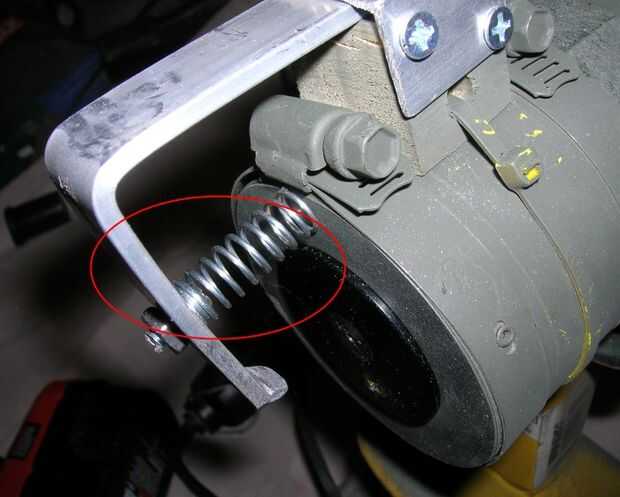

Instale un resorte para evitar que el gatillo accidentalmente presionando la válvula.

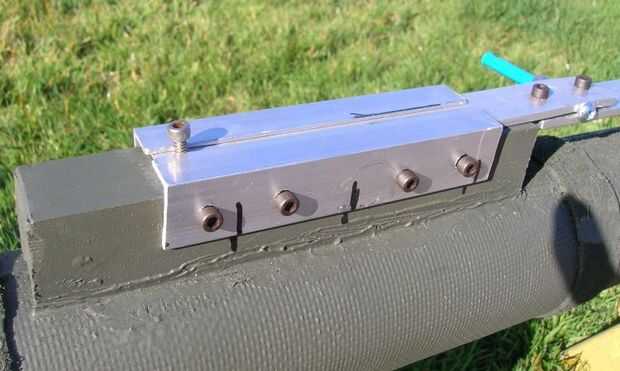

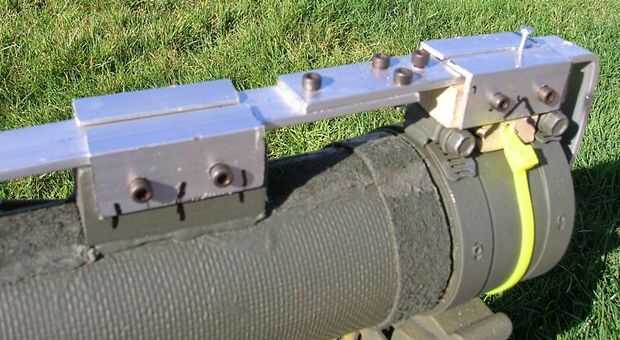

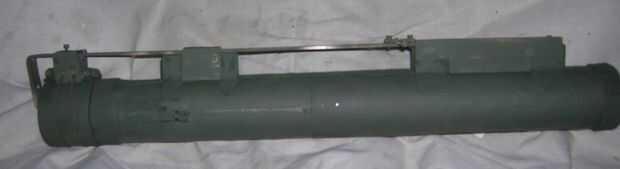

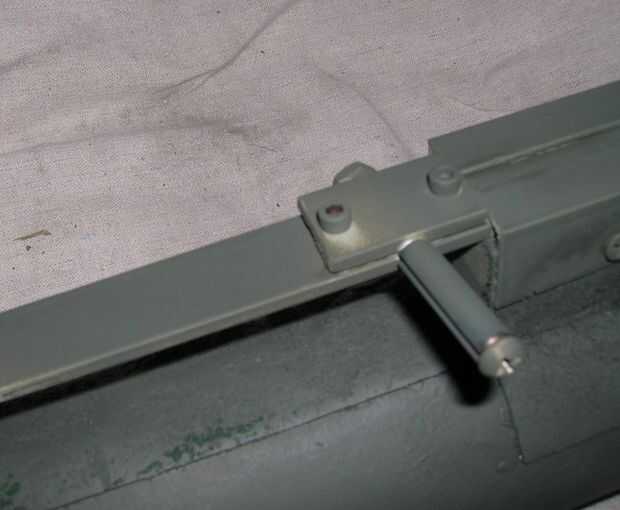

Fotos #5-10 son ayudar a visualizar todo el mecanismo.
