Paso 7: Cableado del gatillo
La soldadura y el gatillo de alambre
Nota: Las válvulas de riego que he utilizado para lanzadores de cohetes tienen polaridad simétrica, lo que significa que no importa de que manera fluye la electricidad. Compruebe la polaridad de la válvula antes de continuar.

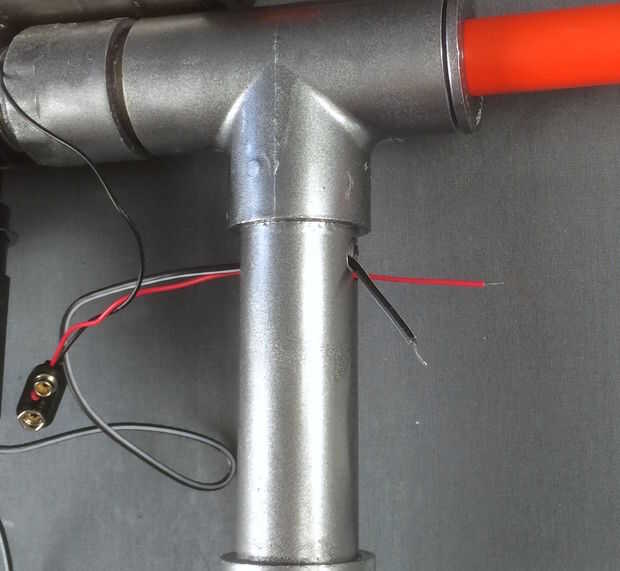

- Inserte un cable del solenoide y un alambre de clip de batería de 9V a través del orificio de 1/8" en el mango y el agujero más grande.

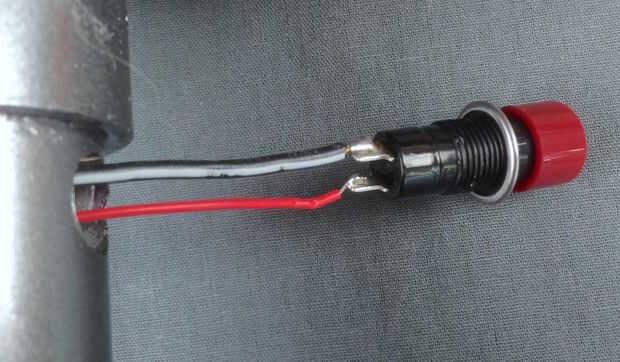

- Soldar los cables a los cables en el interruptor de botón pulsador momentáneo. Enrolle los cables en tape.* eléctricos
- Suelda el otro cable de la batería al otro cable del solenoide. Envolver la conexión en cinta eléctrica *
- Clip de la batería de 9V y pruebe la conexión.
- Aplique pegamento caliente alrededor del agujero más grande, luego inserte el botón. Conecte el orificio de 1/8 con pegamento caliente, así. Aunque el tapón de goma debe evitar que el aire fluya en el mango, el pegamento caliente se asegurará de que el aire no se escapa.
Nota: Para presiones más allá de 70 PSI, puede que necesite conectar una segunda batería de 9V en serie con el primero.
* Este paso estaba totalmente fuera de mi zona de confort - generalmente yo solo retorcer juntos. Si tuviera que hacerlo otra vez, yo probablemente también se aplicaría en lugar de cinta aislante de la tubería del encogimiento del calor.

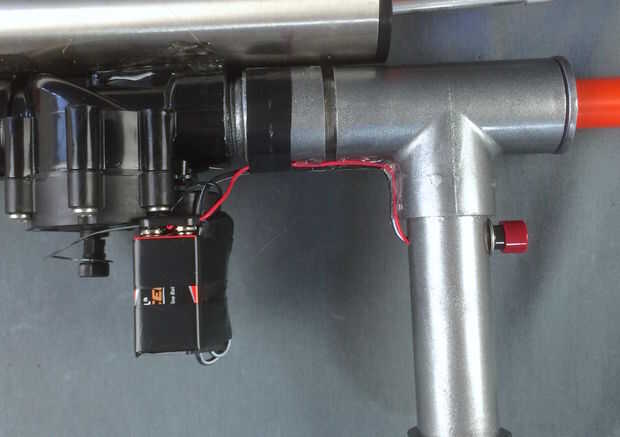

Ordenado el cableado
- Pegamento caliente los cables en la parte inferior de la manija como se muestra.
- Agrupe los cables exceso juntos, luego cinta sobre el solenoide.
- Cinta de la batería de 9V en el lado del solenoide. Esto hará fácil de reemplazar.
Importante: Asegúrese de que esperar al menos 24 horas antes de probar el lanzador del cohete. Epoxi y solvente de PVC generalmente requieren muchas horas para curar totalmente.

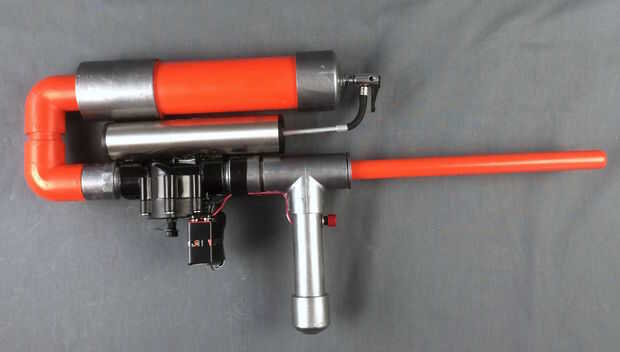

El Lanzacohetes es completado!
Tiempo para hacer algunos cohetes!
