Lanzador de bolas de perro Robot Dogzooka (4 / 9 paso)

Paso 4: Montar válvulas de acceso trasera Tri-clamp y solenoide

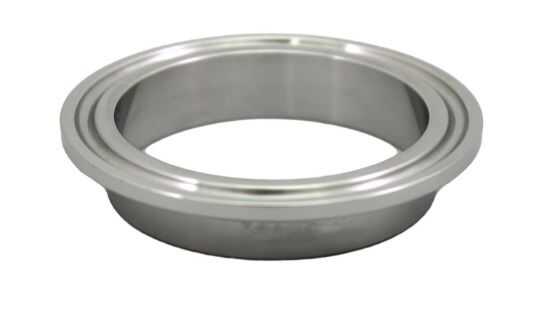

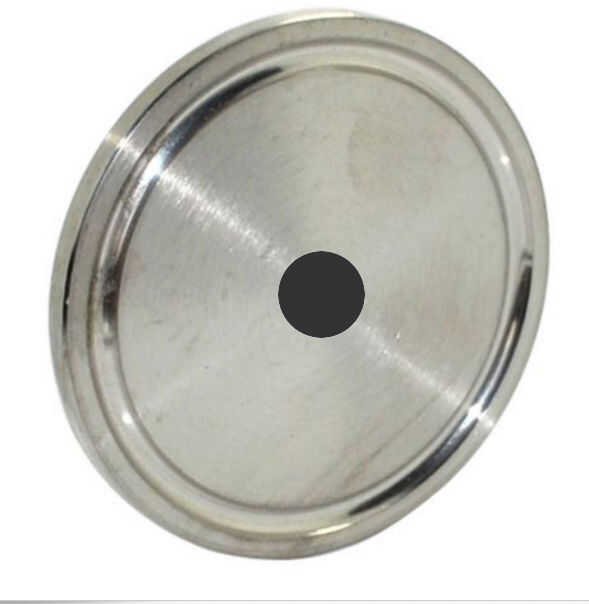

  • Fig 1 & 2 - soldadura a tope la brida corta (también conocido como la "virola") de la tri-abrazadera situado en la parte posterior del tanque de presión. Esmerile cualquier escoria o residuos que pueden estar presentes dentro del tanque de presión alrededor del perímetro de la soldadura. Esto es donde las diapositivas del pistón y desea que esta zona a ser lisa. Puede utilizar aceite de motor para lubricar la cámara trasera para que el pistón se mueve libremente.

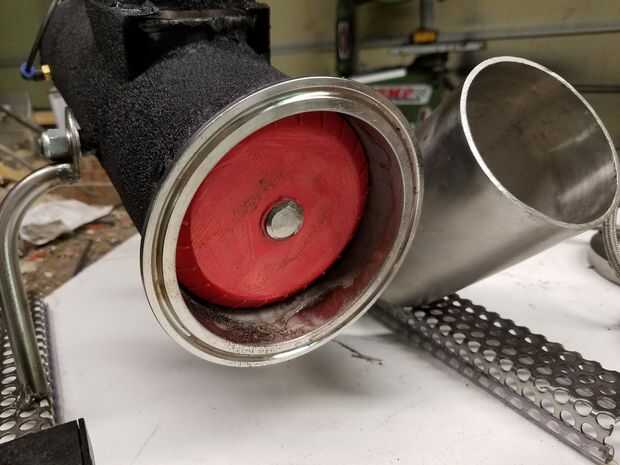

  • Fig 3 - Perfore un orificio de 3/4" en el centro de la tapa de la tri-abrazadera e instale el Tee de bronce con el pezón masculino va por el agujero. Instale una tuerca de poca profundidad en el interior de la tapa para garantizar el bronce TEE.

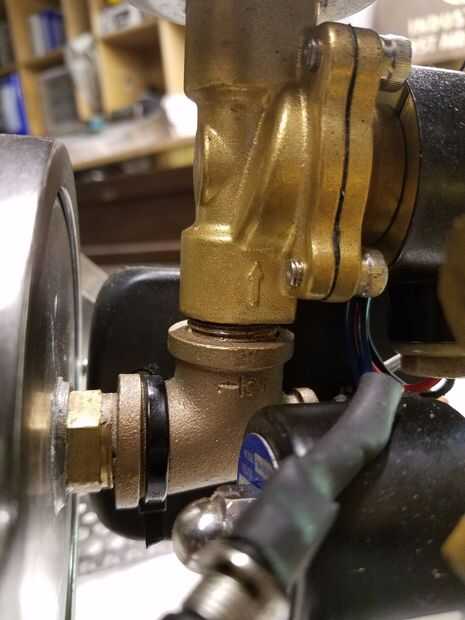

  • El tornillo más pequeño 1/2 solenoide eléctrico en el extremo hembra de bronce TEE que es hacia la parte posterior de la Asamblea. Puede utilizar codos de 90 grados a la posición de los solenoides para que estén metidos cuidadosamente detrás del tanque. Use cinta de teflón para sellar las roscas.

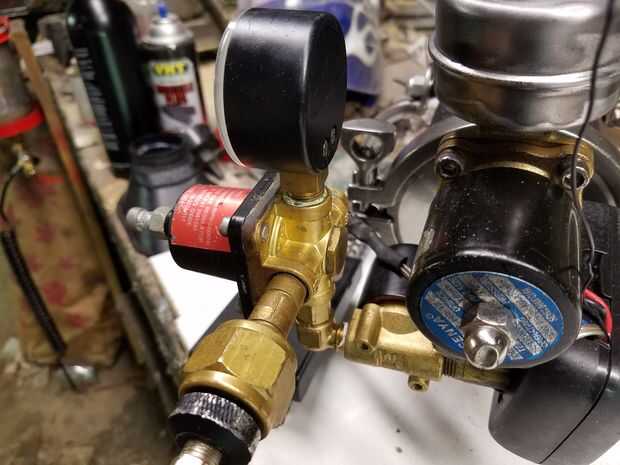

  • Tornillo más grande 3/4" solenoide eléctrico en el extremo hembra de bronce TEE que se enfrenta a 90 grados hacia arriba. Instale el silenciador a la abertura roscada hembra del solenoide. Taladré agujeros más grandes en el silenciador cuando descubrí que los agujeros más pequeños limita el aire de salir lo suficientemente rápido para mover la válvula de pistón. Usted puede tener resultados similares.
