Lanzador de bolas de perro Robot Dogzooka (7 / 9 paso)

Paso 7: Montar la puerta del trasero y neumático ram

• Fig 1 - construir una puerta con 1/16" hoja de metal que es 2 1/2" ancho - suficiente para cubrir la cámara "Hacia arriba" de la tubería.

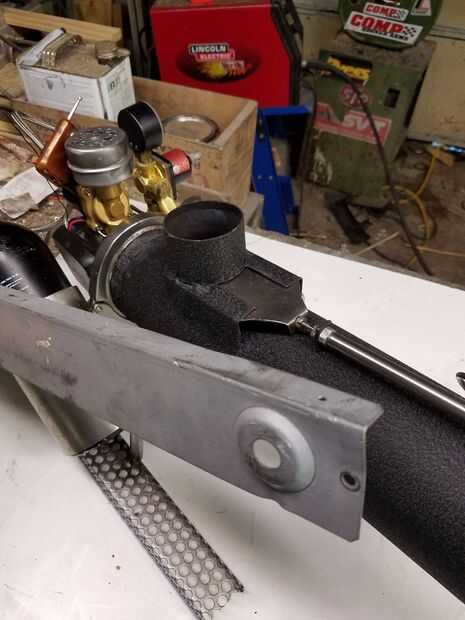

• Fig 2 - fabricar la puerta de la cámara "los carriles" que guía la puerta en la posición correcta encima de la tubería de "UP". He utilizado un ángulo de metal de hoja que encontré en la yarda de la chatarra. Soldar con autógena los carriles al tanque.
• Fig 3 - soldar con autógena una lengüeta de montaje a la parte superior del tanque para el martillo neumático.
• Alimentar la memoria ram a través de la lengüeta de montaje y fije con tornillo.
• Monte el extremo del brazo ram a la puerta de la cámara.

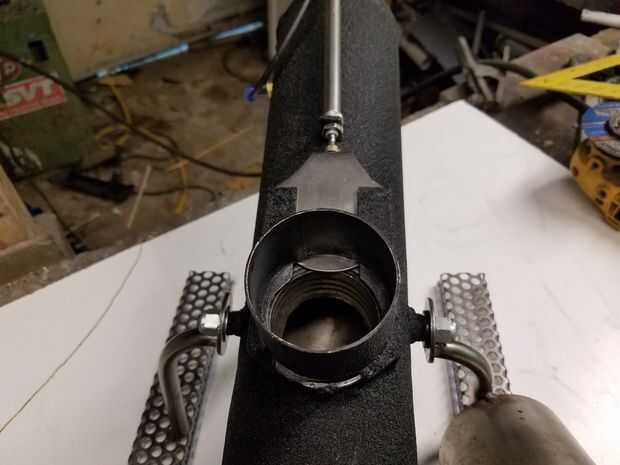

• Usando un pedazo corto de tubería de 2 1/2", tachuela soldarlo a la parte superior de los rieles de puerta de cámara. Este es el tubo de "alimentar" a la cámara.
• IMPORTANTE - la alineación es crítica - Asegúrese de que la puerta de ram y cámara se mueve libremente hacia delante y hacia atrás en los carriles. Mira el video en este paso y notar cómo la puerta de la cámara se desliza hacia adelante y hacia atrás.

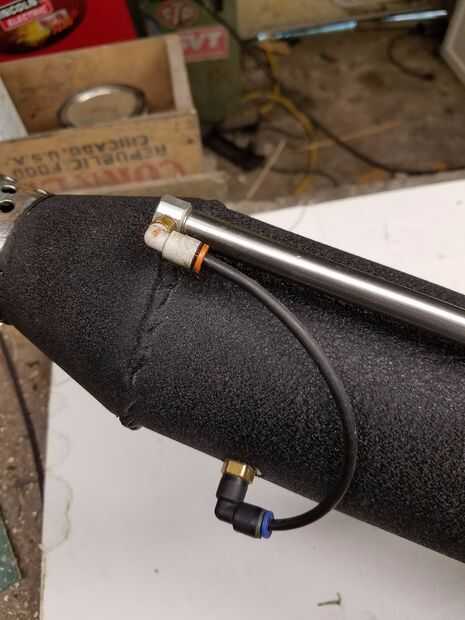

• Fig 4 - soldar con autógena un tapón en el lado del tanque de presión para proporcionar un lugar para conectar la línea de aire a la ram.
• Ejecute 1/8" línea de presión desde el tapón hasta el final del ram.
