Lanzador neumático Papa (5 / 12 paso)

Paso 5: Válvula del aspersor neumático

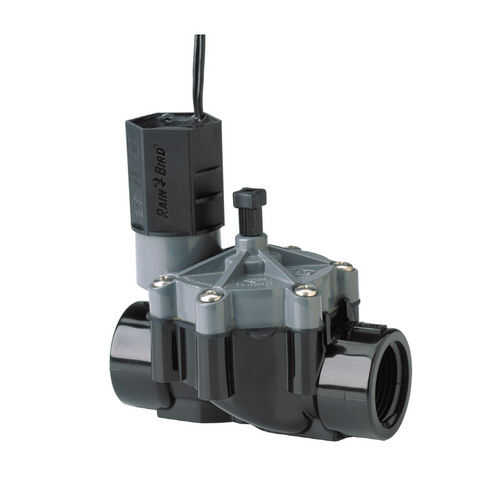

1. Primero necesitas encontrar una válvula de aspersión que se ajuste a sus necesidades, el que me decidí a comprar era un modelo de Rainbird #: CP-100. Tiene puertos hembra de 1" rosca en cada extremo.

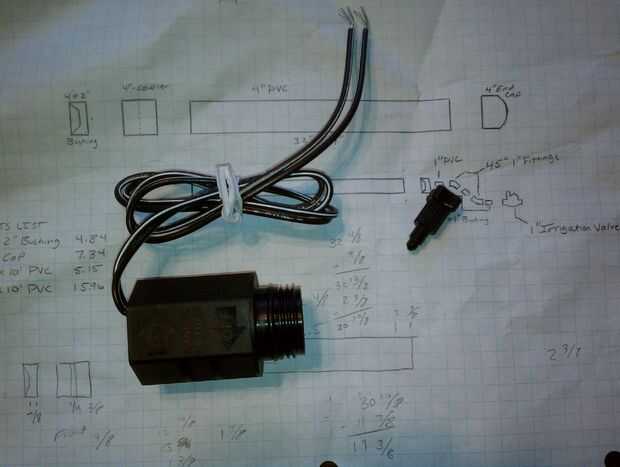

2. Retire el solenoide negro con los cables de la parte superior de la válvula, no lo necesita para este proyecto.
3. Desmontar la válvula quitando los seis tornillos en la parte superior. Preste atención a cómo se colocan juntos.
4. Los agujeros para la necesidad de solenoide enchufarse, llené la taza entera solenoide con un epoxi de dos componentes. Deje que se cure antes de continuar, no es fácil de limpiar.
5. El agujero en el centro de la parte superior de la válvula (Dónde está el control manual) debe ser perforado y golpeado ligeramente con un grifo de 1/8" NPT.
6. Necesita uno de ángulo recto 1/8 macho NPT a 1/8 adaptadores de manguera de polietileno para atornillar en el agujero que ha sido aprovechado. (esta es la leña la manguera de control) No olvides la cinta de teflón.
7. Antes de volver a ensamblar la válvula Asegúrese de que hay no hay pequeños fragmentos de plástico para interferir con el funcionamiento de la válvula.
8. Volver a montar la válvula exactamente cómo vino aparte.
9. He añadido algunos a la entrada de la válvula para evitar que cualquier parte que quede dentro del lanzador de ser tirado.
