Paso 1: Montaje del tanque de aire

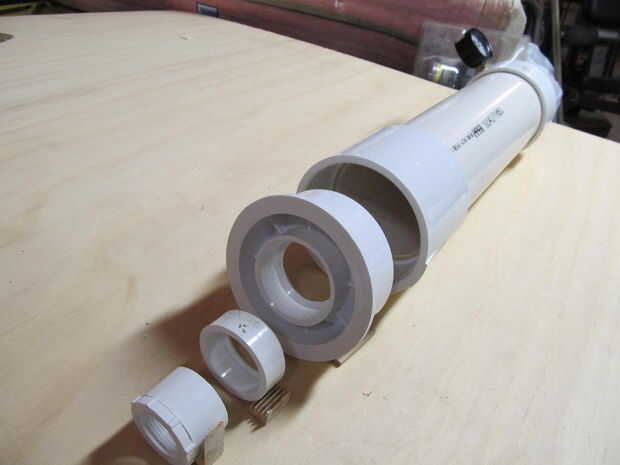

Para que pueda comprender mejor la forma de que las piezas encajan, he hecho una vista explotada del tanque de aire.

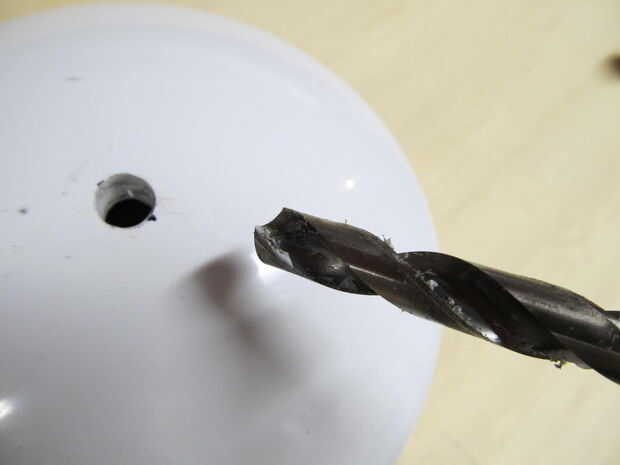

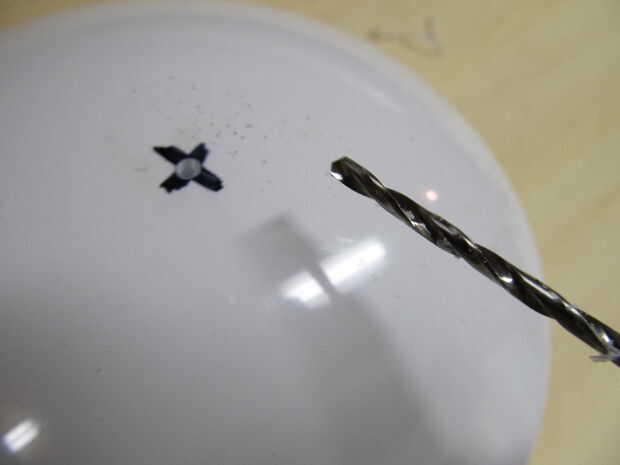

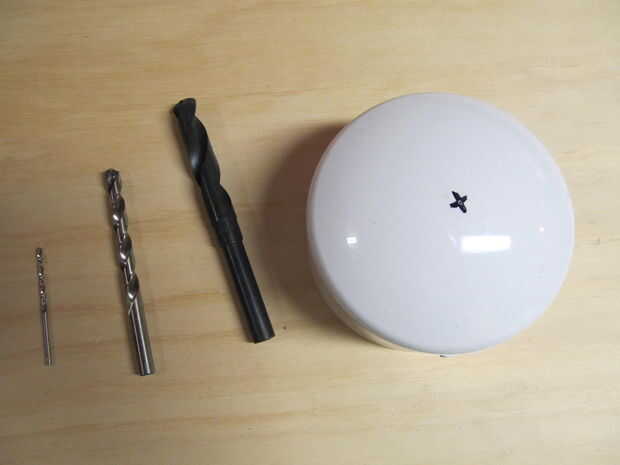

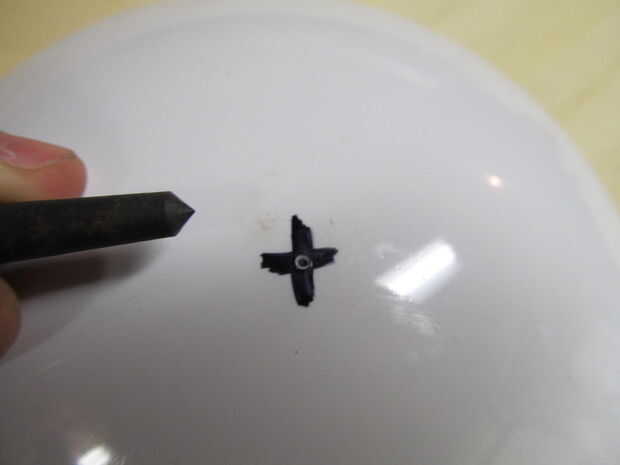

Vamos a trabajar la parte posterior de la cámara de aire al frente, empezando por el conjunto de válvula de llenado, así que primero lo primero, tenemos que perforar el agujero para la válvula de llenado. El tamaño del agujero final será 7/16", pero para obtener un agujero limpio se perfore en etapas. Antes de empezar la perforación, tenemos que hacer una pequeña hendidura para que la broca no patine en el PVC. Después de realizar el guión, utilice una 1/8 broca para agujero hacia fuera de un pequeño agujero. A continuación, he usado un 11/32" bit para agrandar el agujero.

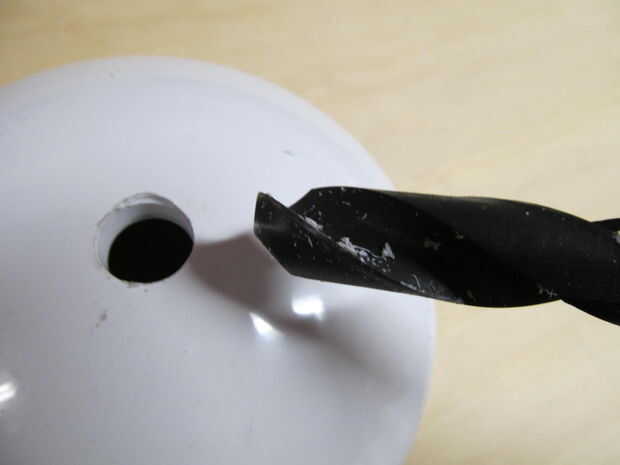

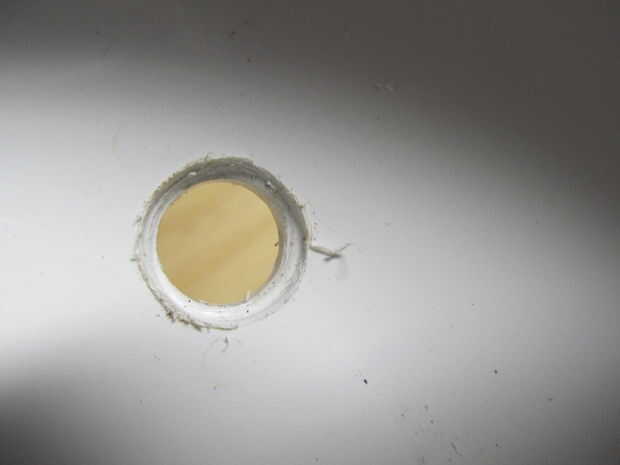

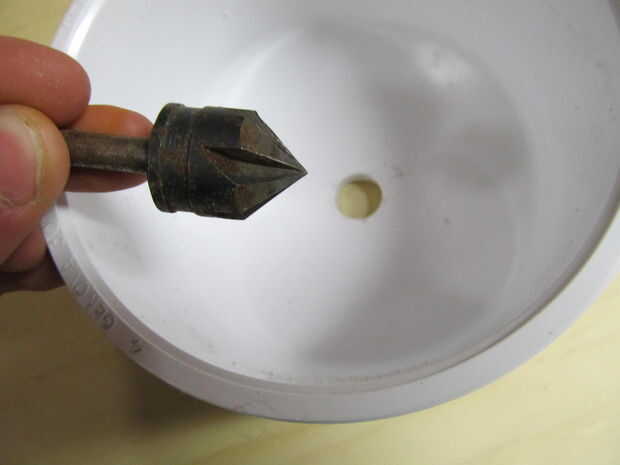

Nuestro próximo agujero será el tamaño final de 7/16". Tuve un poco de problemas (yo soy tan phunny) con el bit de agarrar el plástico demasiado. Sólo tienes que ir lento y no presionar demasiado sobre el taladro, y usted debe ser fino. Usé un poco de avellanado encajan perfectamente en el orificio para la válvula.

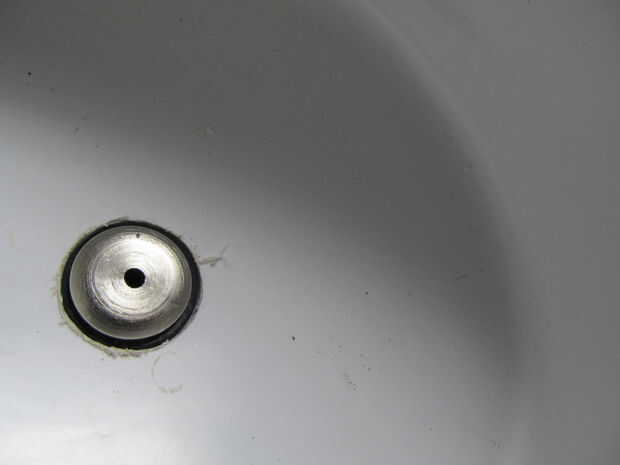

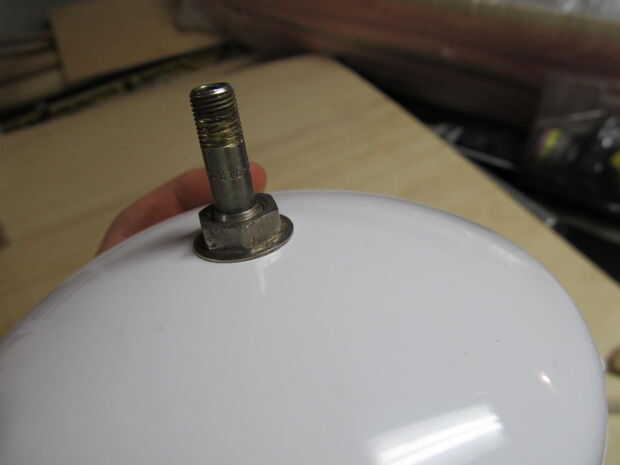

Después de ponerla en el agujero, enrosque la arandela y la tuerca (en ese orden) en la rosca de la válvula.

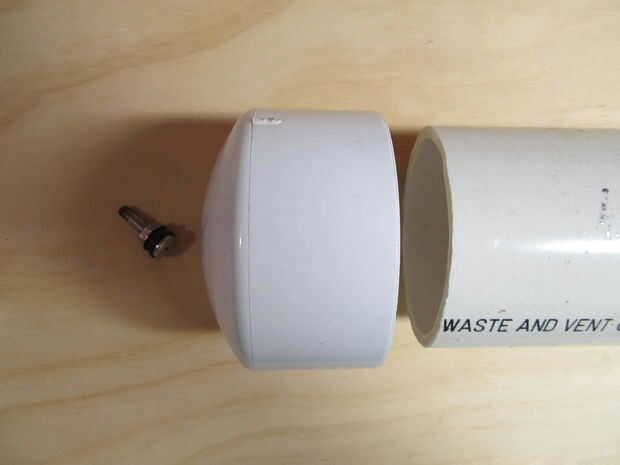

Ahora tenemos que pegar el tapón en el tubo, así que el imprimador de PVC y cemento. En primer lugar, utilice la cartilla para limpiar el interior de la tapa y el exterior de la tubería. Hacer lo mismo con el cemento, luego Junte las dos piezas y gire la tapa en el tubo de un cuarto de vuelta.

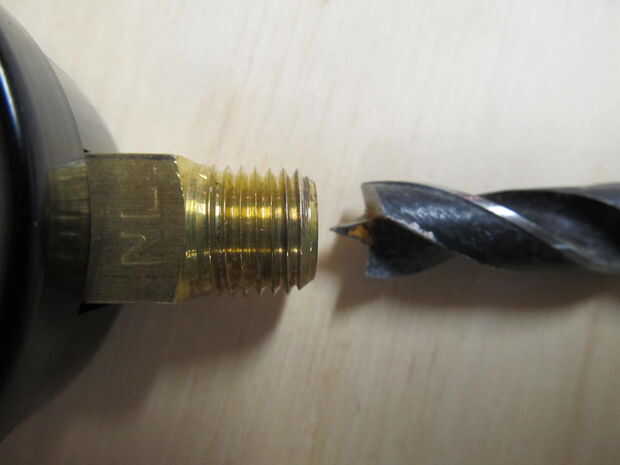

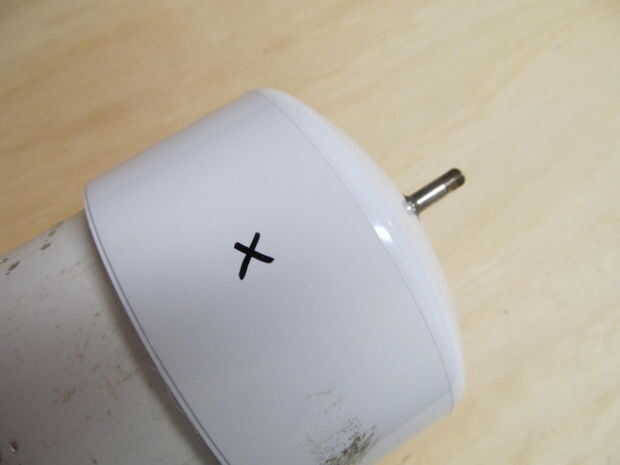

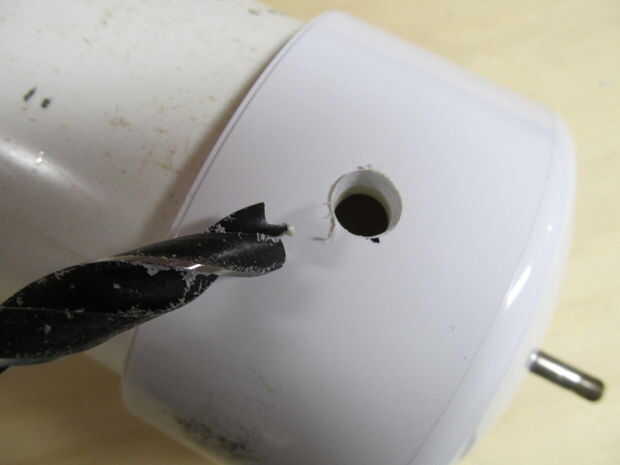

A continuación, tenemos que perforar y aprovechar un agujero para el calibrador de presión. La anchura total del extremo roscado del indicador es 1/2", pero el agujero que debemos perforar tiene que ser un poco más pequeño para acomodar las roscas que se toque, así que use una 7/16 broca para perforar el agujero.

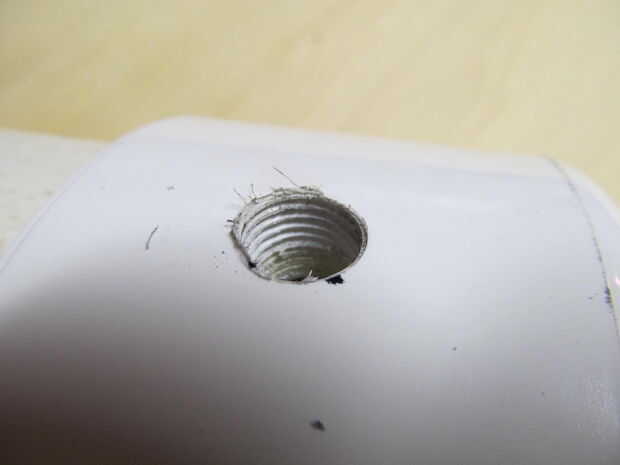

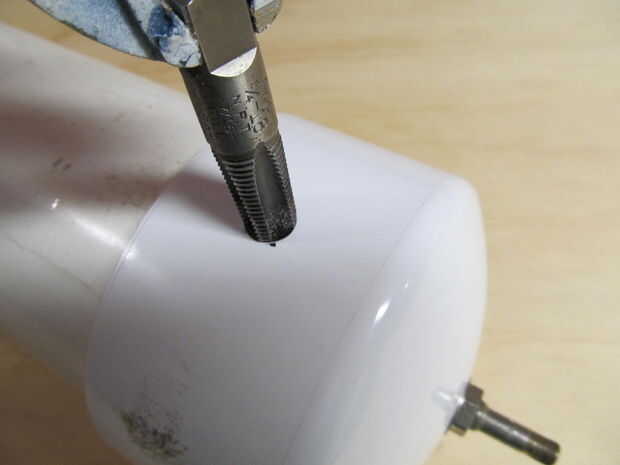

Después de taladrar el agujero, usé una NPT de 1/4"-18 tapping taladro para cortar los hilos de rosca en el tanque de aire. No tengo una llave de tapping bastante grande para caber los escuchas poco, usé (con cuidado) las abrazaderas de tornillo para sujetarlo. La forma correcta de un taladro por grifo es hacer girar la broca hacia la derecha, luego hacia atrás ligeramente hacia la izquierda. Continuar este patrón hasta que la broca ha viajado todo el camino a través del material, luego aflojar la broca.

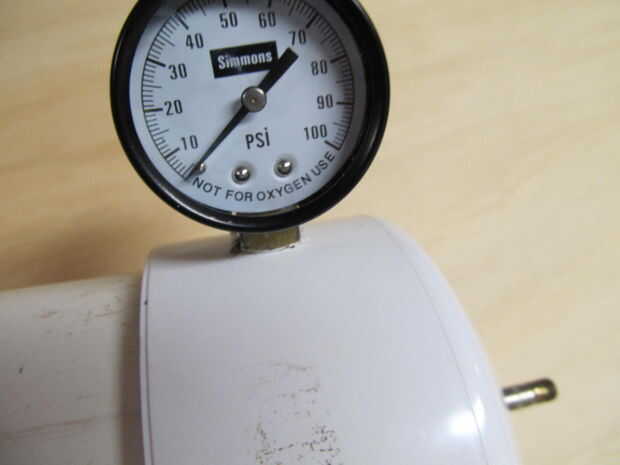

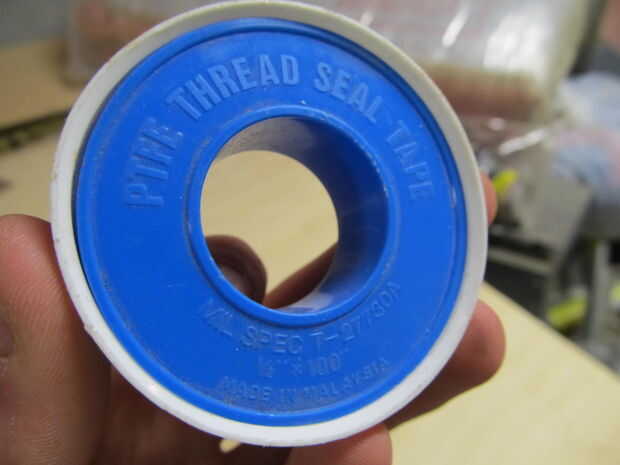

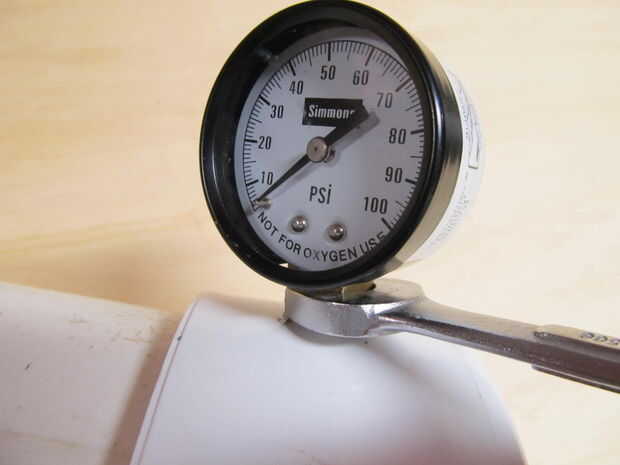

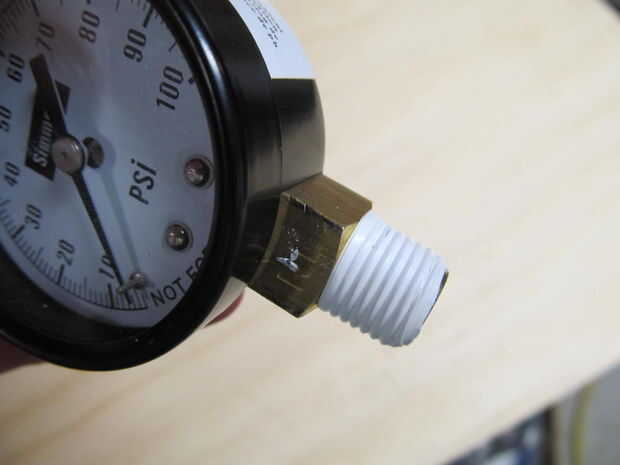

Ahora tenemos que atornillar el medidor de presión en nuestro orificio recién perforado. Tome la cinta de teflón, envolver un par de vueltas sobre la rosca del manómetro y empezar a atornillar en el agujero. Una vez que consigue difícil girar, use una llave para apretar lo más posible; no queremos cualquier fuga de aire.
Genial, hemos casi terminado!

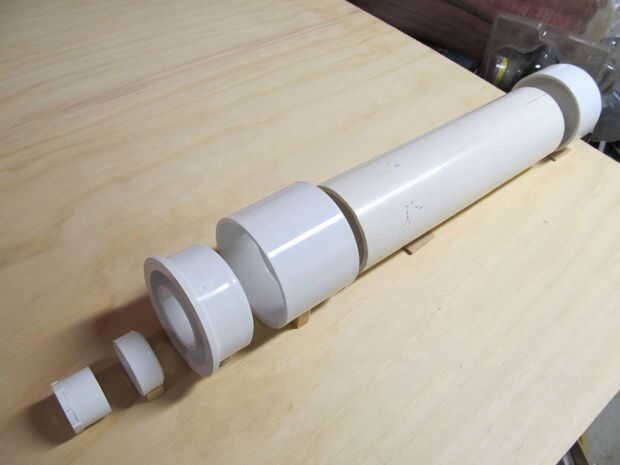

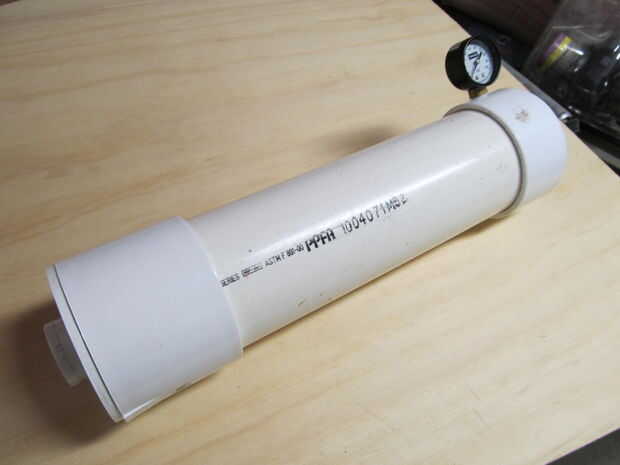

Ahora llega la 4" a 4" acoplador, porque nos vamos a pegar en el tubo (con el casquillo de extremo, manómetro y válvula de llenado ya). Pegamento en siguiendo el mismo procedimiento que antes (hisopo con cartilla, torunda con cemento, empujar juntos y gire un cuarto de vuelta). Después del acoplamiento viene 4" a 2" reductor. Pegamento en el acoplador. A continuación, poner en el 2" a 1 1/2" reductor, seguido de 1 1/2" a 1" roscadas reductor. Usted sabe el taladro...
Después de completar esto, Felicidades! Ha realizado uno de los tres principales componentes del cañón de aire! Siguiente para arriba, la válvula del aspersor...
