Paso 3: Arduino - preparación
Aquí está la parte de interés. Me refiero a teoría es fresco pero no muy divertido para alguien que le gusta construir, aunque siempre es necesario, ¿cómo puede la gente hacer proyectos lo contrario?

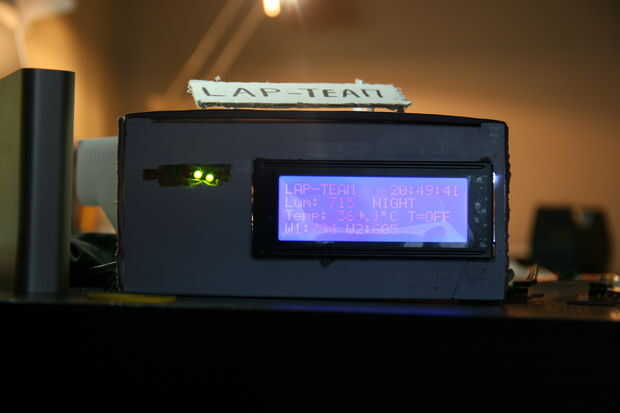

Primera foto, que es cómo pequeñas me las arreglé para hacer esto. Lo puré de en una caja de cartón, estoy seguro de que pude haber hecho algo engañador.

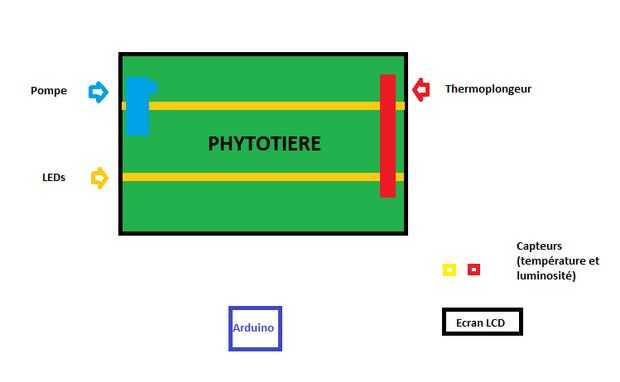

Segundo pic, que es el proyecto conjunto "mantenimiento-estas-algeas-alive", el resto es todo. El Fritzing es muy completo y el código de Arduino es grande.
Inventario:
-Arduino nano (en realidad es una copia China que tengo para 1$)
-LCD I2C 2 x 14 (unos 5$ en Europa, 2$ en China) Sabe usted un componente es I2C cuando solo tiene 4 cables: + 5V, GND y comunicación 2
-1 tira de led (yo usé 12V) (5$)
-unos leds que indicadores extras si no tienes suficiente espacio en la pantalla LCD

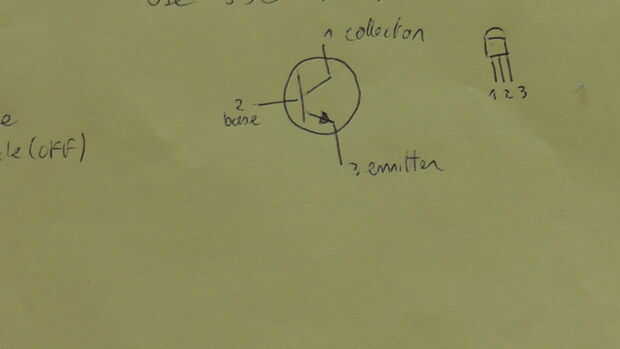

-5 transistores: elige en consecuencia a sus componentes (ver el esquema), utilice un Ampmeter para saber cuánto actual sus comonents necesita consulte su hoja de datos de transistores. También se puede usar W/V = A (24W/12V=2A)(.10)$
-fotorresistencia (http://bit.ly/1ZWCsZV) está bien comprar algunos son frágiles (. 06$)
-calor sensor (LM35 usado) conseguir algunos si puede romperse fácilmente (. 10) $
-sensores de (x2) (http://bit.ly/1Ovhkt6) de agua (1$)
-un pequeño zumbador (1$)
-5 relés (12V)(5$)
-2 válvulas de solenoide (8$)
-Fuente de alimentación de CC de 12V (3$)
-resistencias
-gran cantidad de cables y breadboards o usted puede soldar todo si te gusta!
