Paso 4: cableado

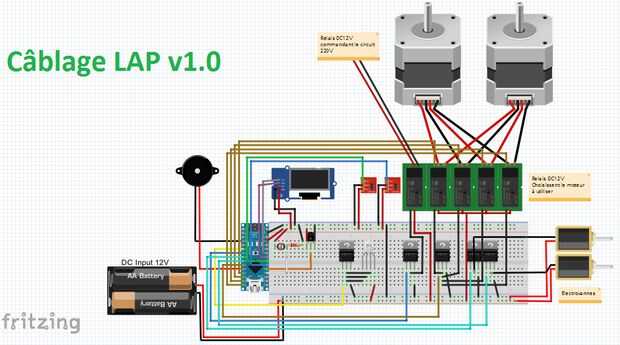

Aquí están los planos, estoy seguro de que ustedes saben como leer estos. He intentado usar rojo para + 5/12V y negro para tierra, los colores son generalmente conectado a Arduino. (Nota: los motores paso a paso son rojo y negros sobre Fritzing pero son cables de comunicación.
Problemas encontrados:

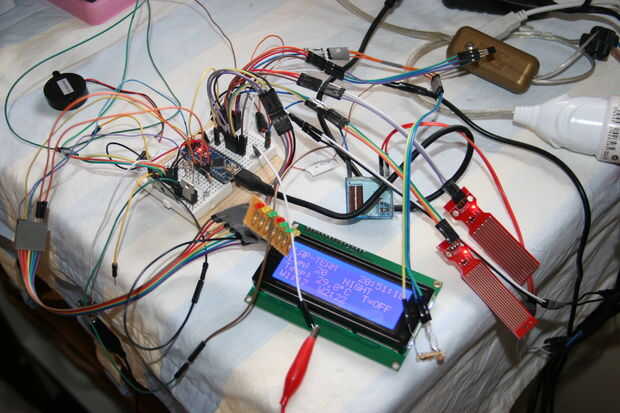

-utilizar cables de protoboard y plug-n-play no es grande cuando usted tiene un montón de componentes, que sigo teniendo desconexiones. Que puedas, por favor, soldar todo en su lugar.
-todos estos componentes utilizan corriente. Un simple puerto USB es apenas suficiente (0,5), puede probarlo usted mismo, la pantalla LCD estará apenas encendido, los valores de los componentes de leds mal, parpadeo... Utilicé una fuente de alimentación DC de 2.5A (cargador de teléfono) y todo funcionaba bien.
Usted querrá tener mucho cuidado con las polaridades, utilice cables de color para que sea más fácil! He utilizado un montón de cables de teléfono (tenía unos metros en mi garaje).

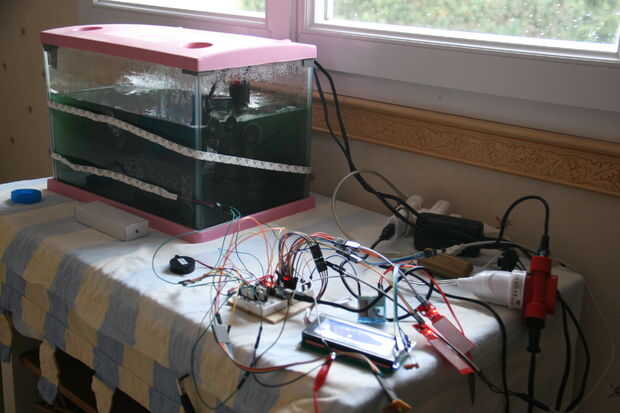

También, hice "conectores" para mis componentes exteriores (sensor de temperatura, sensor de luz, sensores de agua, solenoides, motores). Estos conectores hembra son solo leerlo de mi caja, y cuando instalo mi sistema, solo puedo conectar en mis componentes.
Para hacer una heatsensor impermeable (porque usted querrá la temperatura del agua) se puede utilizar pegamento de chaqueta o pistola térmica.
