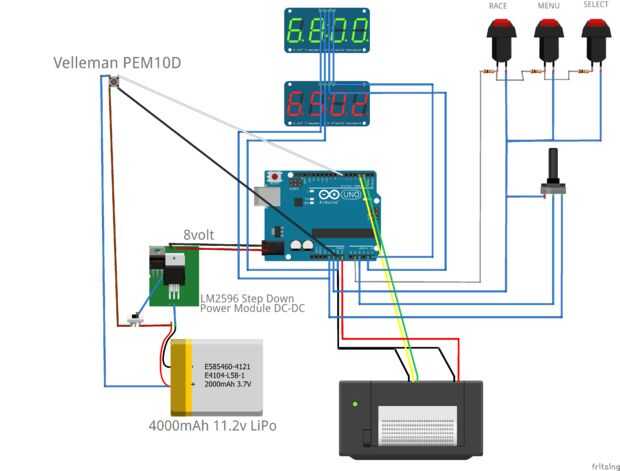

Paso 2: Conectar la electrónica
Botones:
Los botones están relacionados con resistencias de 10K, este se conecta a tierra y un puerto analógico en el arduino. Esto le permite conectar fácilmente varios botones a un solo puerto en el arduino. Si se pulsa el botón 3 lo tiene que viajar a través del resitor de 3 x 10K, basado en el los cambios de valor análogo dependiendo de cuántas resistencias se viajaban a través de.
Display de 7 segmentos:
Estoy usando el gran que Adafruit 7 segmento muestra con I2C atrásVolver, I2C permite conectar varios dispositivos en una red de comunicación de 2 hilos. Cada dispositivo I2C es necesario una dirección única. Fuera de la caja cada exhibición de segmento de adafruit 7 tiene la misma dirección, por lo que necesitará de la soldadura de uno de los pasadores de dirección en el display de 7 segmentos para asegurarse de que cada pantalla tiene una dirección diferente.
Energía:

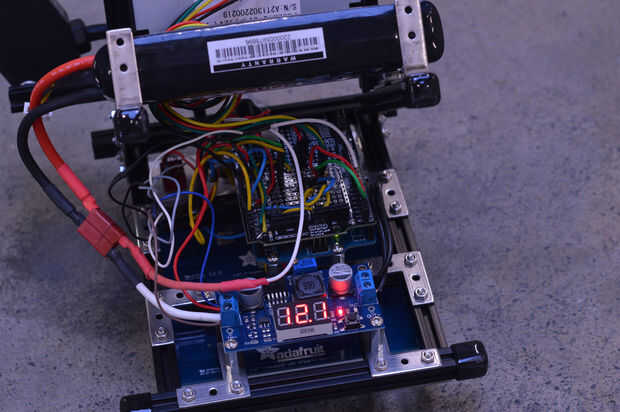

Para poder estoy usando una batería de LiPo de voltios 11.2, que fácilmente puede alimentar el arduino, impresora y sensores durante mucho tiempo. Diferentes componentes utilizan diversa energía. El puente de luz necesita 12 voltios, así que está directamente conectado a la batería. Impresora térmica de la quieren poder entre 5 y 9 voltios. Estoy usando un paso hacia abajo módulo de alimentación para convertir la potencia de LiPo a 8 voltios. Esto luego se suministra a la frambuesa y (vía el puerto de VIN) a la impresora térmica.
He puesto un interruptor entre la pila y toda la electrónica, por lo que fácilmente puedo convertir todo / apagado.
Impresora térmica:
Estoy usando una de esas frescas las impresoras térmicas de sparkfun. Conexión vía Serial, como quiero dejar el hardware del puerto serie para la depuración, estoy conectando para pin 2/3 y usando software basado en la serie. (así que no hay verdadero UART se utiliza).
Puente de luz de infrarrojo:
Estoy usando un PEM Velleman 10D, infra rojo puente. Utiliza un transmisor infrarrojo y recibí en la caja y un reflector externo. Si no quieres comprar este sensor, puede crear un "puente de luz" de muchas otras maneras. Uno podría ser un diodo o el receptor infrarrojo LED y señálala con puntero láser con pilas.
