Paso 4: Interruptores, botones, LEDs, cables y conectores!
Audio/Video:
El Raspberry Pi tiene tanto HDMI y compuesto A (RCA) salida de A/v. Para esta versión, sólo vamos a usar compuesto ya que el LCD es compuesto. Compré un 3,5 mm A / V cable pero se fue demasiado largo (6') así que corte por lo que es menos desorden dentro de la LapBerry Pi además de obtener un poco de alambre extra para guardar para posteriores proyectos. : D

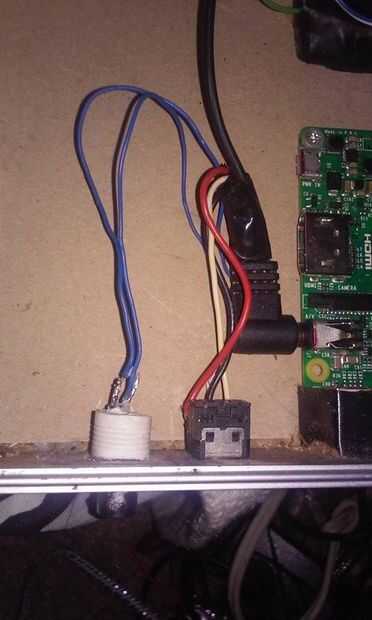

El jack de 3,5 mm Raspi tiene un pinout diferente que la mayoría de los dispositivos. Generalmente amarillo = video, blanco = audio canal izquierdo y el rojo = canal derecho audio sin embargo, en el Pi, amarillo y rojo hacia atrás así que el conductor rojo es video y el cable amarillo es el canal derecho de audio. Usé a una clavija estéreo de 3,5 mm repuesto para un repuesto enchufe hembra del RCA para el vídeo y el audio. La pantalla LCD tiene 2 canales de video por lo que podría se utilizado 2 enchufes del RCA, uno para entrada de vídeo y otro para salida de video pero en su lugar utiliza una RCA enchufe para ambos video y que significa la LapBerry Pi puedo doble salida de vídeo en la pantalla y en una pantalla separada de compuesto (TV, LCD, tiene comp de entrada) o podría conectar su sistema de juego de video favorito en la pantalla de LapBerry!

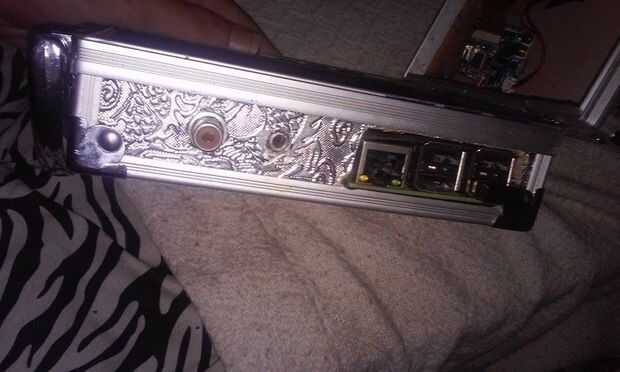

Otra vez para esta parte, te sugiero trazar el enchufe de su caso antes de realizar cualquier modificación para que no terminen accidentalmente haciendo un hueco demasiado grande para los puertos de. Usé mi x-acto para hacer los agujeros, sólo girando en un círculo y funcionó a la perfección. después de conectar los conectores a lo 3,5 mm A / V cable super pegado las tomas en el lugar.
Espero que en el futuro obtener un HDMI al adaptador del VGA + RCA por lo que se puede dar salida a VGA o compuesto sin tener que abrir el LapBerry para cambiar los modos de vídeo.
Botones y conmutadores:

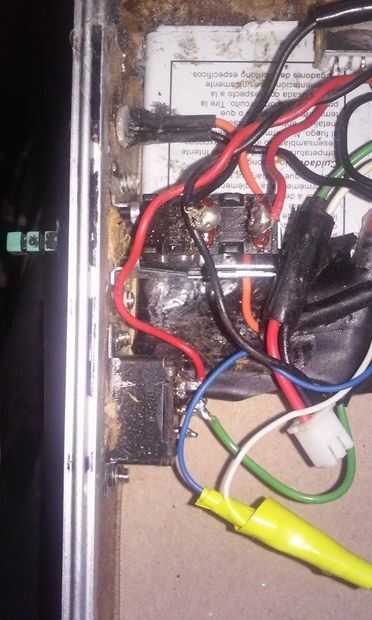

Originalmente yo me planeo en solamente usar un solo interruptor pero que significaría que la pantalla constantemente ser alimentada cada vez que la Pi se convirtió así que añadido un botón de una vieja torre de ordenador para la energía de la pantalla. Pude cortar fácilmente los orificios con un cuchillo X-acto y sólo use algunos tornillos de equipo para montar. Usé el interruptor SPDT para alimentación de Raspi y el pulsador para la energía de la pantalla.
LED:

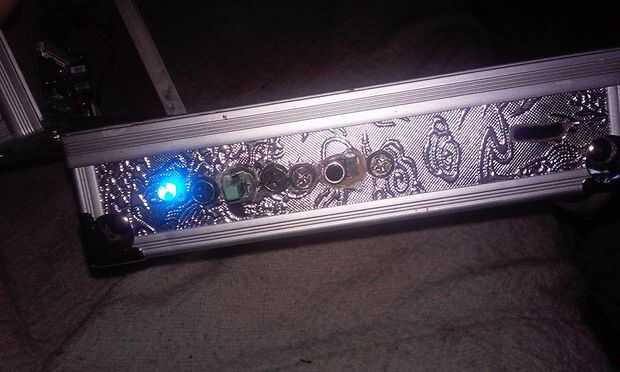

Utilicé un viejo regular 5 mm azul LED para un indicador de encendido, conectado a los 3, 3V GPIO en el Raspi (estaba demasiado asustado soldar a las luces de energía o actividad reales en el Raspi).
