Paso 8: Añadir el acceso a la GPIO (actualización 16/12/15)
No muchos frambuesa Pi portátiles tienen fácil acceso a los pines GPIO y estoy seguro que la mayoría de ustedes probablemente pregunta cómo accede el GPIO con un fan sentado encima de ellos y para un poco más, que también me preguntaba cómo acceder el GPIO sin tener el portátil parcialmente aparte hasta que miré en mis piezas de repuesto de la computadora y encontró una vieja unidad de CD y un cable de cinta y se dio cuenta que yo pude solo a hacer una extensión cable.

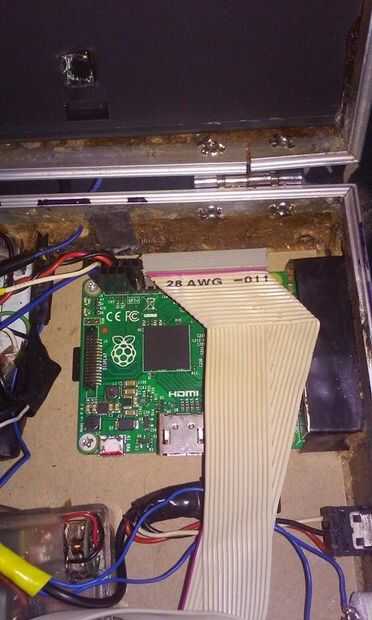

Paso 1: Modificar el cable de cinta para la frambuesa Pi.

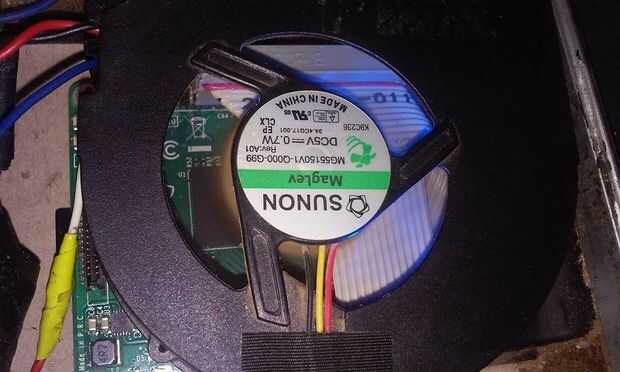

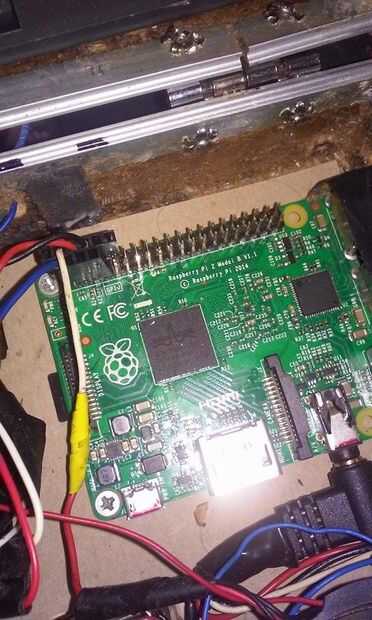

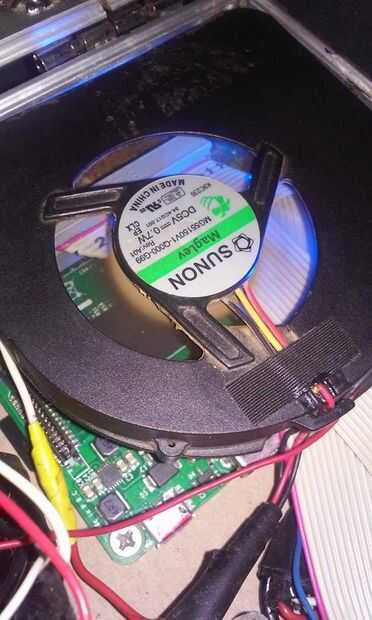

Dependiendo de cuál es conectado ya a la GPIO puede que necesite modificar el cable de cinta para la Pi. Tuve que mina corte en el perno 28 de obtenerlo para adaptarse a lo que quedaba en mis pines GPIO. También tuve que dividir los cables por la mitad y les de la capa para que la CPU todavía tenía el flujo de aire del ventilador
Paso 2: Pins IDE quitar de la vieja unidad de CD.
No tengo fotos para esta parte pero su realmente simple, sólo tomó algunos cortadores de alambre y cortar el conector IDE de la unidad de CD y cortar los pernos innecesariamente.

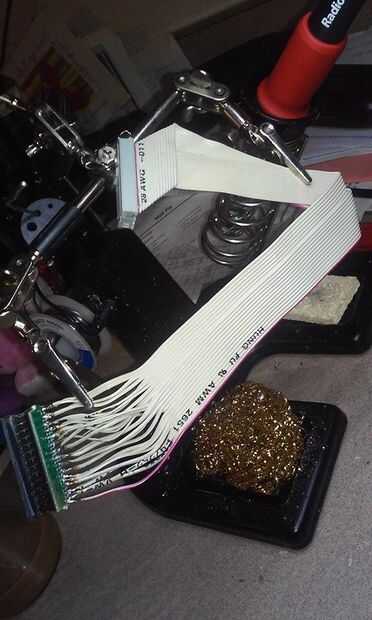

Paso 3: Las conexiones de la soldadura.
En este punto debe tener un extremo del corte del cable de cinta de y expuesta 1/8" o 1/4" de alambre expuesto de cada línea.

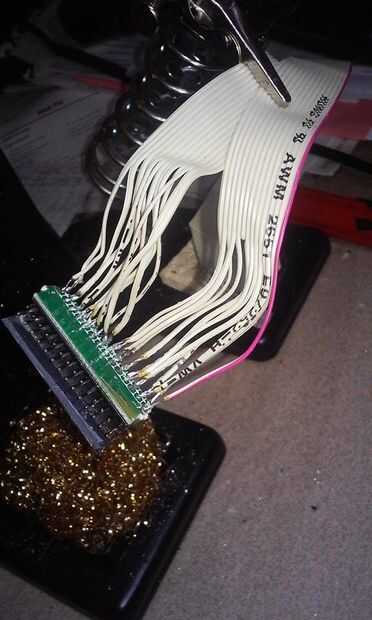

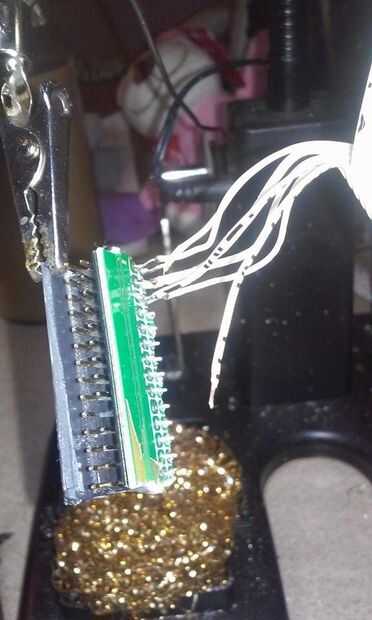

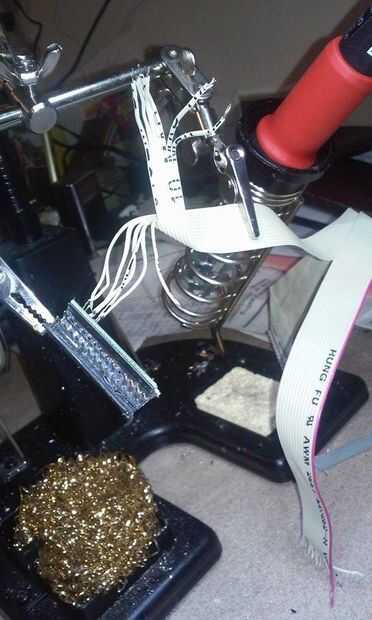

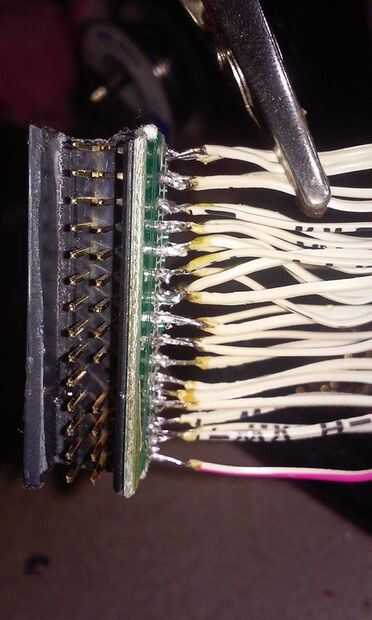

Al final de cada conexión con soldadura de estaño y soldar cada cable con el conector IDE correspondiente. Esto puede ser un poco difícil sin un soldador de punta fina y una mano firme. Si usted es todavía nuevo en soldadura, toma descansos ocasionales y no estrese, nadie Haz soldadura perfecta inmediatamente, toma tiempo y práctica pero una vez lo tienes un sentido de realización
Paso 4: Montaje de la GPIO accesible

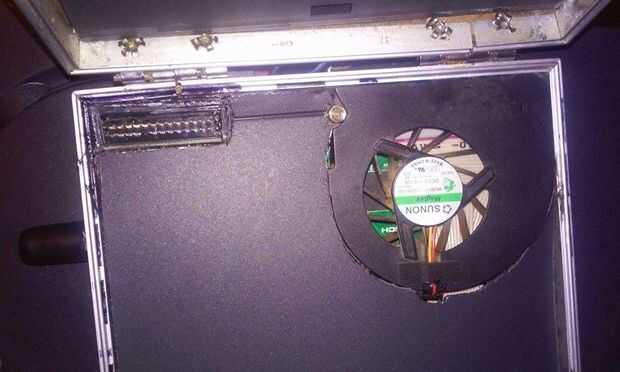

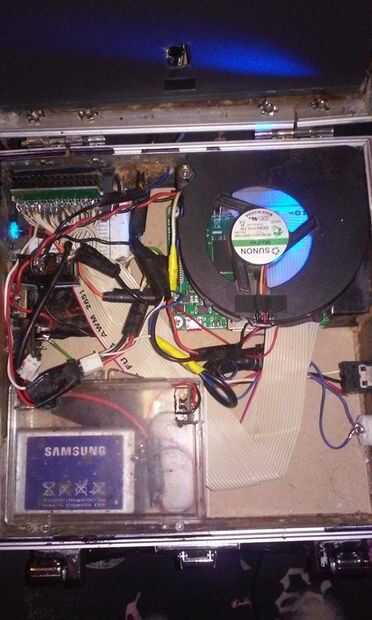

Jugó con unas ideas diferentes de donde montar mi cable de extensión GPIO incluyendo tictac hacia fuera la parte posterior de la LapBerry Pi pero finalmente decidí montarla en la esquina superior izquierda en la parte inferior la mitad de la computadora portátil para facilitar la accesibilidad y no codificación en las LapBerry Pi theres ningún riesgo en dejándolos al descubierto cuando está cerrado el LapBerry Pi cerrado
