Paso 3: Cableado de la recolección
La pastilla para el acero del regazo está basada en un disco piezoeléctrico. Discos piezoeléctricos son super útiles y pueden encontrarse en antiguos detectores de humo, despertadores y otras cosas que hacen molestos pitidos, chirridos y alarmas. Un disco piezoeléctrico consiste en una astilla de cristal de cuarzo entre dos placas metálicas. Cuando una corriente es alimentada a través de un disco piezoeléctrico vibra, hacer el sonido. Puede utilizarse también un piezo para detectar las vibraciones como un micrófono. Piezas tener una alta impedancia y producen una señal débil. para una respuesta de frecuencia completa señal del piezoeléctrico tiene que ir a la memoria de un preamplificador. Yo puedo saltar el búfer por dos razones - esto es principalmente un instrumento del plomo con una gama de frecuencia más alta y estoy usando un procesador de efectos preamplificador externo.
El disco piezoeléctrico usé vino de un desecho videojuego Rock Band. Tenía cuatro discos con útil de montaje y montaje de almohadillas de silicona.

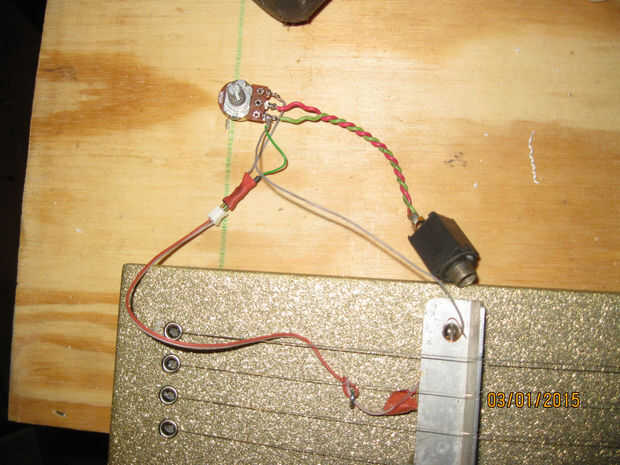

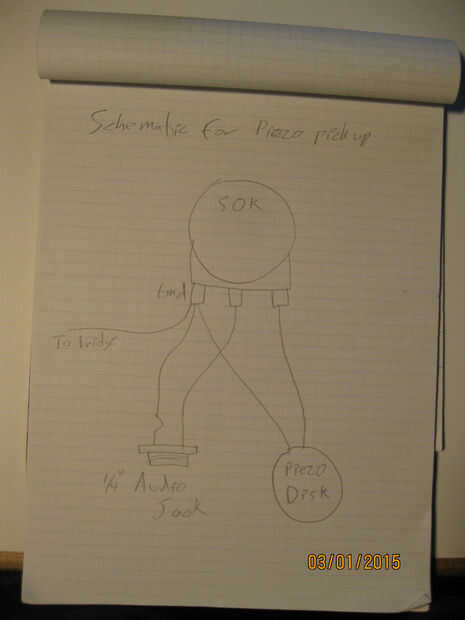

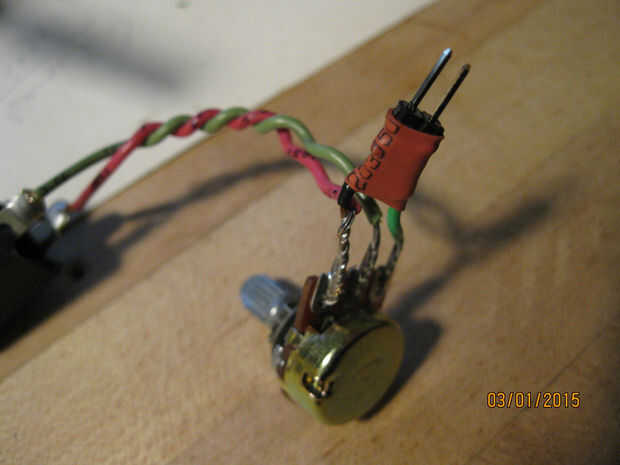

El 'circuito' no podía ser todo más sencillo - con una olla k 50 poniendo en el eje de la tabla para arriba, conectar la tierra de lo piezo a la zapata del lado izquierdo y el otro cable en el lado derecho. Conecte un mono de 1/4 de pulgada suelo salida de audio jack para la oreja izquierda y el otro conducen a la zapata del centro de la maceta. Por último, conecte un cable de tierra a tierra la de vuelta acero cadenas y hardware. Puesto que el piezo que usé tenía un buen conector dos, hice un conector de clavijas de cabecera para fácil desmontaje. La olla y jack de audio provenía de una vieja batidora que desmontado el año pasado y el piezoeléctrico fue de un detector de humo, por lo que la electrónica me ha costado nada.

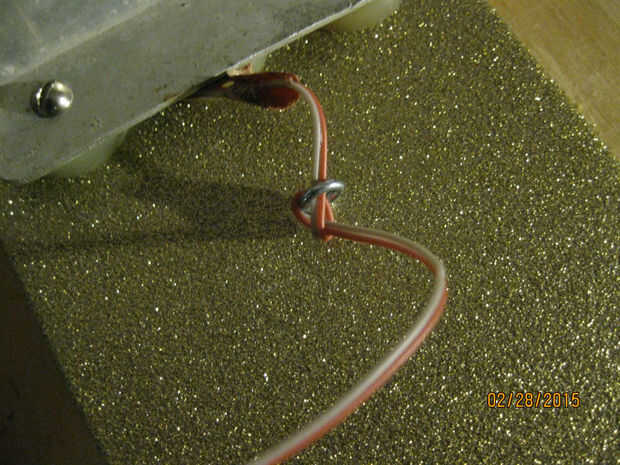

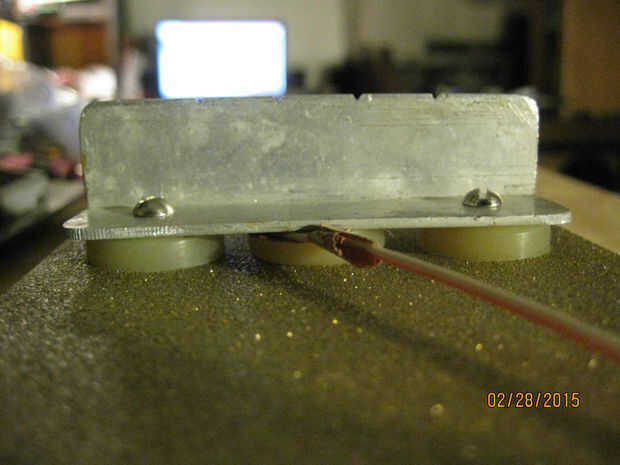

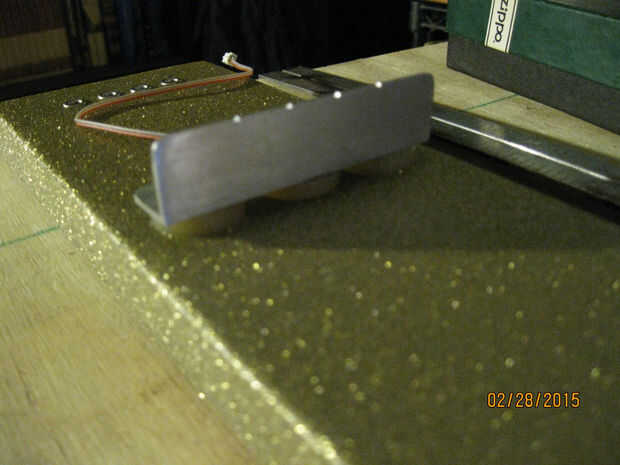

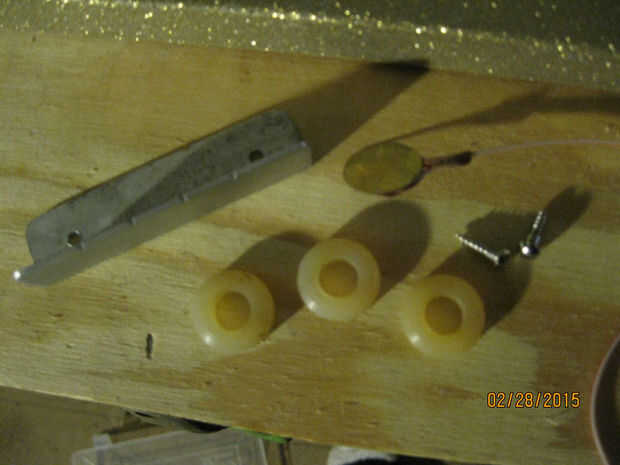

Cavé con unos tarros de tornillo hasta que encontré tres arandelas de silicona suave agradable. Utilicé dos arandelas para cada puente tornillo de montaje y el tercero había intercalado el disco entre el puente y el cuerpo del acero del regazo. Atornillar un tornillo de ojo y me ató los cables piezoeléctricos alrededor de él para aliviar el estrés. Piezoeléctricos tienen conexiones muy débiles. I poner el cable de tierra de la maceta y jack debajo del puente de los tornillos de montaje y apretar hacia abajo.

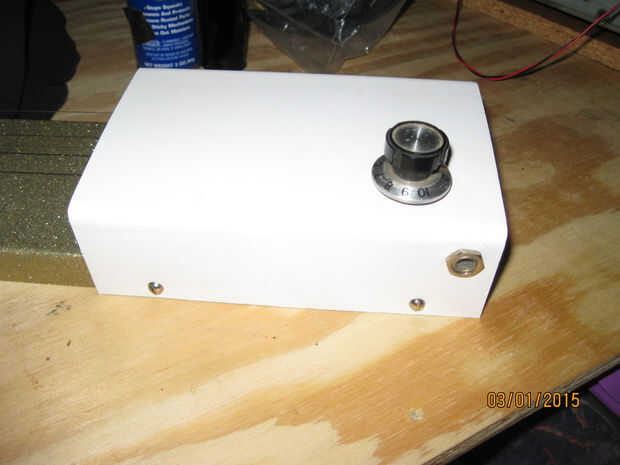

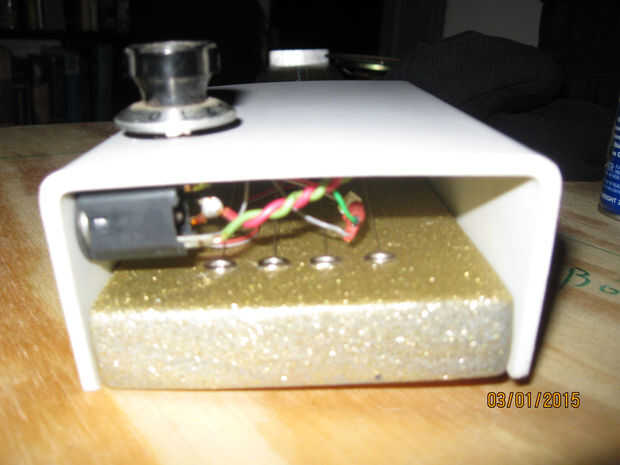

Ahora perforó agujeros en la tapa de plástico para la olla, jack de salida y tornillos de montaje. Los instalé y atornilla la tapa al cuerpo de la lap steel.
Tiempo de la secuencia para arriba y rock.
