Paso 9: Cables

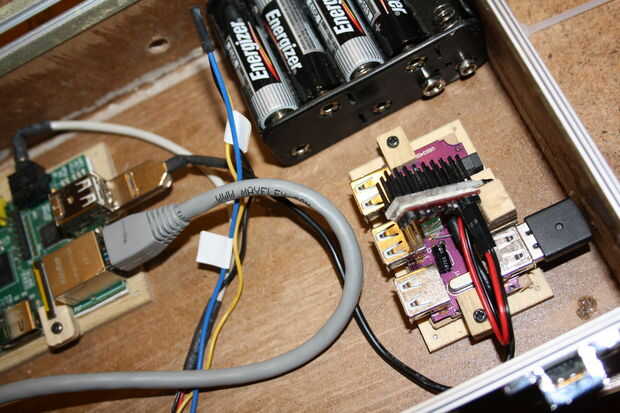

1 | Donde el cable USB se desprende del cubo ahora tenemos que volver a colocar el cable USB nuevo, acortado, junto con una entrada de 5v de la LDO +. Utilizando la misma medida de cable USB el cable así que hay suficiente alambre para ir desde el centro a la frambuesa Pi. Conecte el blanco (D-), verde (D +) y los cables negro (gnd) al concentrador. No conecte el cable rojo (+ 5v) del cable USB conectado a la frambuesa Pi. Dejamos el cable de + 5 para que no sacamos ningún poder de conexión USB de la Raspberry Pi. En cambio el poder proviene de los + 5v LDO.

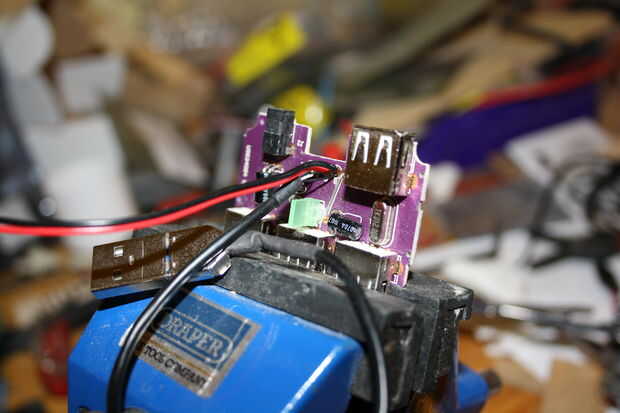

2 | Para el hub USB Conecte un rojo (+ 5v) y cable negro (gnd), en el otro extremo de este cable adjunto conectores macho de DuPont en un enchufe de dos clavijas. Este cable se conectará a las líneas reguladas + 5v y gnd de la LDO.
Interruptor la diapositiva se utilizará para dirigir la energía de la batería (posición on), o la toma de corriente (posición off). Cuando no hay ningún enchufe en la toma de corriente se alimenta el LapPi abajo. No hay carga circuitos dentro de la LapPi las pilas va a necesitar que se elimine el titular cuando llegue el momento de recargarlas.

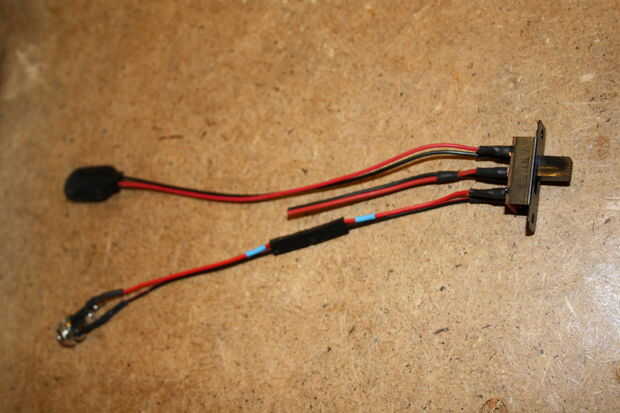

3 | Los dos polos del centro del interruptor será la línea de alimentación principal. Conecte el conector PP3 a uno de los extremos del interruptor, cubrir las conexiones con termorretráctiles. En el otro extremo conectar líneas que vendrán de la toma de corriente, conecte los cables de alimentación DC de encogimiento del calor. He utilizado DuPont conectores para que sea más fácil desmontar la LapPi deben la necesidad de surgir.

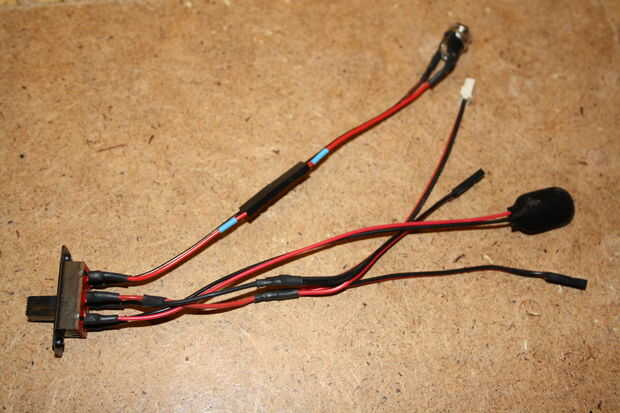

4 | El centro de dos polos que se divide en tres salidas; 1 a la Pi de frambuesa, 1 a LDO de Hub USB y el último proporcionará energía para el paquete de pantalla. Otra vez he usado conectores de DuPont en su caso. Para simplificar el seguimiento de las diferentes conexiones he puesto una pequeña longitud de tubo del encogimiento del calor en los cables positivos correspondientes para cada conexión. Por ejemplo he usado azul para resaltar los cables de tomas de corriente de DC.

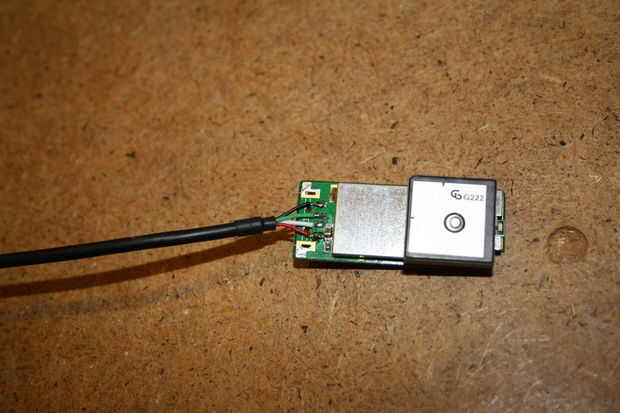

5 | Conectar una longitud medida cable USB con el dongle GPS.

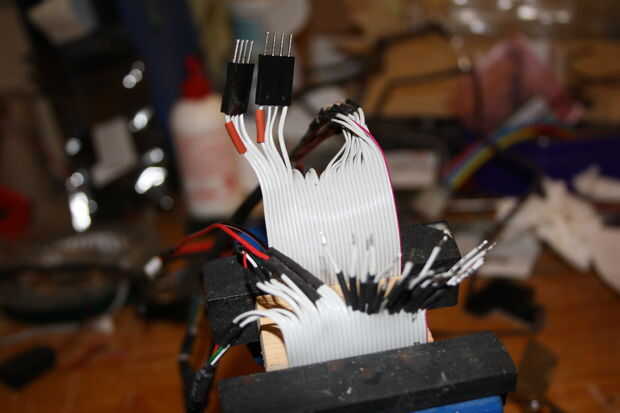

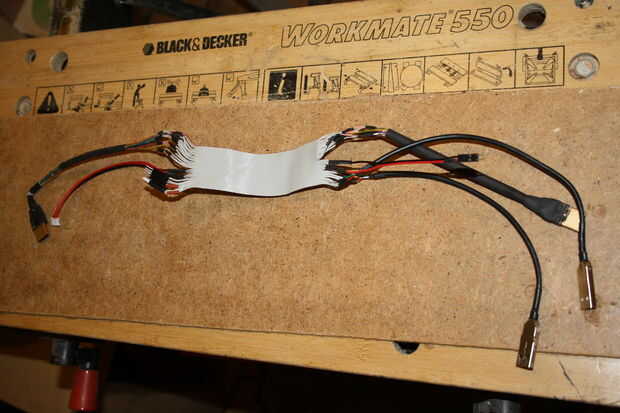

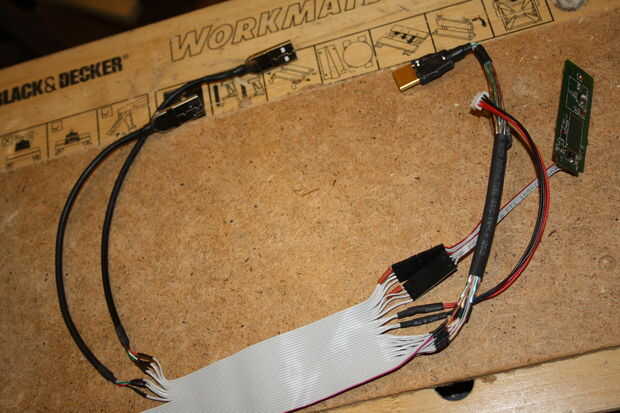

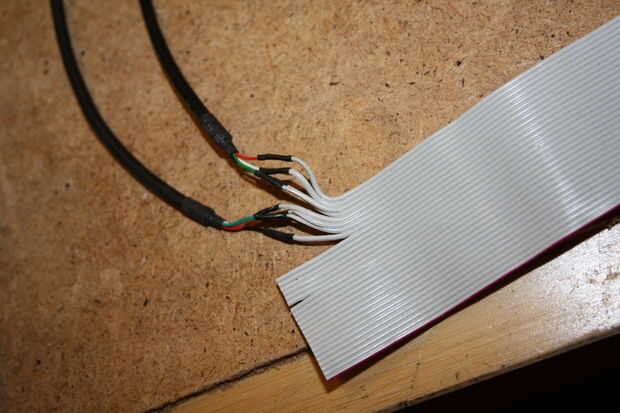

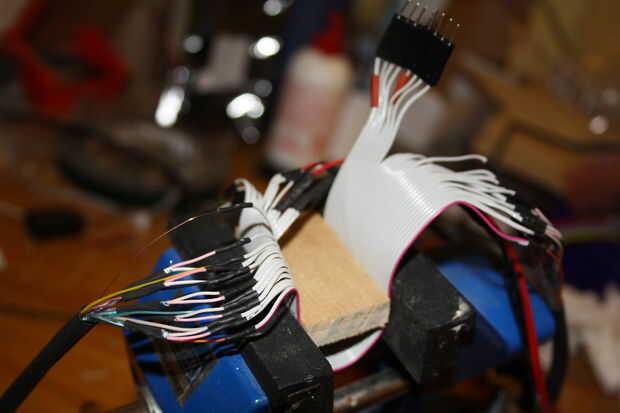

6 | Ahora tienes que crear el extremo opuesto del cable IDE utilizado en el paquete de la pantalla, el proceso es exactamente el mismo que la última vez. Comencé a trabajar con las dos conexiones USB. Finalizar un set de cuatro hilos probé funcionó correctamente conectando el cable a un puerto USB mientras el dongle de Bluetooth/WiFi estaba conectado al otro extremo. La fuente de alimentación para el uso de pantalla DuPont suministro de conectores para que coincida con la potencia del interruptor.

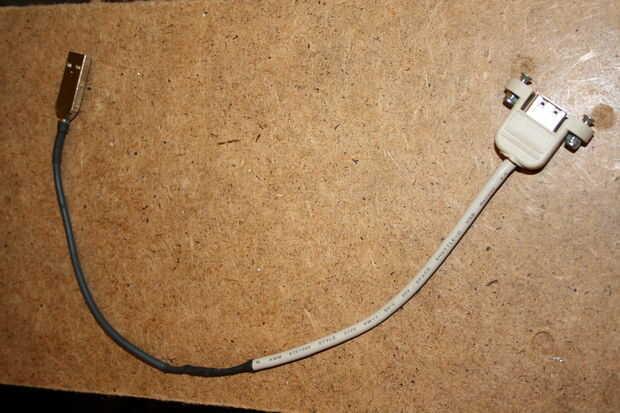

7 | Conecte el enchufe del panel mount USB a un conector USB. Compruebe la longitud del cable antes de mano.
