Paso 11: Montaje Final
2 | Agregar la placa lógica y Bluetooth. He conseguido el cable HDMI con un cintillo anillado. Conecte la tarjeta de Wifi y Bluetooth en el arnés. Compruebe todas las conexiones. He doblado el cable IDE así que se sientan cómodamente en el espacio provisto y pasar a través del panel sin enganche.

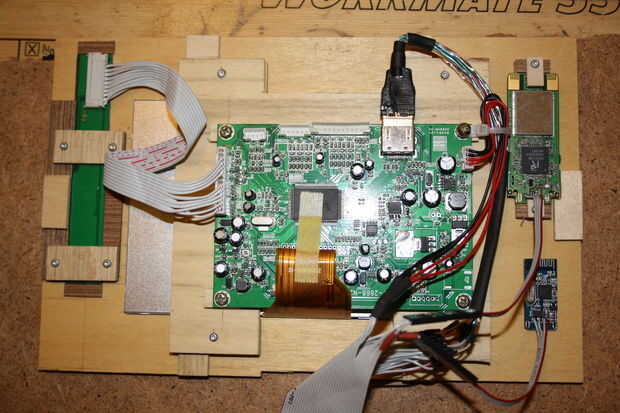

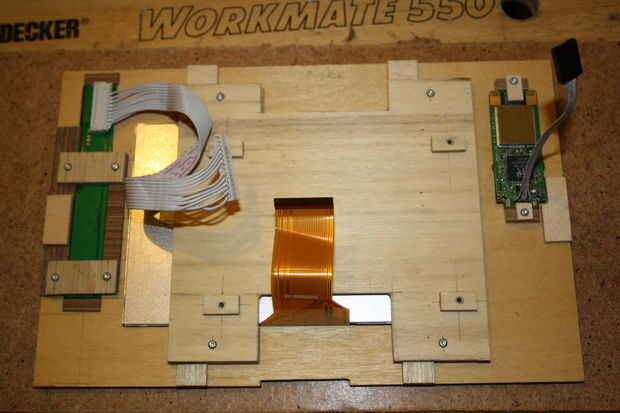

3 | Coloque el paquete de pantalla en el caso de la parte superior.

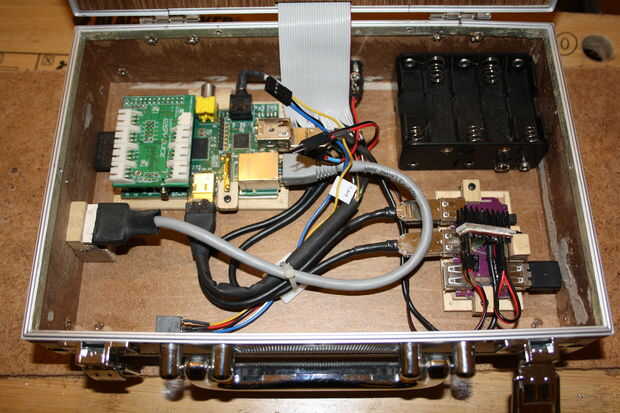

4 | Enchufe el arnés en el Hub USB y el Raspberry Pi. Yo he conseguido el cable con un Tie-Wrap y un bloque pegajoso.

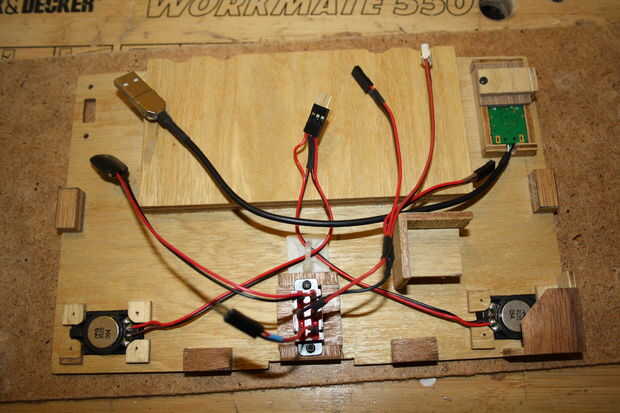

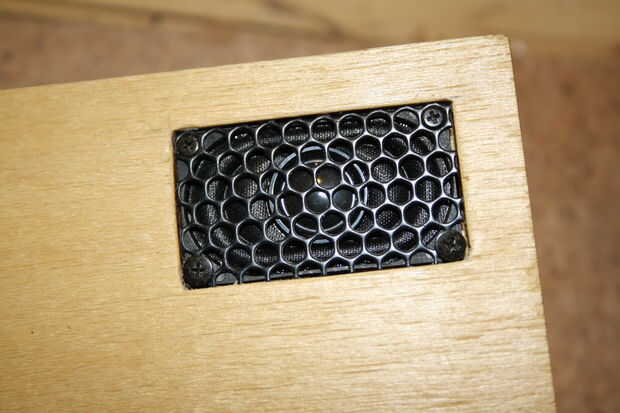

5 | Montar los altavoces en la caja superior. Originalmente había planeado usar las parrillas para sujetar los altavoces en su lugar, pero decidió en contra de esto y taladrar los agujeros para tornillos.

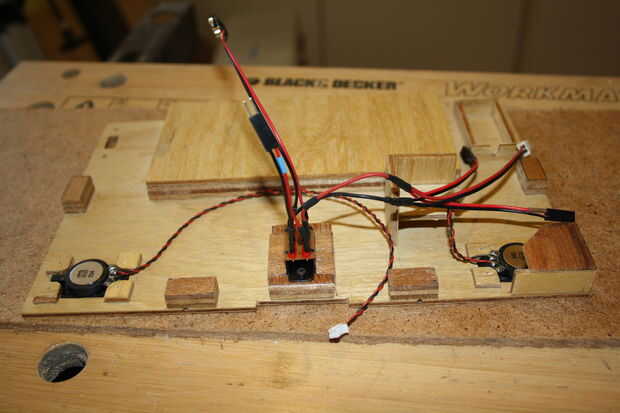

6 | Cable de los altavoces los cables en un conector de 3 pines DuPont.
7 | Añadir el interruptor y atornille en su lugar.
8 | Poner el GPS en.

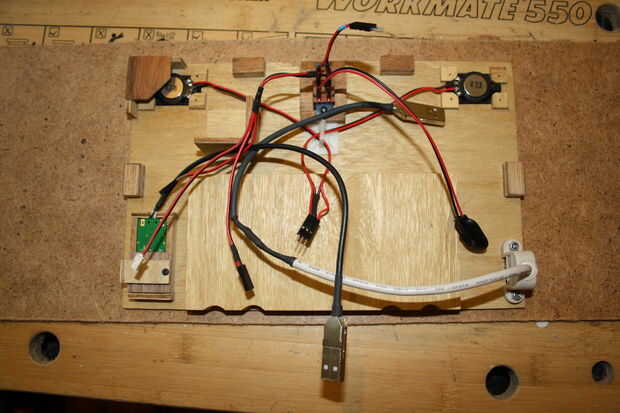

9 | Montar el enchufe del panel mount USB.

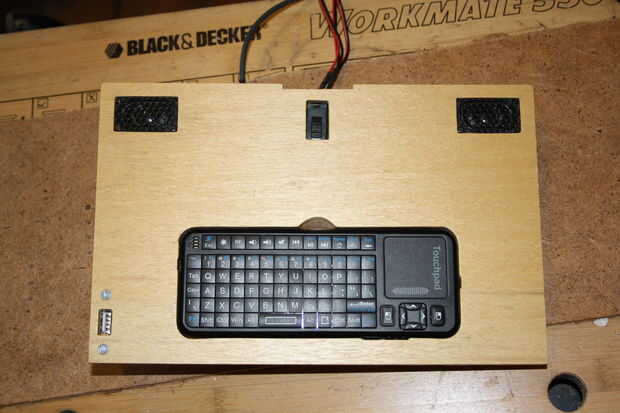

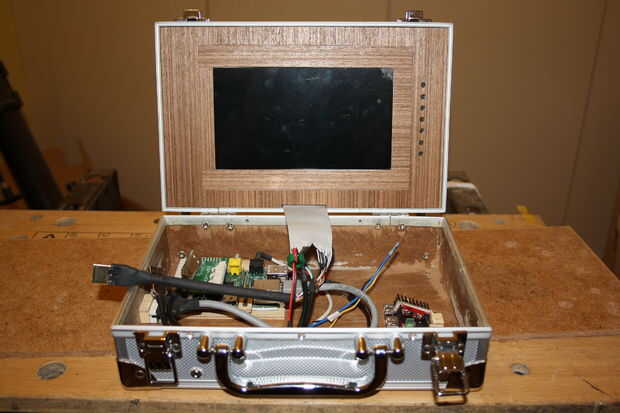

10 | Compruebe que todo está como debe ser y que no han perdido el teclado.

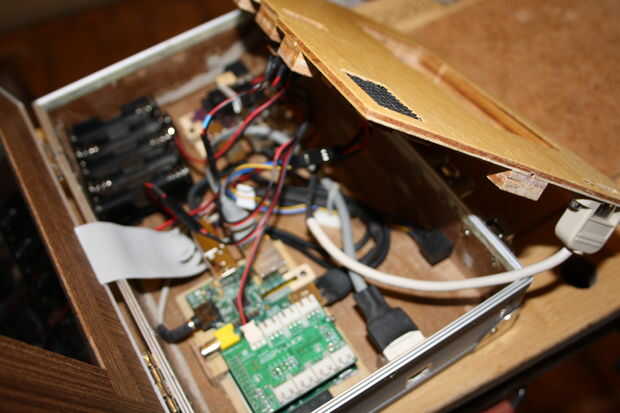

11 | Alambre del panel superior de madera en el caso de la menor.
12 | Fije el panel con tornillos en hundido.

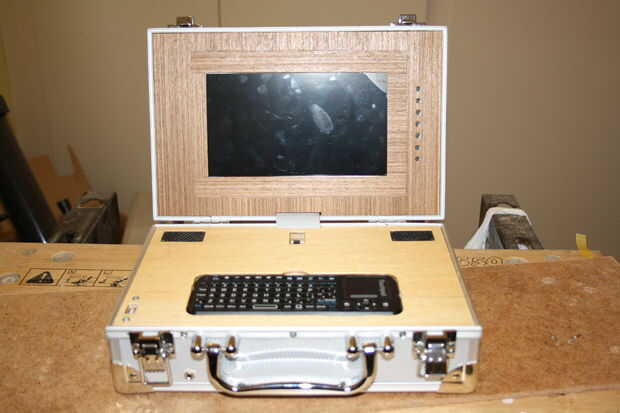

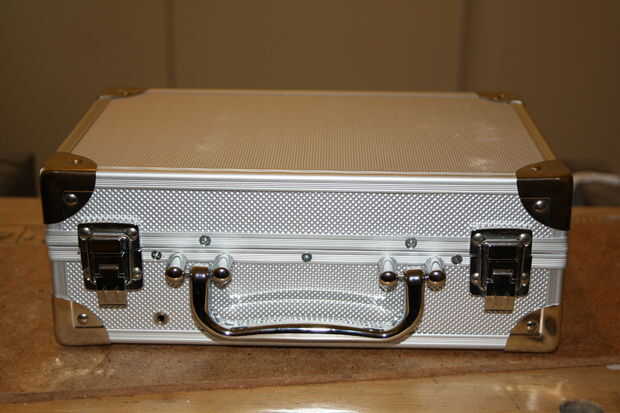

13 | Asegúrese de que cierre correctamente.
