Paso 14: Corregir los errores.
1 |

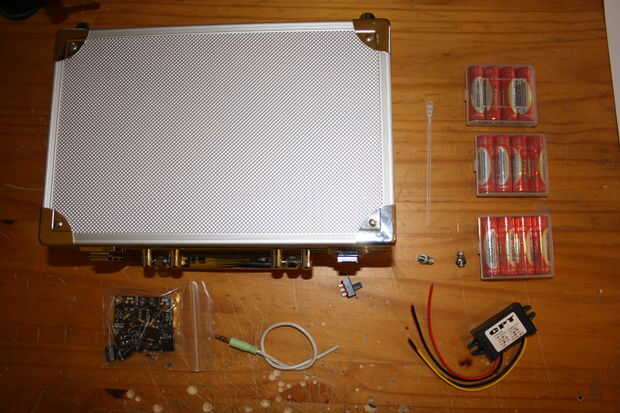

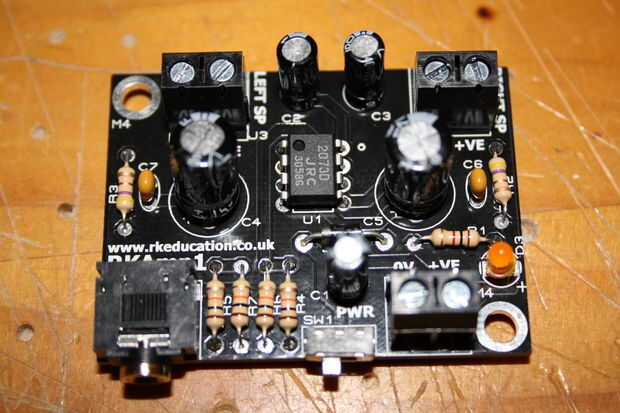

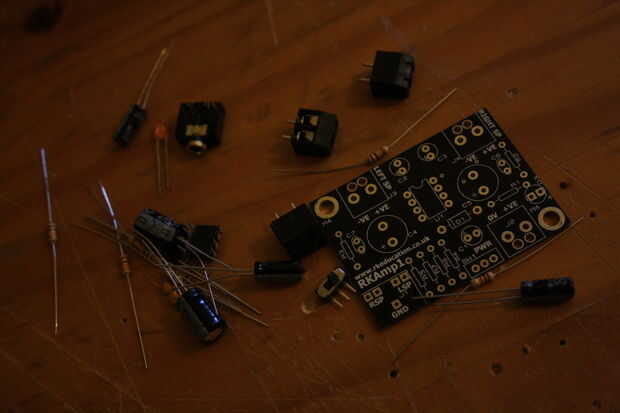

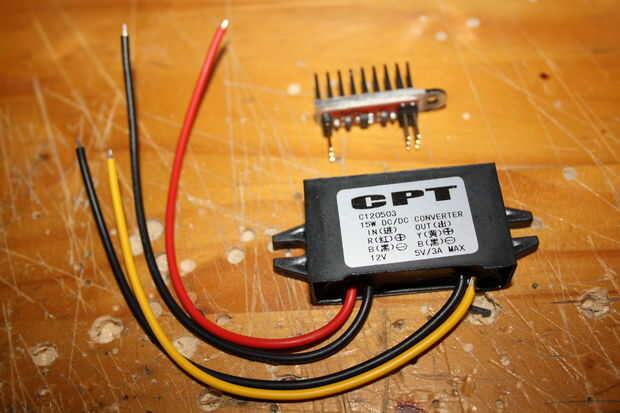

Vamos a usar un amplificador estéreo de RKAmp1 de Educación de RK. El amplificador viene en forma de kit, por lo que la primera cosa a hacer es poner junto.2 | Quite el viejo LDO desde el Hub USB. Comparado con el convertidor de DC-DC 15w que el LDO es muy pequeña, incluso con el disipador de calor Unido.

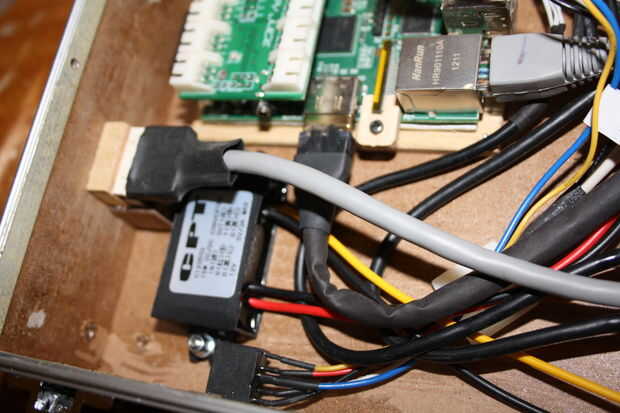

3 | Encontrar un lugar libre para el convertidor. Tiene soportes para tornillos. He utilizado dos tornillos hundidos en, a través de los orificios perforados en la parte inferior de la minúscula. Dos arandelas y tuercas garantizar para la minúscula. Puede utilizar las mismas líneas de energía como el LDO.

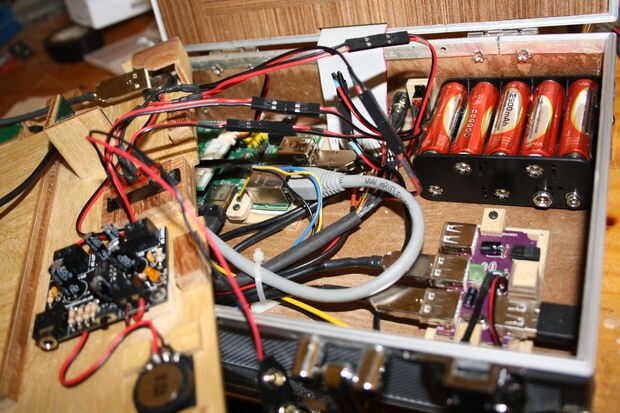

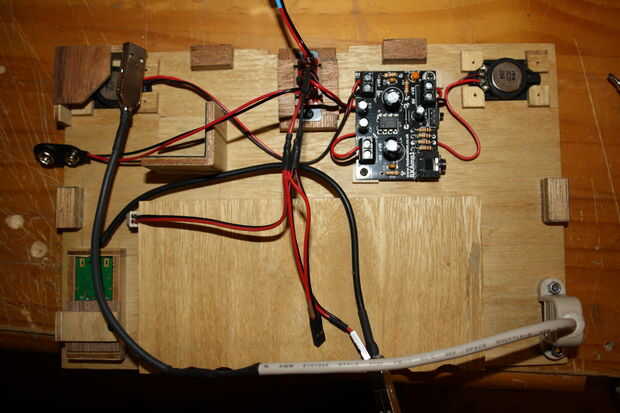

4 | Hay espacio en la parte inferior de la minúscula para montar el amplificador. El circuito tiene dos orificios para montaje y he usado algunos restos de madera para levantar la placa de circuito para no cogen las clavijas en la madera.
5 | Ejecutar potencia al amplificador y conectar los altavoces.
Ha sido mencionado en los comentarios la necesidad de tomar la minúscula aparte para carga o cambiar las pilas. Bien tomar nota de este punto se me ocurrió un plan. Mientras que el interruptor principal está en la posición OFF/fuente de alimentación podría utilizar la toma de corriente con un cargador de batería para cargar las baterías. Añadiendo en otro, podría desviar la energía de alimentación LapPi para cargar las baterías. Todo lo que necesitaría es un interruptor que se mueve entre envío de energía a las baterías y alimentar el LapPi.

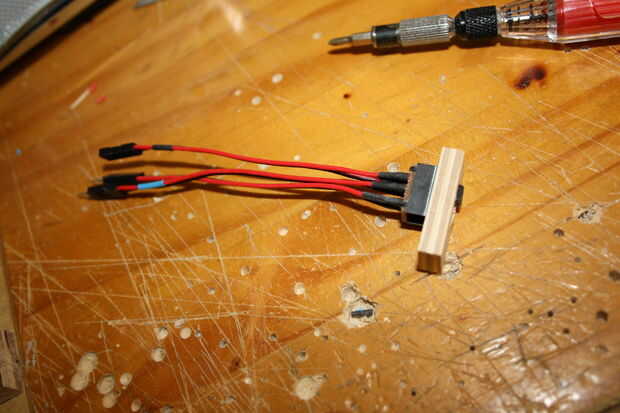

6 | Hacer un montaje de un interruptor DTDP, este interruptor se sentará cerca de la toma de corriente así que comprobar el espacio disponible antes de comprometerse a sí mismo. Necesita la entrada DC de la toma de corriente en el centro dos pasadores y salidas para la conexión a las baterías y el interruptor original en el panel de minúsculas.

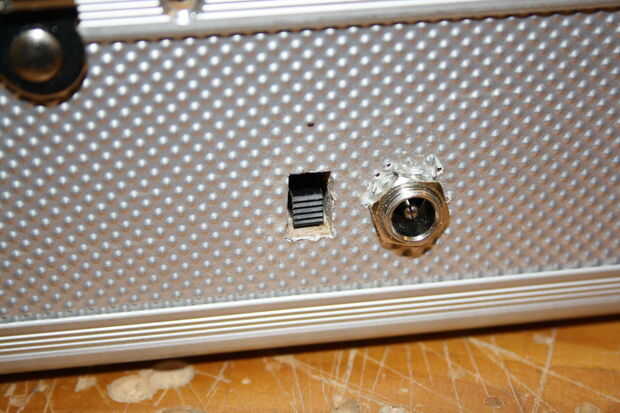

7 | Medir la correcta posición de la palanca del interruptor y corte un agujero en la parte posterior de la minúscula donde se trata.

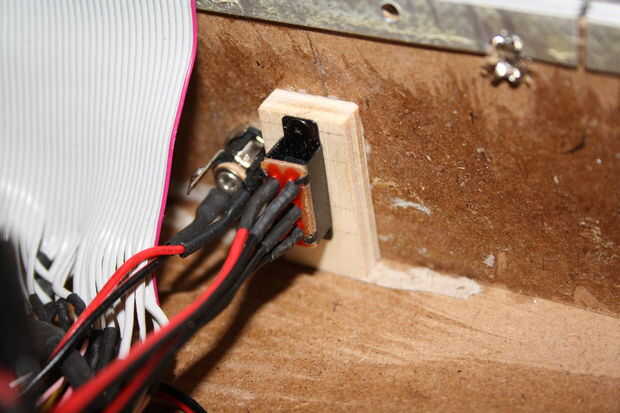

8 | Adjunto el nuevo montaje del interruptor en la parte trasera de la minúscula y limpiar los bordes con una lima plana de la aguja.

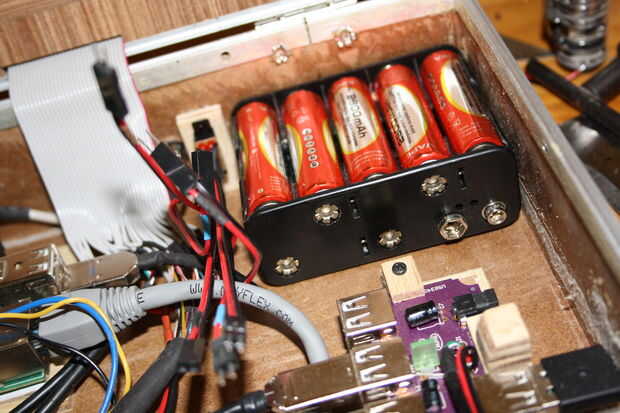

9| Colocación de las pilas en su soporte y luego coloque el soporte en la minúscula.
10 | Conecte el panel minúsculas.
11 | Energía en
12 | Comprobar que el Wifi, GPS y Bluetooth todo trabajo.
13 | Hackear el planeta!

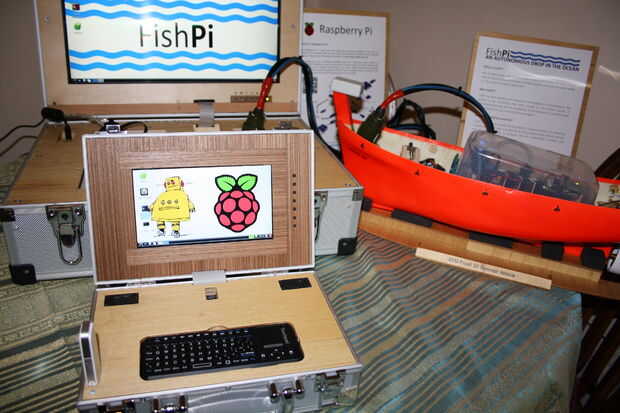

El LapPi se muestra con su hermano mayor el POCV FishPi y su estación Base. Puede encontrar más información sobre el proyecto de FishPi en fishpi.org
