Paso 1: Materiales y preparativos

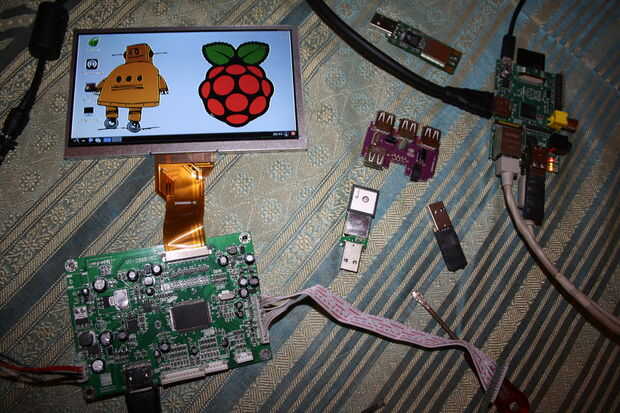

Antes de que comencé a trabajar he comprobado que el Raspberry Pi trabajó con la pantalla. También configura la resolución de la pantalla y hace una imagen del escritorio de funky.
Componentes utilizados;
1 x frambuesa Pi.
1 x 8gb SD Card.

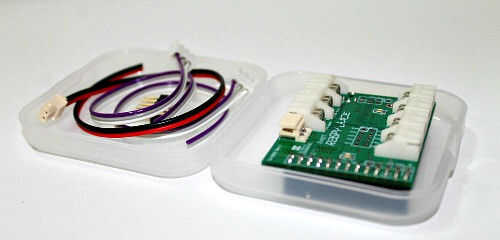

1 x tarjeta de expansión de jugo rasposa.
1 x LCD con la placa lógica y tablero del menú.

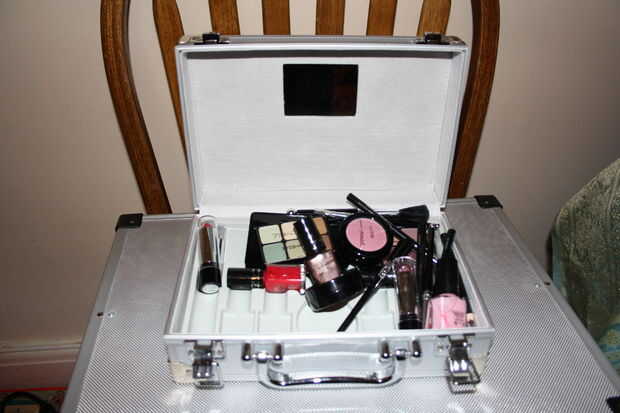

1 x caja de aluminio.

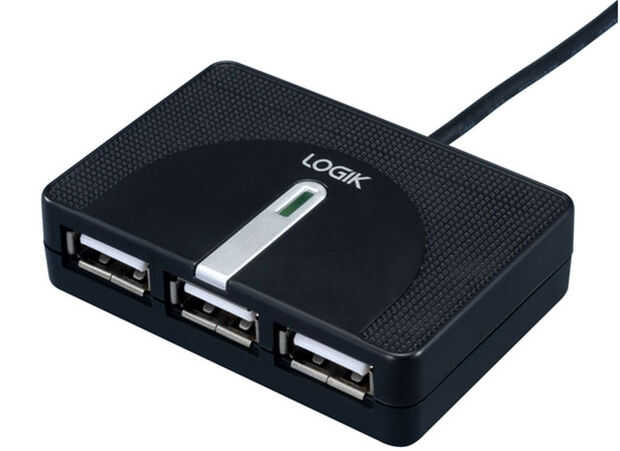

1 x 4-puertos USB (alimentado).

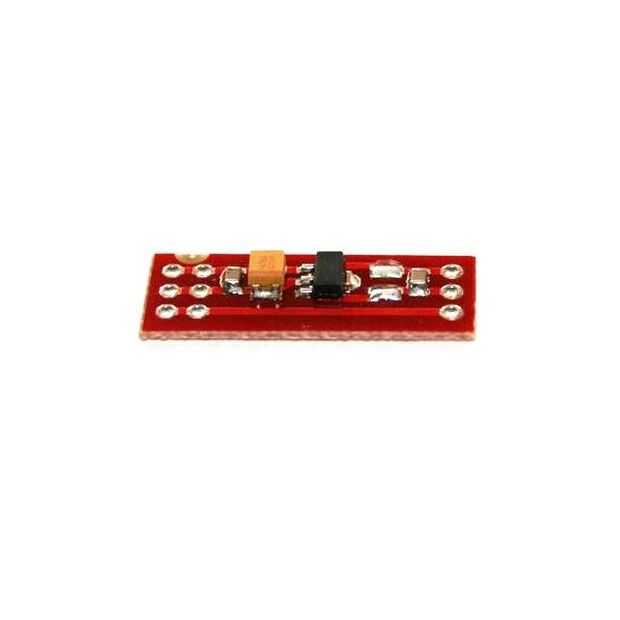

1 x + 5v 1a LDO de Flytron*
1 x USB GPS Dongle.
1 x USB WiFi.
1 x USB Bluetooth Dongle.

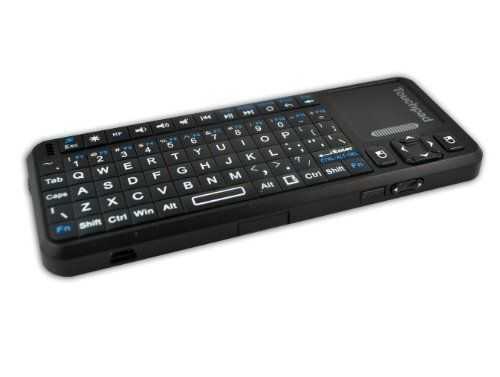

1 x Mini USB teclado inalámbrico de 2,4 ghz y Track-pad.
2 x Mini altavoces.
1 x conector de micrófono.
1 x soporte de batería AA diez.
10 x pilas AA NiMh 1.2v | | 8 x 1, 5V alcalinas AA células o.
1 x Panel Mount USB zócalo.
1 x Panel RJ45 montura zócalo.

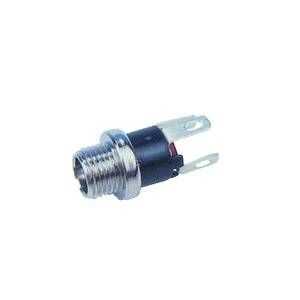

1 x Panel de montaje casquillo de 2,1 mm DC.

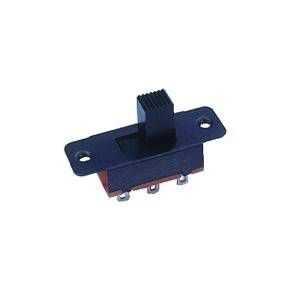

1 x doble polo doble tiro (DPDT) interruptor.

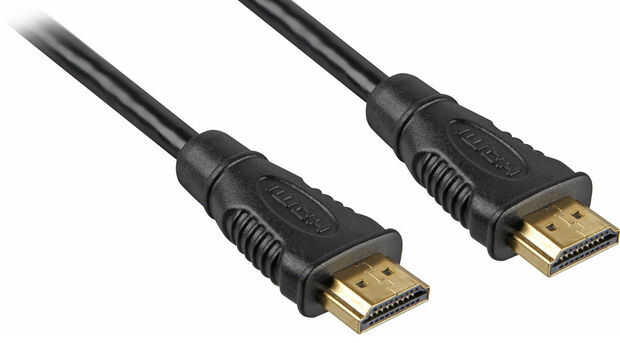

1 Cable de x HDMI.

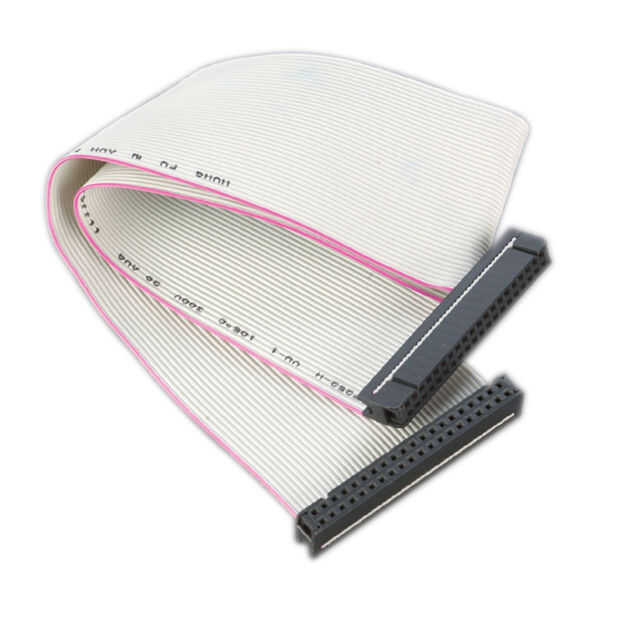

1 Cable de x IDE.
1 x Cable de red.
2 x malla metálica.
1 x disipador térmico pasivo.
3 x tiras de espuma pegajosa.
1 x anillo cintillo.
1 x estándar Tie-Wrap.
1 x bloque pegajoso Tie-Wrap.
He quitado las carcasas de los dongles USB, el HUB USB y soldado de los tapones de dongle USB.
La batería proporcionará 12v si se utiliza con baterías recargables de NiMh de 10 1.2v. Para obtener 12v de las baterías alcalinas estándar tendrá sólo 8 células, como las pilas alcalinas no recargables proporcionan una salida mayor de 1, 5V. El LapPi está diseñado para funcionar con 12v.
Cabe destacar que no todos los dispositivos USB son compatibles con el Raspberry Pi. Elinux.org wiki contiene una lista de periféricos compatibles verificados.
Actualización: En el paso 14 I reemplazar el LDO underpowered con 15w DC-DC convertidor y montar un amplificador estéreo de 2x1watt.
Accesorios utilizados para la actualización;
1 x convertidor de DC-DC 15w 12v-5v 3A.

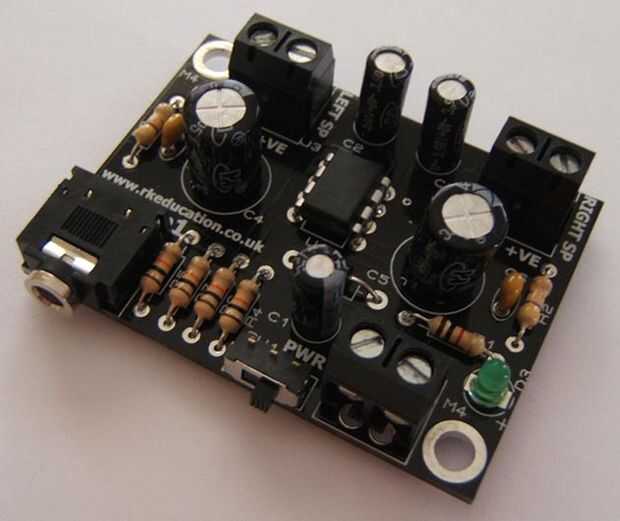

1 amplificador estéreo de la educación de la x RK.
1 x interruptor (DPDT).
