Paso 3: Instalación del LCD y del PCB

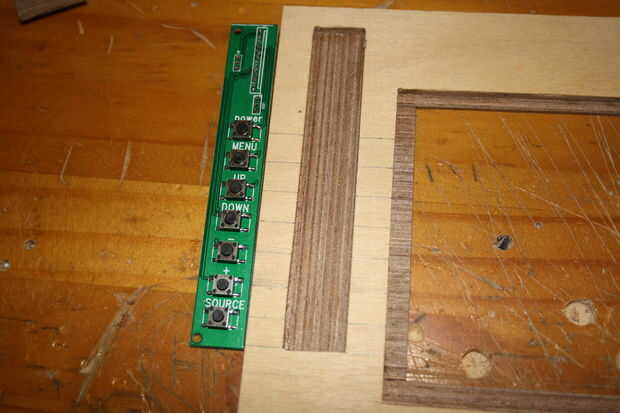

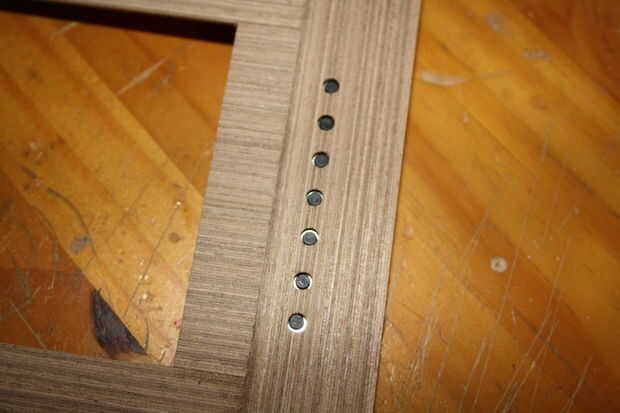

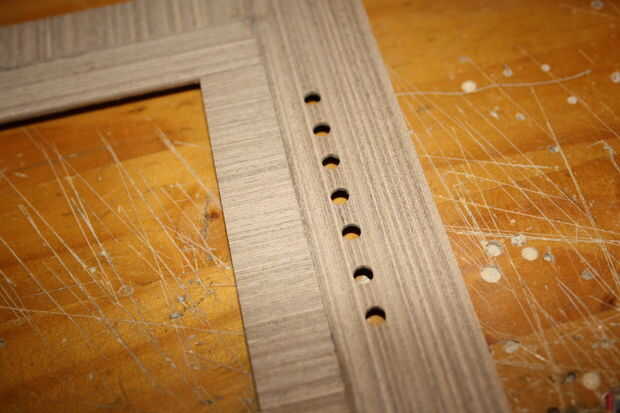

2 | Coloque el tablero del menú en el hueco asegurándose de que los botones se sientan correctamente en los agujeros. He utilizado algunos repuesta chapa para soportar el tablero del menú y mantener en su lugar. Dos soportes de madera luego se atornillan sobre la placa para sostener firmemente en posición.

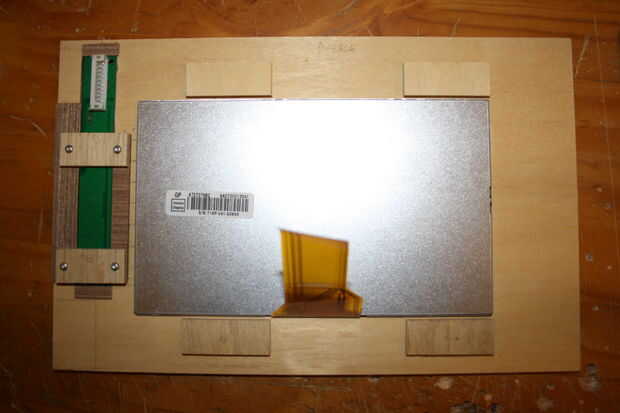

3 | Con la pantalla LCD en pegamento de la posición de cuatro apoyos, estos se utilizará para montar un soporte detrás de la pantalla LCD en la que irá la placa lógica. He dejado un espacio de 1mm entre los cuatro soportes y el borde de la pantalla LCD.
4 | Tomar nota de la posición de la placa lógica y mida una placa de soporte a línea de los anteriores cuatro apoyos. Utilizar estas mediciones para hacer la placa de soporte de madera contrachapada fina.

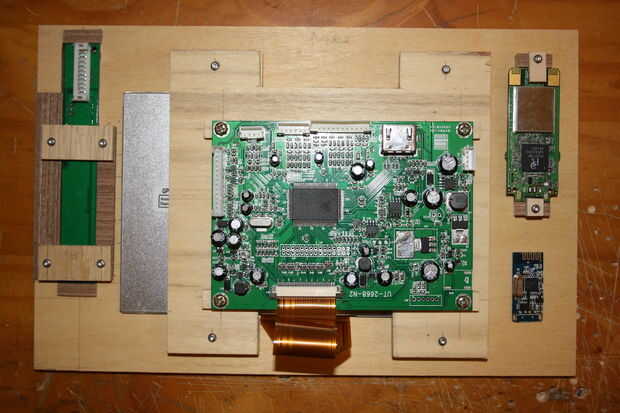

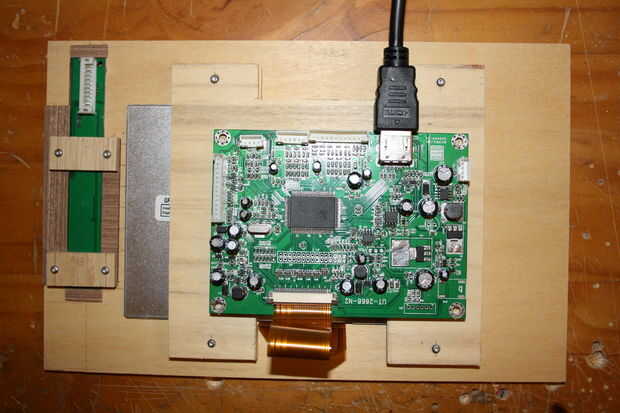

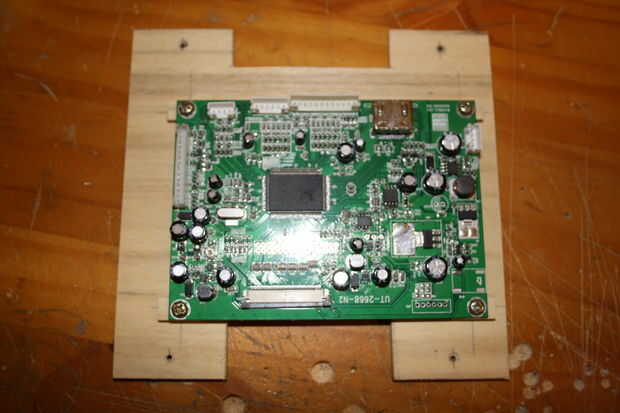

5 | Coloque la placa lógica de manera que el cable plano de la pantalla LCD no se tuerza cuando se insertan en la placa lógica. Debe también tener en cuenta que el cable de HDMI para garantizar que habrá suficiente espacio cuando en el caso de la parte superior de aluminio. Utilizando un lápiz Marque la placa trasera donde van los agujeros de tornillo en la placa lógica.
6 | He pegado cuatro soportes de madera más pequeños adicionales sobre las marcas donde van los agujeros del tablero de lógica. Esto levantará la placa de circuito por lo que no falta la parte inferior en la placa trasera. Asegúrese de que usted retire la placa trasera de la LCD cuando taladre agujeros de la placa lógica.

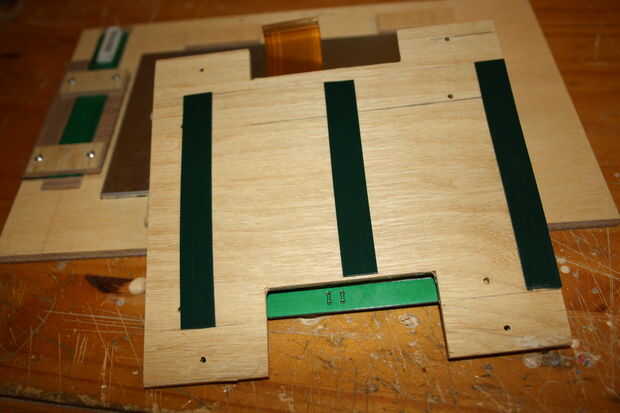

7 | Poner algunas tiras de espuma en la parte inferior de la placa de soporte, esto ayudará a mantener la pantalla firmemente en su lugar.

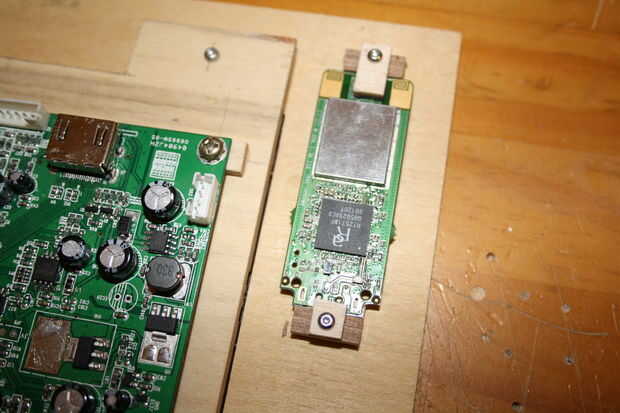

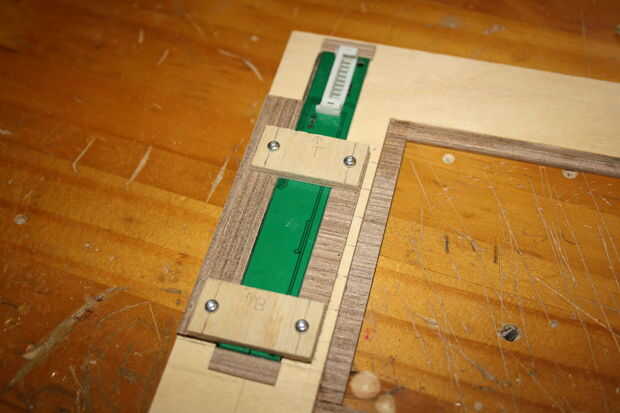

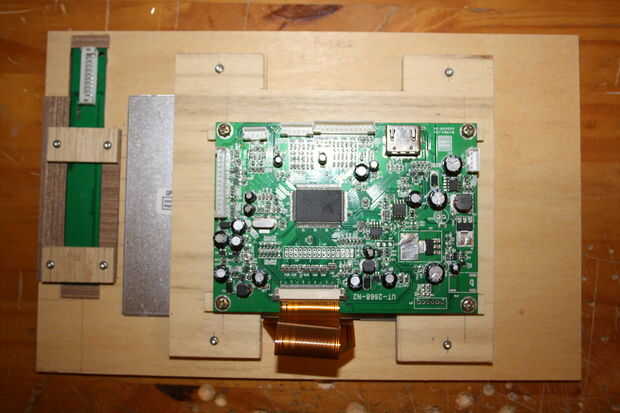

8 | La tarjeta WiFi se asegura mediante dos soportes de madera. Dos tiras de chapa recta el PCB, y dos clips para atornillar manténgalo apretado. Usted tendrá que comprobar la parte inferior de la tarjeta de WiFi para los componentes, no debe falta o descansar contra la madera.

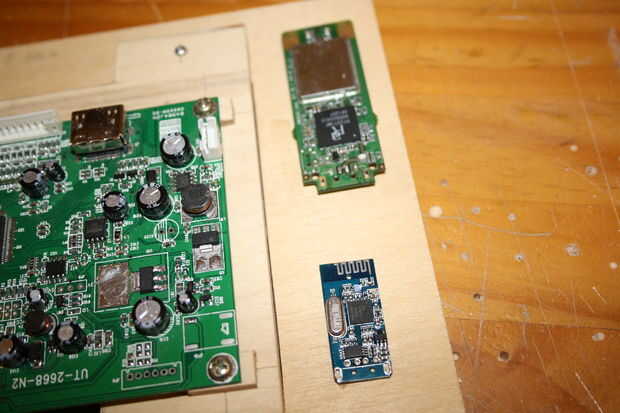

9 | Mucho más pequeño Bluetooth PCB será pegado en con espuma adhesiva de doble cara.
