Paso 4: Cableado de la unidad de pantalla
1 | Medir una longitud aproximada de cable HDMI de la placa lógica de LCD en la parte inferior del panel de madera.

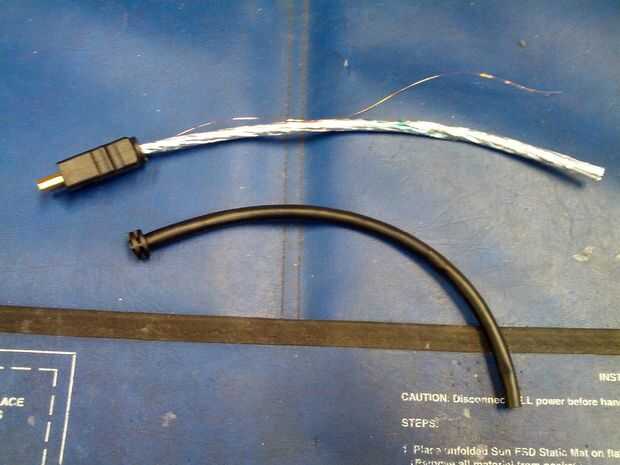

2 | Cortar con mucho cuidado alrededor de la funda de plástico del cable HDMI. Entonces debe ser capaz de sacar la funda de los cables.

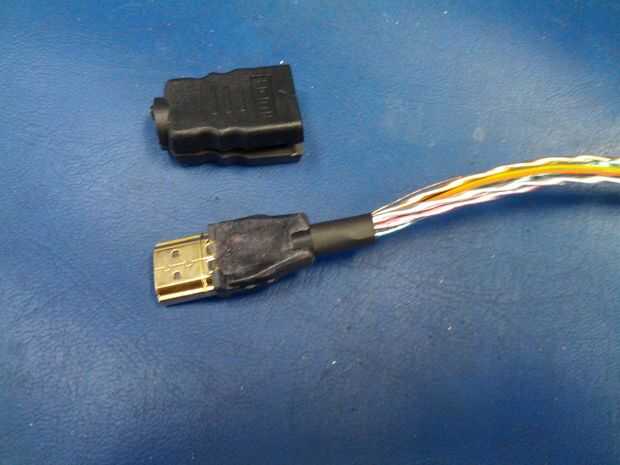

3 | Corte alrededor de la moldura de la toma HDMI. Asegúrese de que no coger cualquiera de los cables. He utilizado un trozo pequeño de encogimiento de calor en el extremo de enchufe para ayudar a apoyar los cables sueltos.

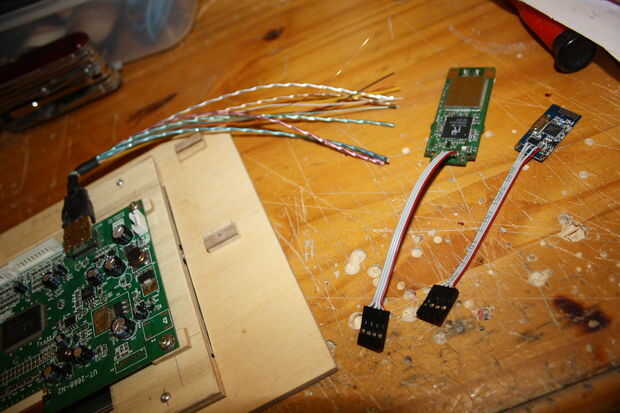

4 | Mediante algunos IDE repuesto cable Conecte cuatro hilos a la placa WiFi y el Bluetooth PCB. Use el indicador rojo pin 1 como el + 5v cable. Encajar los extremos con conectores de DuPont.

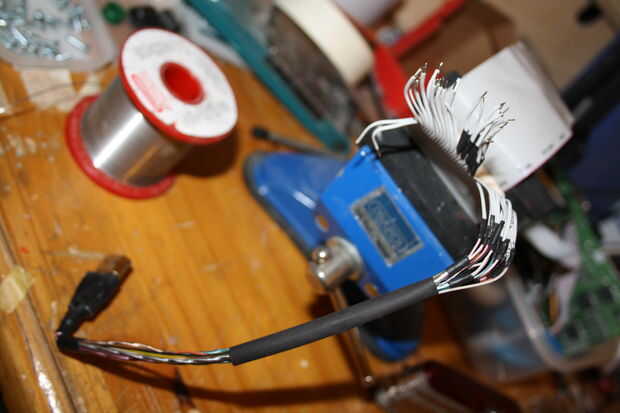

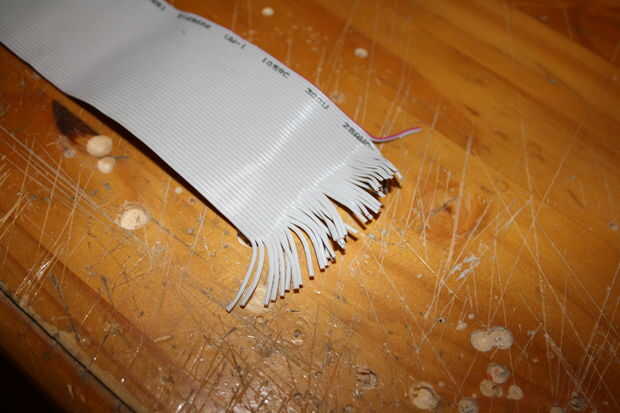

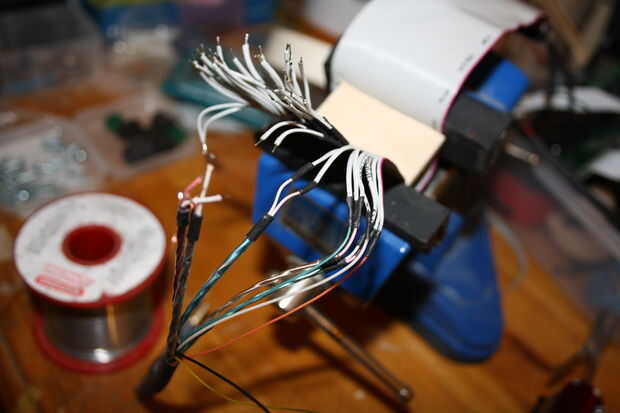

5 | Separe los hilos de un cable IDE. Tira de los extremos para mostrar alambre, los alambres con soldadura de la lata y coloque pequeñas longitudes del encogimiento del calor sobre los cables. He puesto el cable en un vicio (con grips de goma) para sostener el cable mientras se suelda.

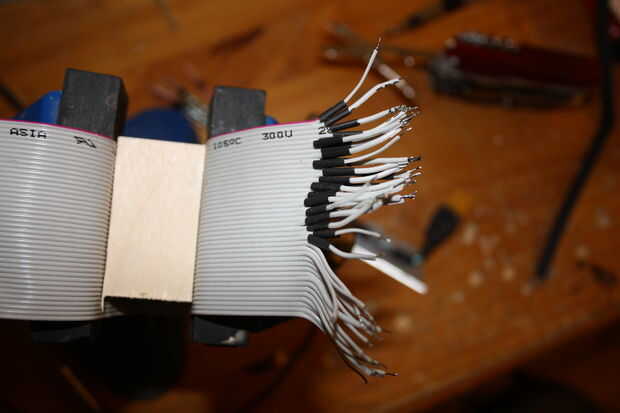

6 | Hay 15 cables para HDMI, 2 para la alimentación y 8 para los dos PCB de USB. Tienen que ser soldadas en el cable IDE. Empecé con el HDMI. Vale la pena poner algunos termocontraíbles sobre los cables para ayudar con el funcionamiento de los cables

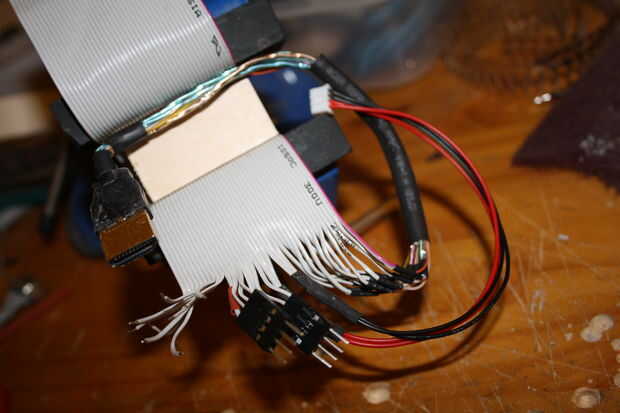

7 | Utilizar 3 cables para la + fuente v y otros 3 para GND. Asegúrese de que todas las conexiones están protegidas con termorretráctiles.
8 | Ajuste DuPont conectores para el cable IDE para los PCB de USB. He marcado una línea en cada uno con encogimiento de calor rojo, esto se usará correctamente orientar del enchufe y del zócalo por lo que no hay cables cruzados.

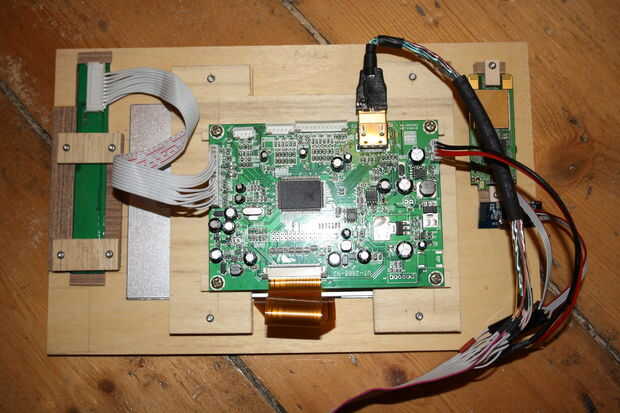

9 | Conecte todos los cables, asegurándose de que todo se conecta OK.
