Paso 6: La otra mitad
1 |

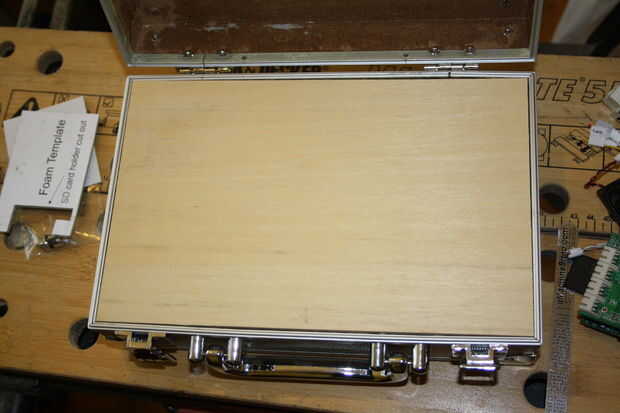

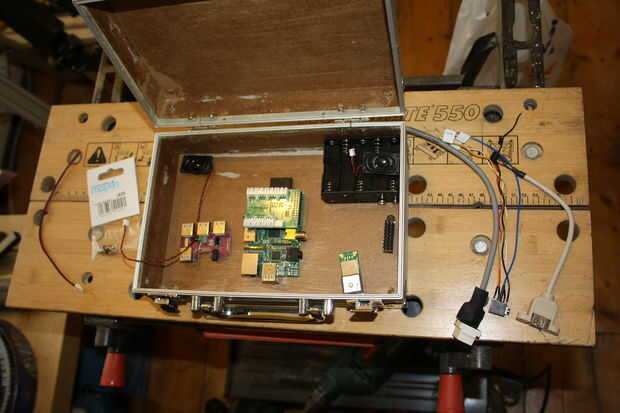

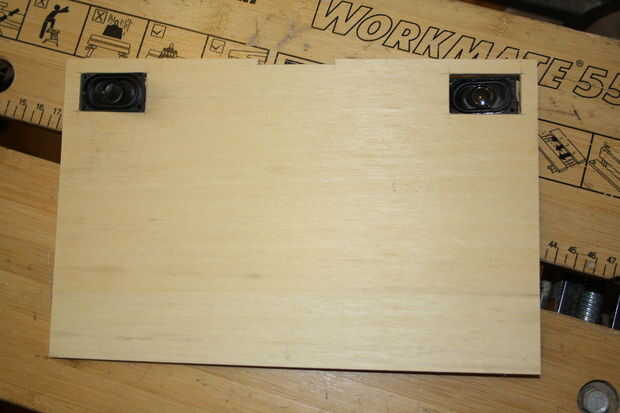

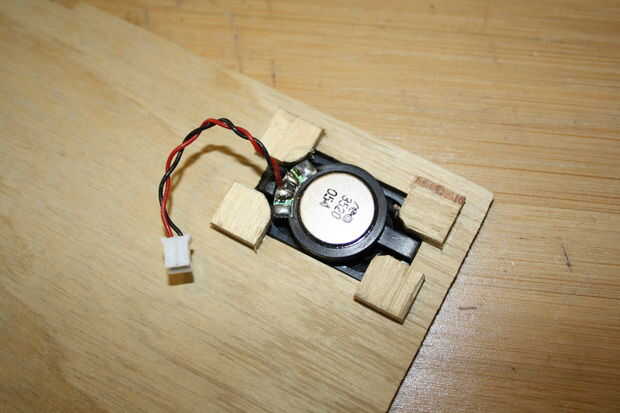

Utilizando los mismos métodos utilizados en el caso de la parte superior; medir y cortar un panel de madera contrachapada para la minúscula.2 | Marcar zonas en el panel de madera donde van los altavoces. Soportes de madera del pegamento en la parte posterior del panel para sujetar los altavoces después de comprobar los altavoces encajan correctamente en los agujeros.

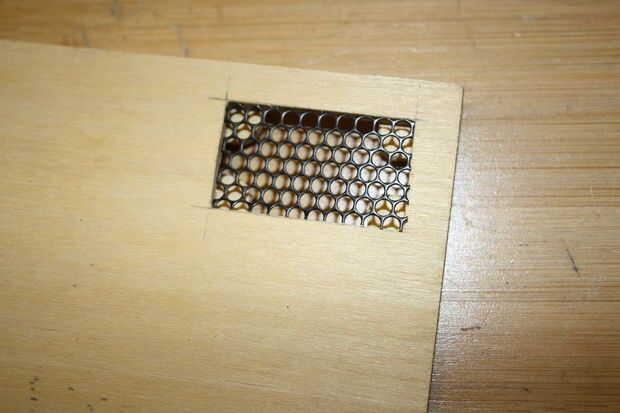

3 | Corte algunas malla metálica para encajar en los agujeros por los altavoces para ayudar a protegerlos.

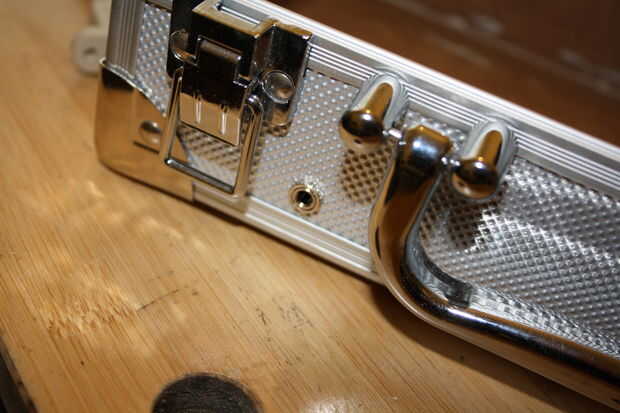

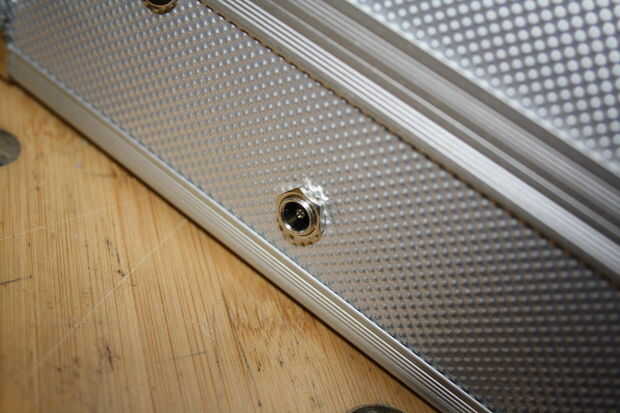

4 | Cerca de la base en la parte posterior de la minúscula taladro un agujero en el que caben una toma de corriente. En la parte delantera, taladre un agujero similar para una toma de auriculares.

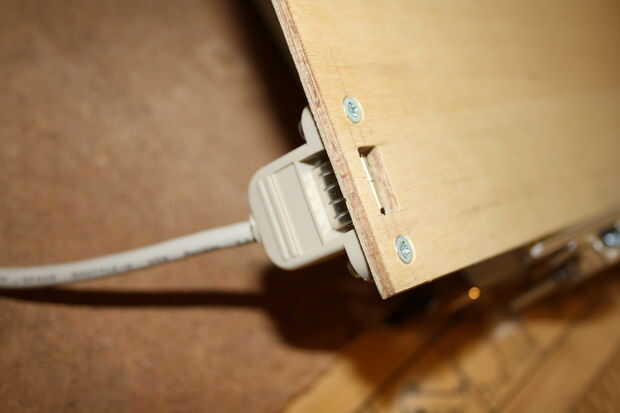

5 | Mida las dimensiones de la toma de USB montaje de panel, encontrar un espacio adecuado en el panel de madera y márquela para perforación y corte. Utilice tornillos hundidos en para mantener la toma en su lugar.

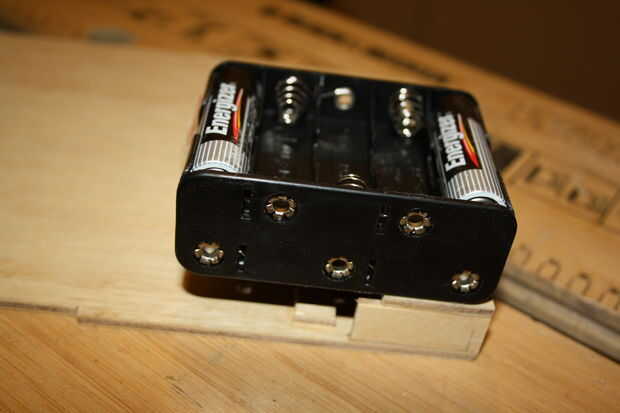

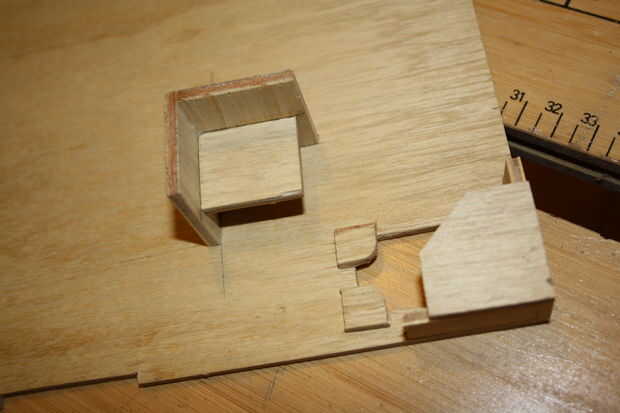

6 | Medir la posición de la batería dentro de la caja menor. En la parte inferior del panel de madera, pegamento de guías que llevará a cabo la batería firmemente cuando el panel de madera es en el caso de la menor.

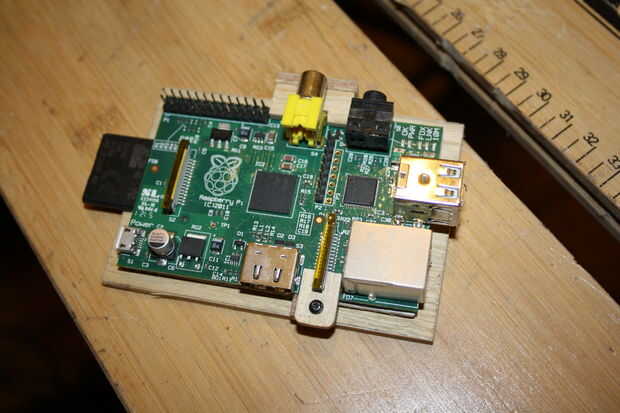

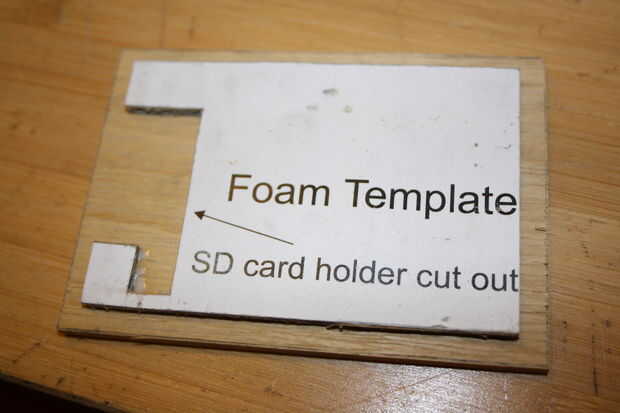

7 | Utilizando la plantilla de la Canastilla de caso recortar una plantilla de cartón y pegar a una placa de madera. Deje suficiente espacio alrededor del borde para sujetar los soportes para sostener el Raspberry Pi.

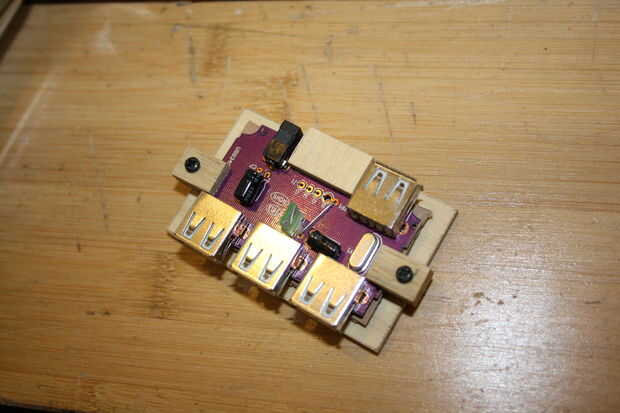

8 | Mida alrededor del borde de la adición de USB hub y extra 5mm alrededor de los lados, crear un tablero de madera contrachapada. Cortar una plantilla de cartón que coincide con la huella del hub. Pegar la plantilla para el tablero de madera contrachapada y asegúrela firmemente.

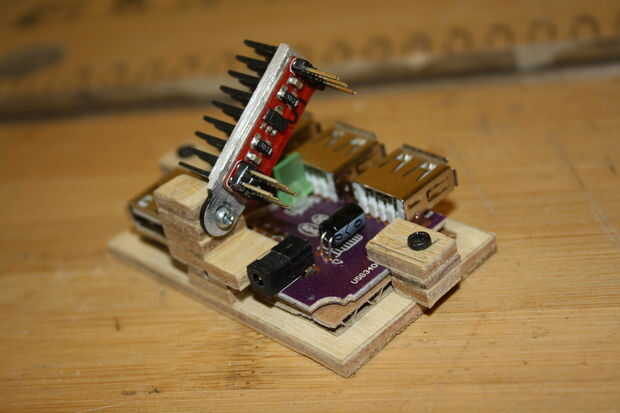

9 | Medida el + 5v LDO y cortar una forma correspondiente de un disipador térmico pasivo. Utilizar algún pegamento termal y la LDO al disipador de calor del cemento. Asegúrese de que la recogida correcta ya ha sido soldada en. Monte el LDO en el hub USB.

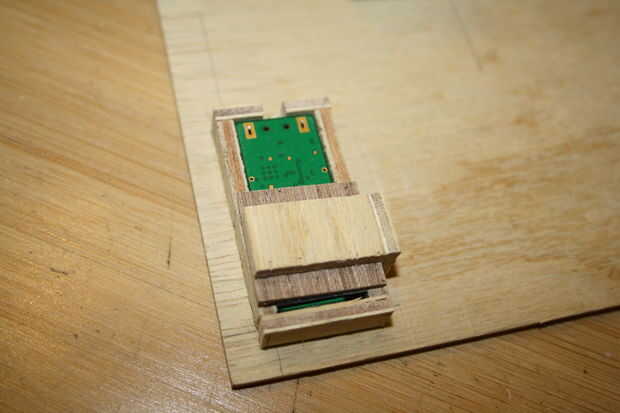

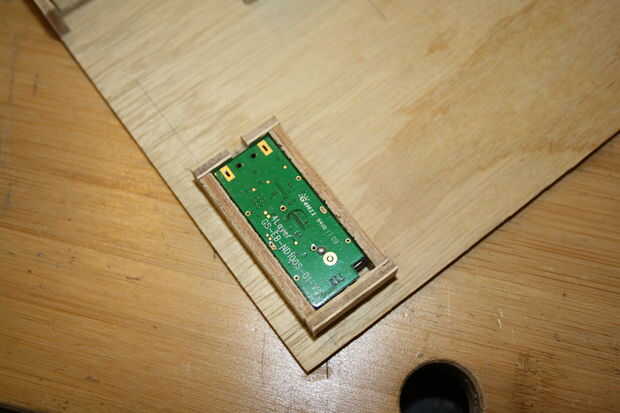

10 | En la parte inferior del panel de madera se encuentra un área libre para montar el GPS dongle. Coloque la llave para que la antena GPS va hacia arriba cuando el panel de madera es en el caso de la menor. Recuerde dejar un recorte donde puede ir el cable.
