Lapso de tiempo de Arduino (1 / 3 paso)

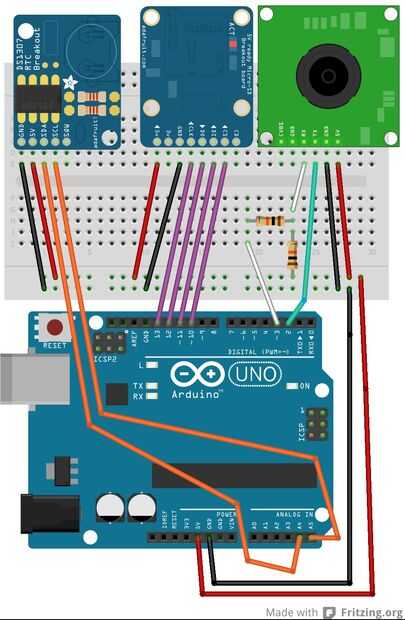

Paso 1: cableado

Así es como funciona el cableado:

Cámara:
5V -> 5V
GND -> GND
TX -> D2
RX -> 10 K resistencia -> D3

SD:
5V -> 5V
GND -> GND
CLK -> D13
D0 -> D12
DI -> D11
CS -> D10

RTC:
GND -> GND
5V -> 5V
SDA -> A4
SCL -> A5

Esta parte es opcional. Lo uso para guardar archivos con este formato de fecha:
DDHHMMSS. JPG
Día D de
H para la hora
M por minuto
S segundos

Esta manera, pude mezclar este proyecto con una estación meteorológica para conocer cómo era el cielo, cuando el valor de humedad es de XX %.
La otra razón es que podía enchufar a la Junta y en la parte posterior del enchufe sin archivo sustituyendo los temas.

Tenía un alambre largo a la cámara, de esta manera pude arreglar algo y mantener el SD en algún lugar donde la la manipulación de la tarjeta no mueva el soporte de cámara (toke la tarjeta SD por algunos segundos para verificar que todo estaba bien).
