Paso 4: Wireing

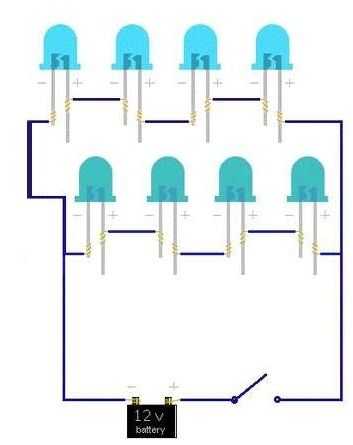

Me encontré con un problema con la tarjeta de sonido la potencia a partir de la misma fuente, estoy pensando en la solución y actualizará el proyecto aquí. Hasta entonces aquí es un círculo simple, sin el tip31 también:)

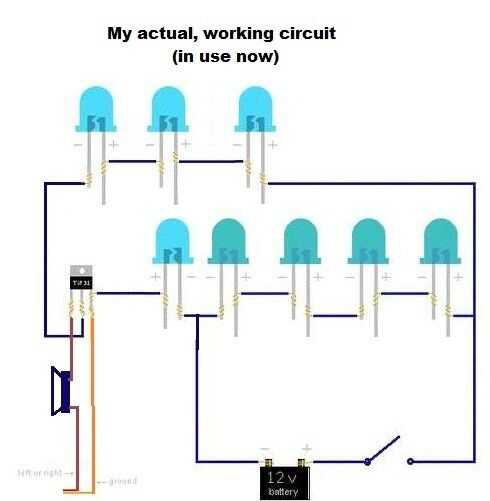

[SOLUCIONADO] un LED adicional entre el cable de tierra de la tarjeta de sonido y el cable negativo de la batería hizo el trabajo (tenía extra 2, 5v potenciales entre ellos). He añadido la imagen de circuitos reales, sé su sucio, pero funciona.
(El tip31 no deja completo 12v, así que coloqué sólo 3 diodos, pero realmente depende del consumo de energía de los diodos y la potencia que usted grabó en)

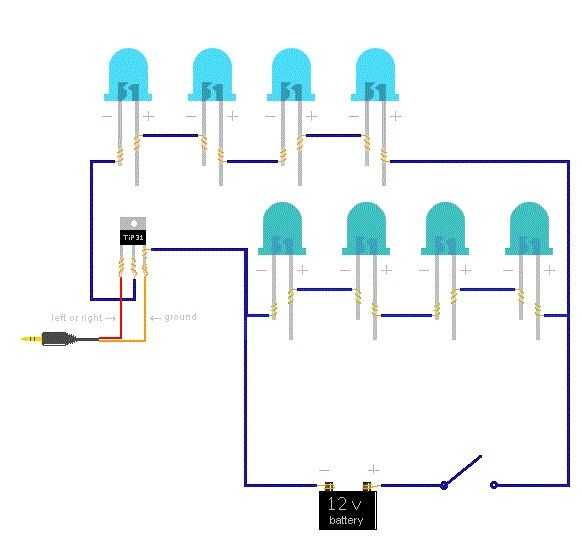

El circuito más grande se compone de dos partes, uno permite actual a través de los 3 diodos superiores cuando recibe la señal de la tarjeta de sonido (Pulsa el resto en serie con el altavoz a bordo), y el segundo de ellos está compuesto por los cuatro diodos inferiores directamente conectados a los 12v.
Hay dos pares de cables que cruzan de la placa base a la carcasa de la pantalla, un par es el sonido de los altavoces, y los otros dos son el poder línea de 12v conectado al canal de la batería Interruptor de encendido/apagado.
La idea del primer circuito de música luz vino del proyecto música caja ligera del LED por el usuario motadacruz
En mi opinión lo mejor es brillante, y 4 LED buena sería suficiente.
También si tienes un LCD roto, repuesto de pantalla de un gran suficiente pda o gps de navegación, el panel del contraluz sería perfecto en lugar de mi LED.

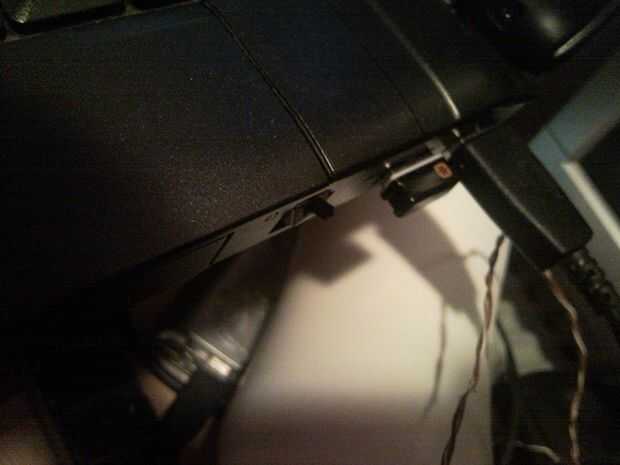

La segunda foto es el interruptor de circuito en la placa base, la ranura fue pensada para 56k modem de entrada pero no hay ningún módem dentro :)
