Paso 2: Trayectorias de fabricación
Revelación completa, soy un desarrollador de Autodesk que ayudó a construir este sitio. :-)
En el menú 123D, abrí el archivo SAT. Pronto, será fácil subir archivos STL a la galería para esto.

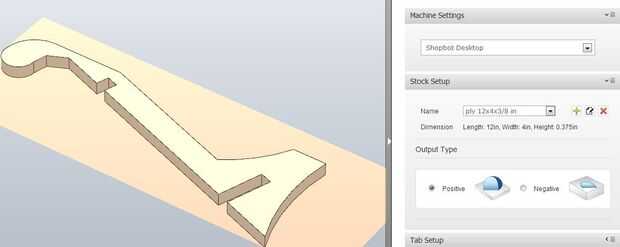

Define el tamaño de mi acción. Utilicé una pieza de contrachapado de 3/8 de pulgada que mentía alrededor.
Creación de pestañas para sujetar la pieza en su lugar era crítica.

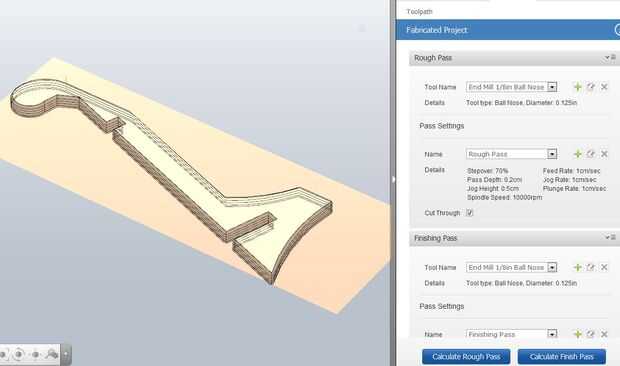

Clic en la pestaña de trayectoria de herramienta, es fácil de hacer las trayectorias de herramienta. La velocidad de jog por defecto y velocidades de corte son bastante lentos. Así que definí mi propia configuración de paso que mueve la broca 3/s de quiebros y 2/s para los cortes.
En la ficha de impresión 3D, me mostró la máquina y simular los resultados. Luego "Guardar archivos de Shopbot" produjo los archivos que necesitaba. En realidad, porque la geometría es básicamente 2D, todo lo que necesitaba era el archivo Cutout.sbp.
