Paso 10: Montaje y cableado

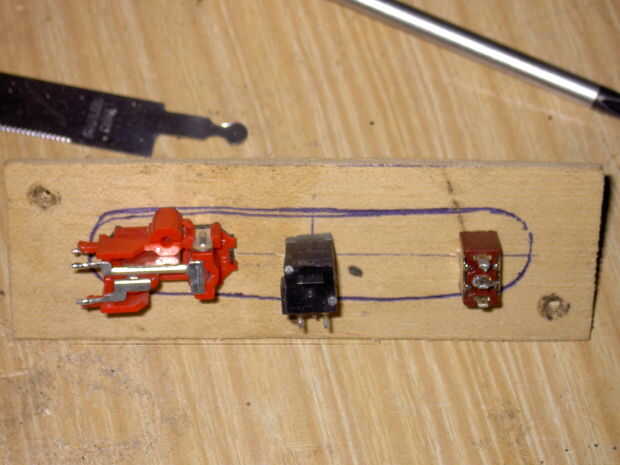

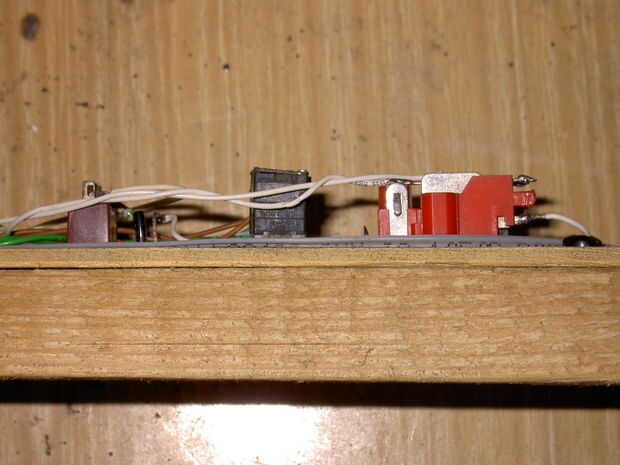

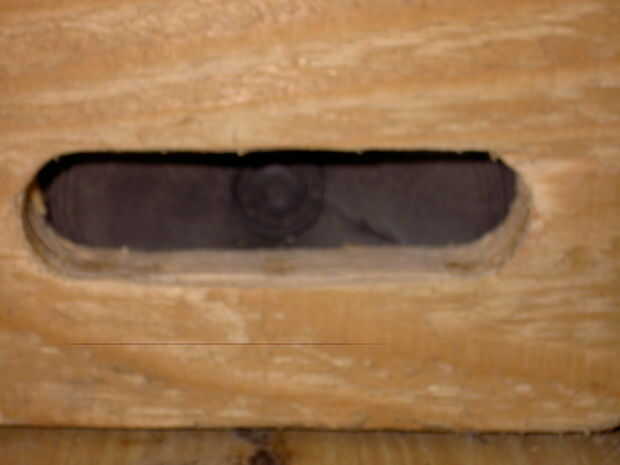

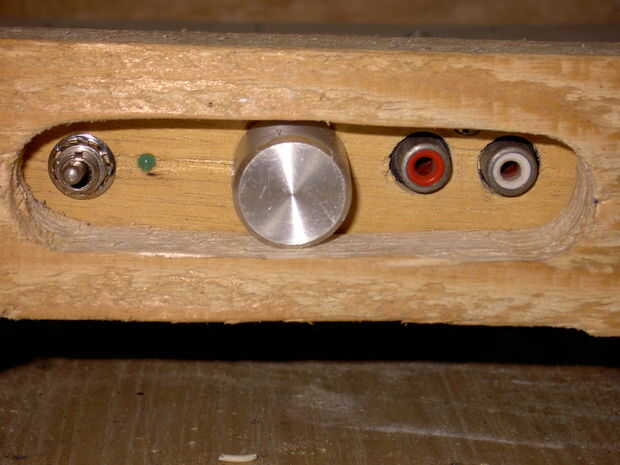

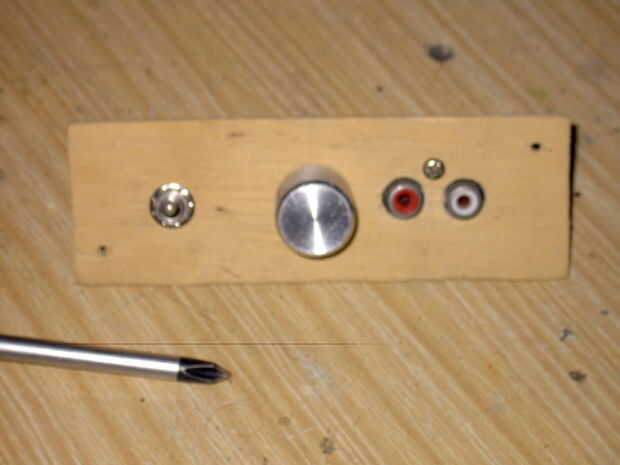

1- primero tornillo en su lugar las entradas RCA y luego el interruptor y el pote, usted notará que he añadido un led en los 2- panel frontal que acabo de hacer un agujero con un destornillador pequeño empuje entonces el led en lugar de verde

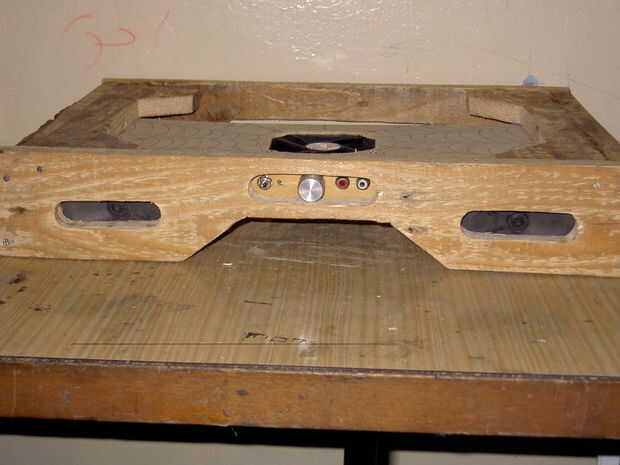

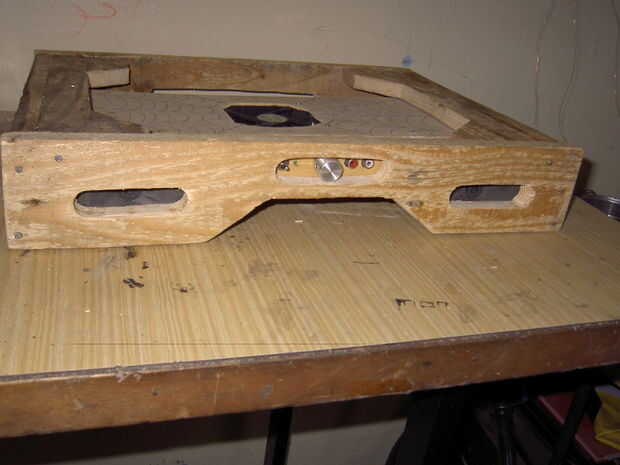

3- poner tornillos en la parte frontal, ajuste y apriete

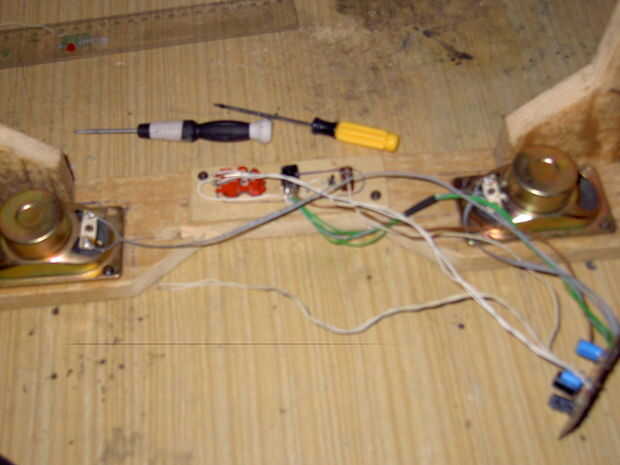

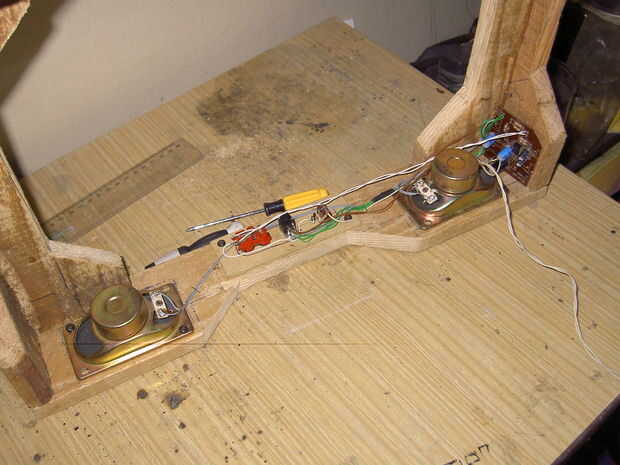

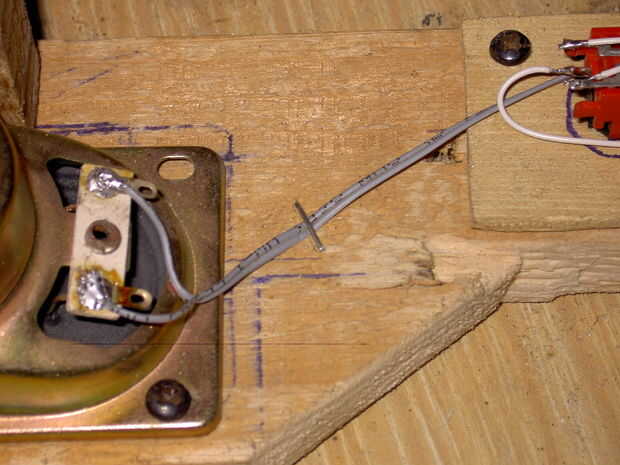

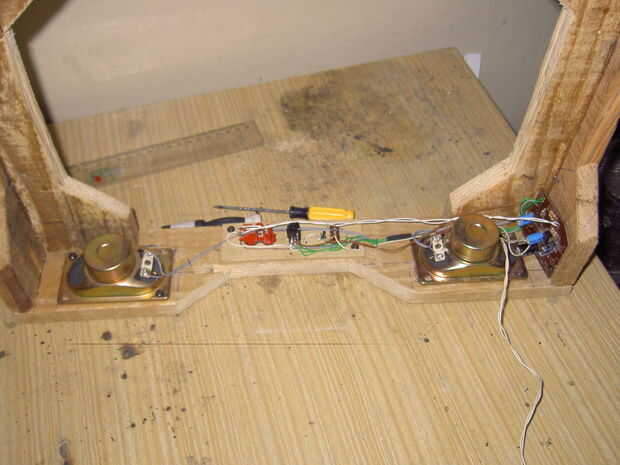

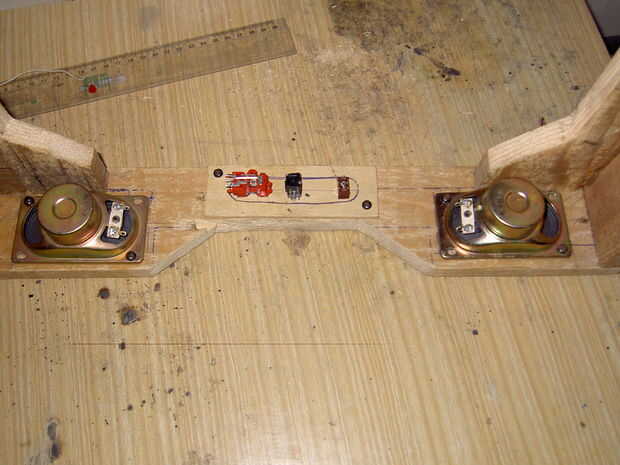

4- Coloque los altavoces en su colocación exacta luego sujete con los tornillos y asegúrese de que los terminales de altavoces están uno frente al otro

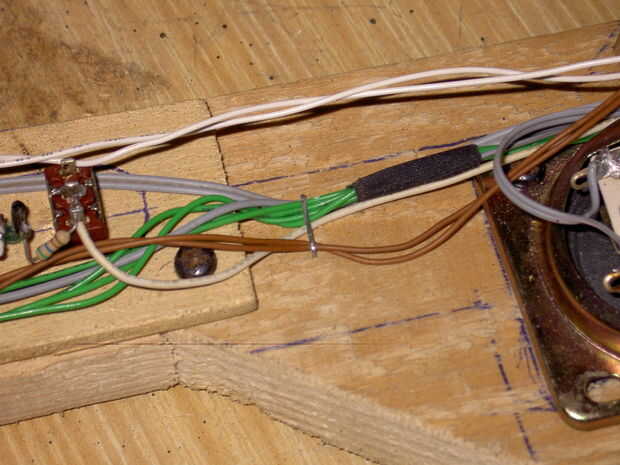

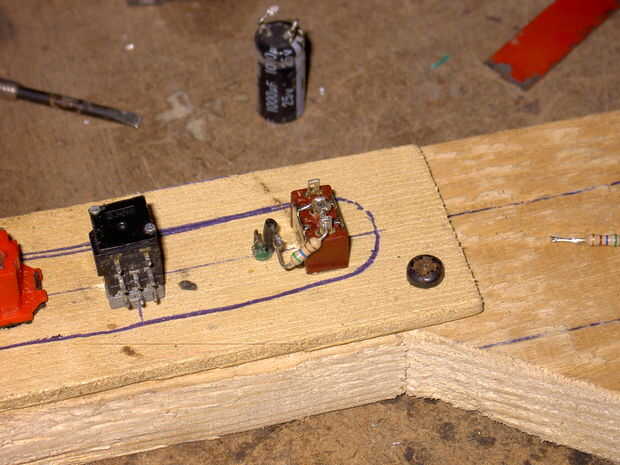

5- ahora empezar soldando una resistencia limitadora actual en uno de los pines del interruptor para el pin positivo del LED verde,
luego soldar un cable a tierra desde el pin negativo del LED a las clavijas con conexión a tierra de la maceta
6- soldadura un cable pequeño de la tierra de entradas RCA hasta la tierra pins de la olla

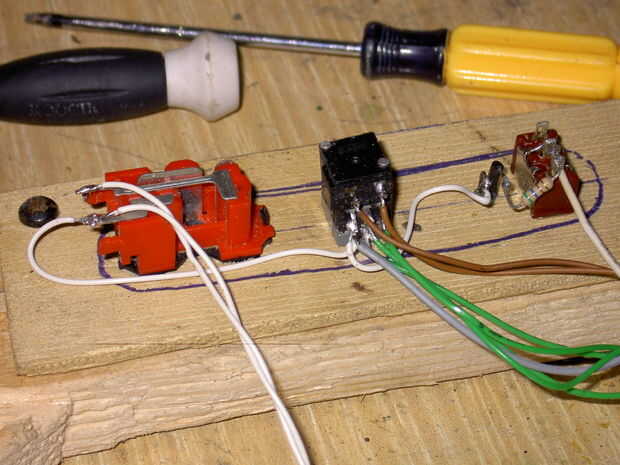

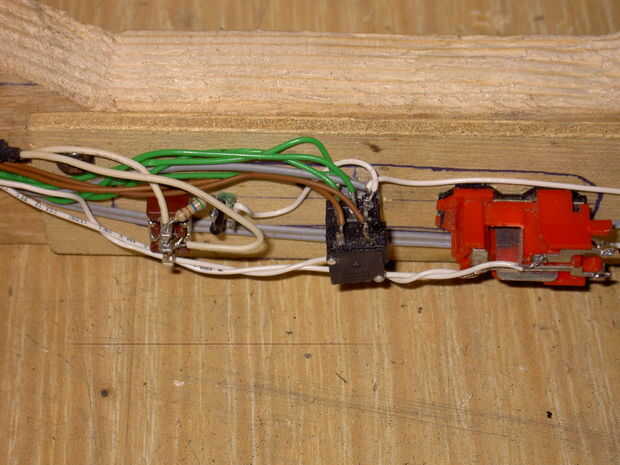

7- los cables del pote de la soldadura, empezar por los pernos de centro luego los pines de entrada, doble juntos los 3 pernos de la izquierda y soldar el cable de tierra procedente de la PCB, asegúrese de no confundir las clavijas caliente con conexión a tierra de la maceta, si lo hace el amplificador no se apagará hasta llegar al volumen máximo,
8- soldadura cables de interruptor del pote ritmo entonces las entradas RCA y altavoces th

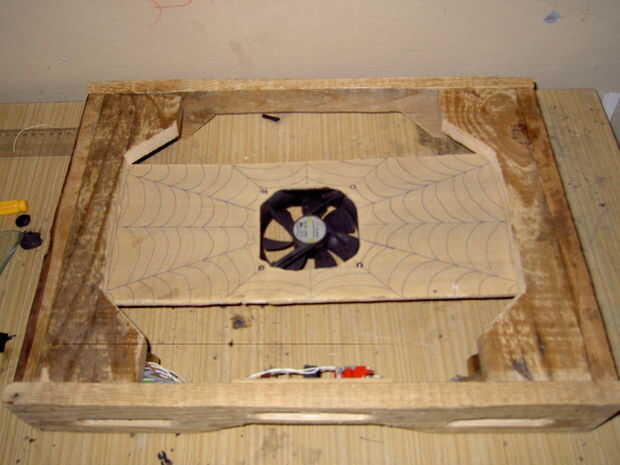

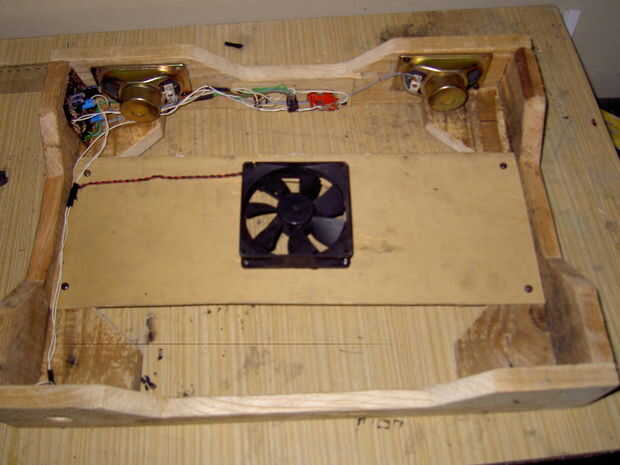

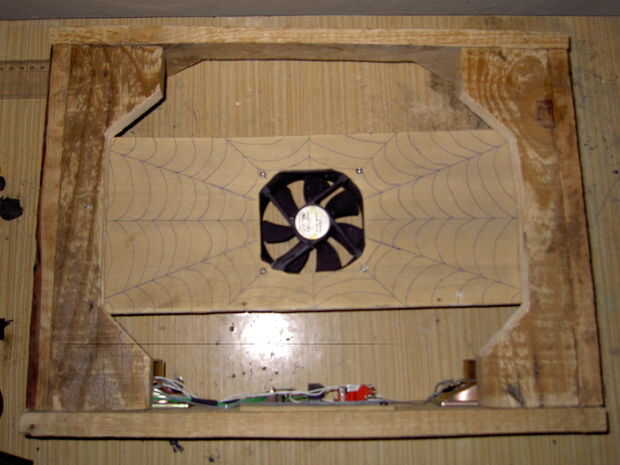

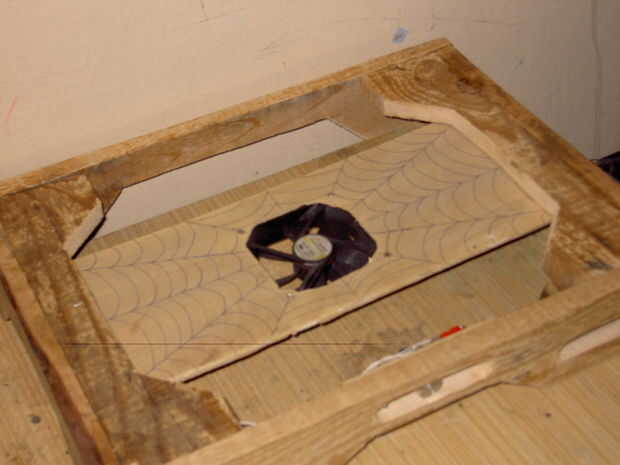

9- atornillar el ventilador en el soporte que el titular en el stand, usted puede necesitar al ritmo del ventilador en el lugar más caliente en su ordenador portátil

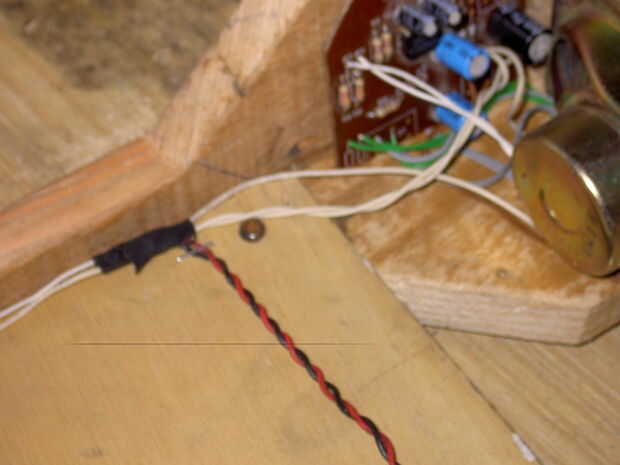

10- soldadura ahora positivo alambre de tu fan, en mi caso su rojo a la patilla central del interruptor de cambio entonces otro alambre del perno que la resistencia es de soldaduras, (+) de la PCB
11- suelde el cable negativo del ventilador una los conductores de alimentación de la PCB para el conector de alimentación DC.
