Paso 2: Empezar a hackear.
Primer paso es determinar qué terminal es la punta y que es el anillo. Por favor, consulte este sitio web para una explicación sobre el pinout de un obturador Canon versión: http://www.camerahacker.com/RS60-E3_pin-out/pin-out.php

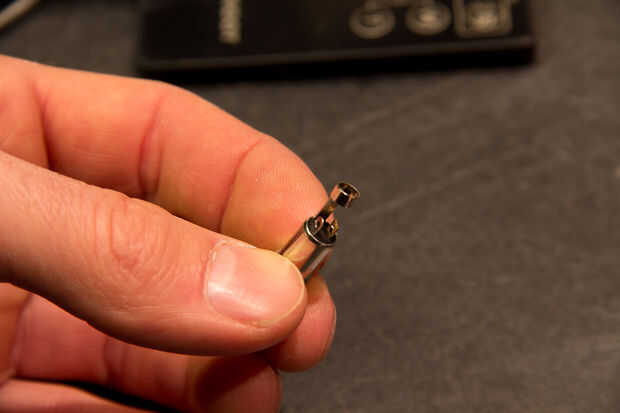

Necesitamos conectar la punta (#3) a la manga (#1) para activar, no nos importa foco para nuestros propósitos. La manga es fácil, va a ser largo "tierra" de la broca en el gato. Determinación de la punta puede ser un poco más complicado. Hay varias maneras de hacerlo, pero sin embargo lo hace, usted quiere asegurarse que tiene la ficha correcta conectada al cable de punta. La ficha de la toma que tuve que mina a la soldadura tenía esquinas cuadradas y era color cobre (en comparación con el anillo o conector #2, que fue plata y había redondeado esquinas).

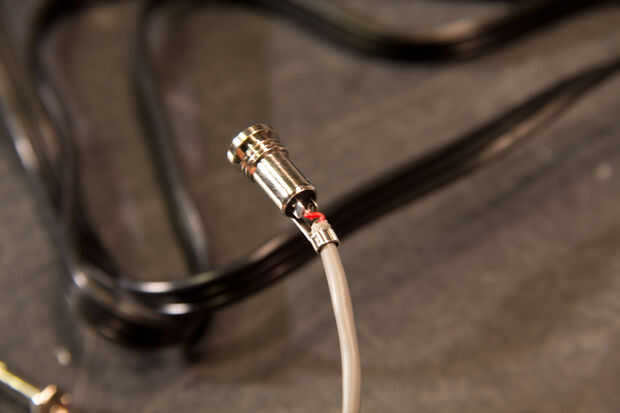

Una vez que se dio cuenta, soldar los cables a los pins correctos en la toma. Deje suficiente cable para llegar a donde usted necesita ir en el PCB (ver paso 4). Atornille la cubierta del receptáculo después de usted, para no olvidar más tarde y tienen a cosas de las Naciones Unidas-soldadura de la placa.
El siguiente es a desarmar el IR remote.

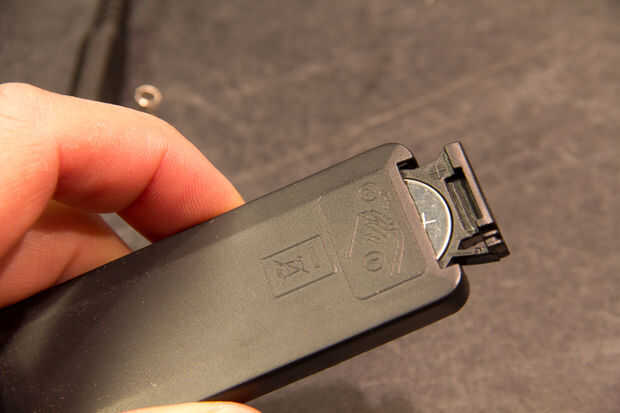

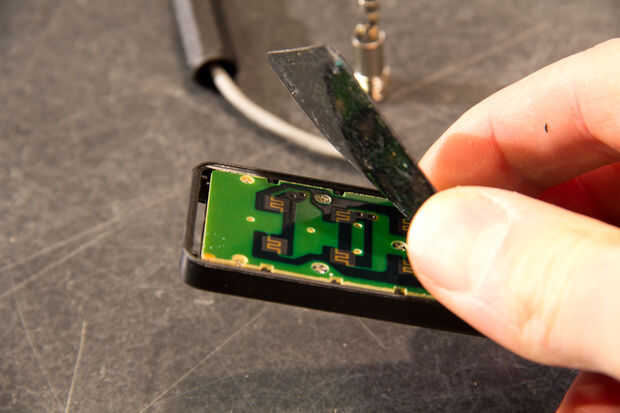

Este paso es bastante fácil. En primer lugar, extraiga la batería y partió y la bandeja de la batería hacia el pelar de la piel (el lado con los botones) de la IR remoto. Puede que necesite hacer un cuchillo (con cuidado) en una esquina para conseguir comenzó. Debe despegarse un poco de resistencia. Establecer esto a un lado en algún lugar con el lado adhesivo, tenga cuidado de no ensuciar esto, como debemos pegarlo en cuando hemos terminado.

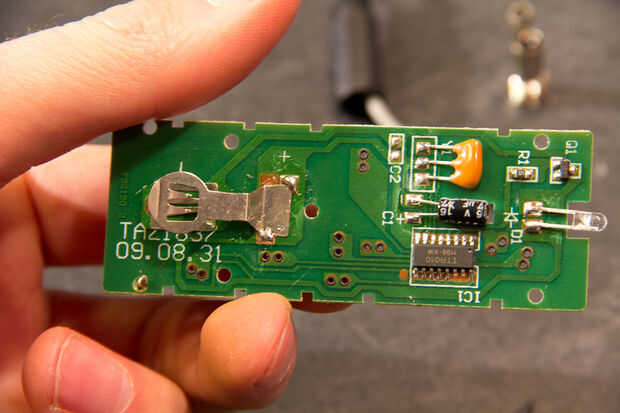

Después de la parte superior se pela apagado, quite la miniatura 7 tornillos de cabeza Philips y pop la PCB (placa de circuito) hacia fuera.
