Paso 4: Soldar cosas para arriba.

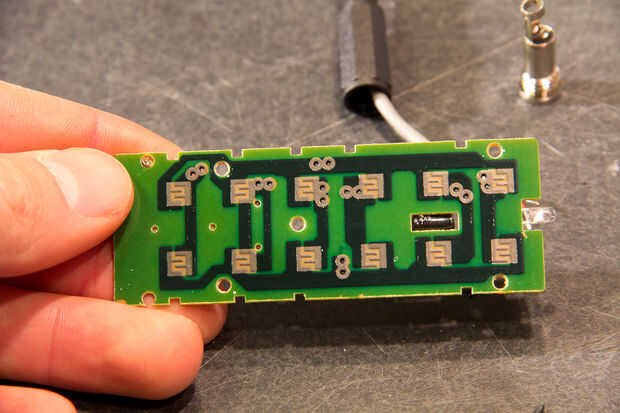

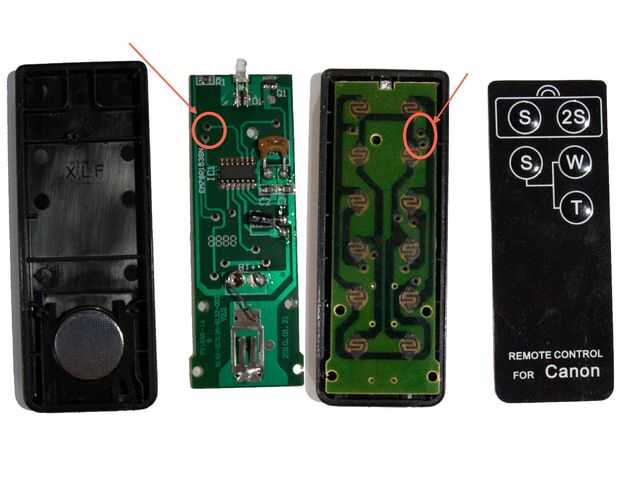

Calentar el soldador, aquí es donde comienza a reunirse. Realmente la parte más crítica de este paso es determinar dónde conectar los cables a la placa de circuito. Queremos un disparador RF para actuar como "2S" botón, así que si usted coincidir donde está ese botón en la parte posterior del PCB y seguir los rastros, verás que hay una serie de orificios a lo largo de los rastros en cada lado del interruptor. Queremos soldar un alambre en un conjunto de orificios en un lado y un alambre en el otro lado. Ver las fotos de abajo para las localizaciones reales de los agujeros (las manchas en la placa un círculo marcador en la segunda foto).

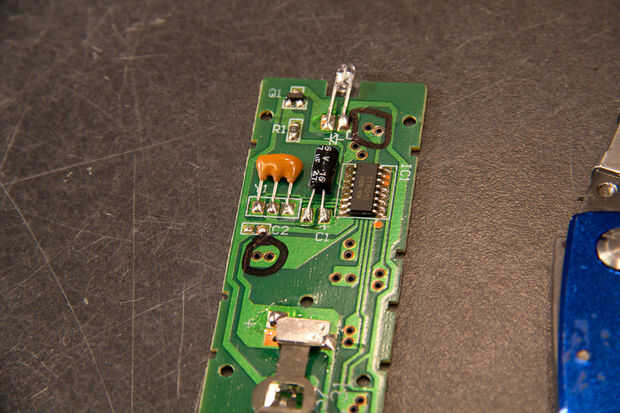

* Importante actualización * Parece que hay una nueva versión de la Junta en el control remoto y han cambiado un poco el PCB. Véase el cuadro 3 para las nuevas ubicaciones de agujero soldar los cables.

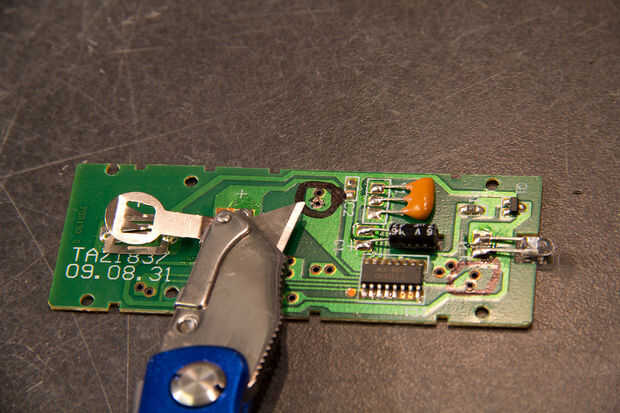

Los cables deben soldarse en el costado del componente de la placa de circuito. Usted tendrá que raspe un poco de la máscara que cubre el cobre en el PCB de los agujeros en orden para tomar. Simplemente se utiliza un cuchillo para raspar un poco lejos.
Poner los cables a través del orificio en el lado de la caja y ejecutar a sus lugares de fijación (esto podría ser un poco difícil, asegúrese de que usted deje suficiente cable para llegar a donde necesita ir.) Nota importante:
Distancia de la soldadura. Si hay extremos empujando hacia fuera la parte superior (lado del botón) de la placa de circuito, asegúrese de que usted cortarles el ras después de usted ha soldado en.
