Larson escáner con módulo de relé (2 / 4 paso)

Paso 2: montaje

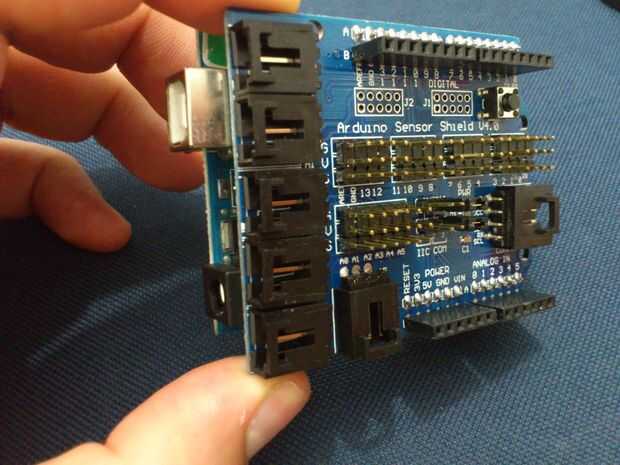

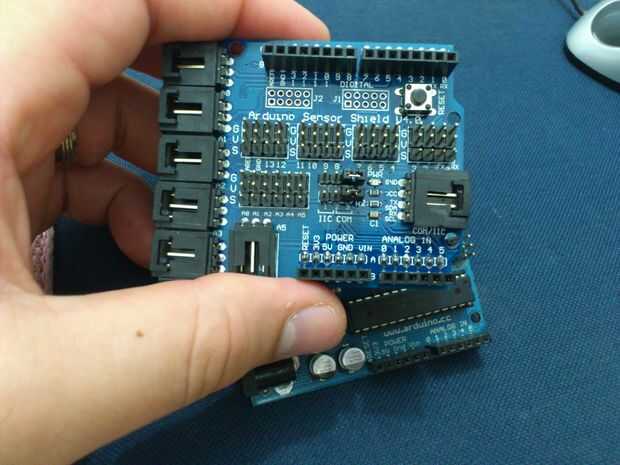

Monte el protector del sensor en jabalí de Arduino y conecte el blindaje a la modulde de relé tras la declaración siguiente.

enlace:

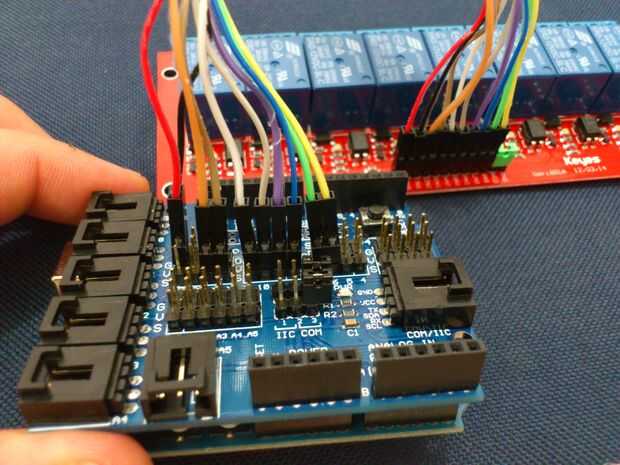

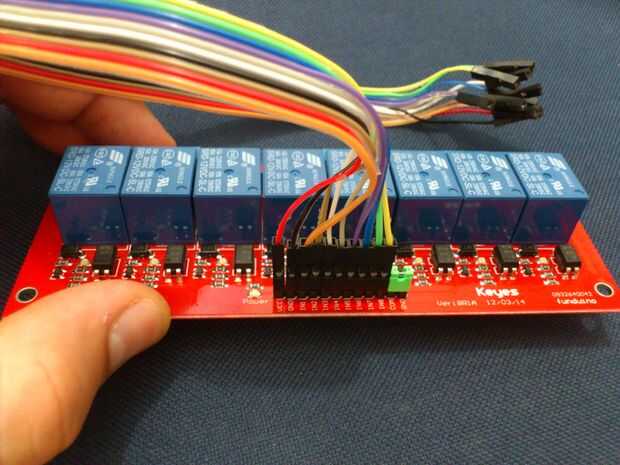

módulo -> escudo

in1 -> pin 13

in2 -> pin 12

IN3 -> pin 11

In4 -> pin 10

IN5 -> pin 9

IN6 -> pin 8

In7 -> pin 7

In8 -> pin 6

Tenga cuidado de no para invertir los cables.

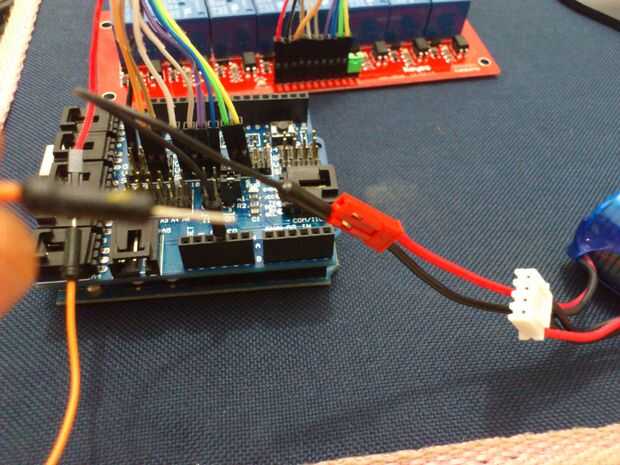

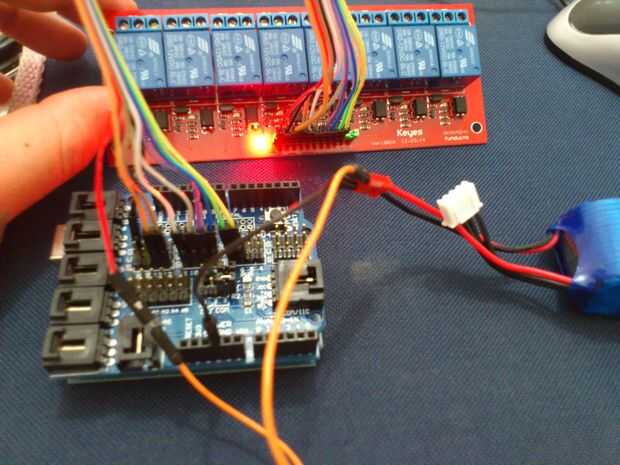

La batería está conectada como sigue: un alambre fue agregado al polo negativo conectado a GND y el escudo y el otro del módulo de relé de DC.

El módulo fue conectado con el cable de GND que es el mismo escudo placa Arduino.
