Las AdPAD NES (2 / 4 paso)

Paso 2: soldadura

(opcional) - hacer un agujero con una Dremmel para dar lugar a un puerto de 25 pines impresora (o más pequeño, sólo necesita tener al menos 11 conexiones)

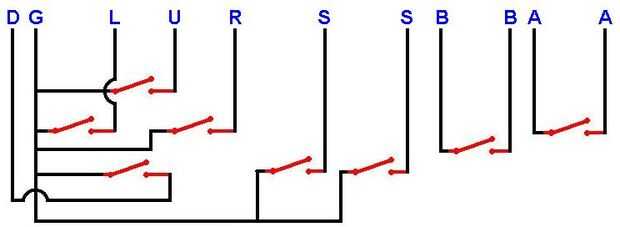

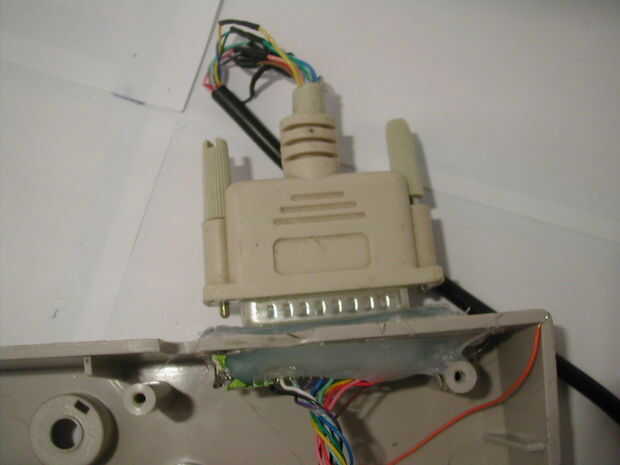

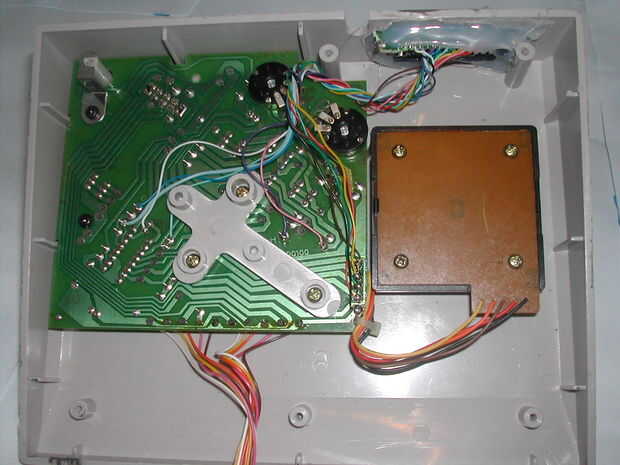

2 - sigue el esquema (Foto 1) de la soldadura de los cables a los puntos, en diferentes colores (Foto 2). Usted puede elegir conectar el directamente a la Junta, usted puede como yo y usar un puerto de impresora macho en el cojín y la hembra printerport en la ventaja. (Foto 3) Esa manera usted puede utilizar la ventaja sin necesidad de cables de:-P Recuerde: Si usted elige utilizar los puertos, tienes les refleja alambre. Si no sabes lo que quiero decir, poner el junto de 2 puertos, y entonces sabrás.

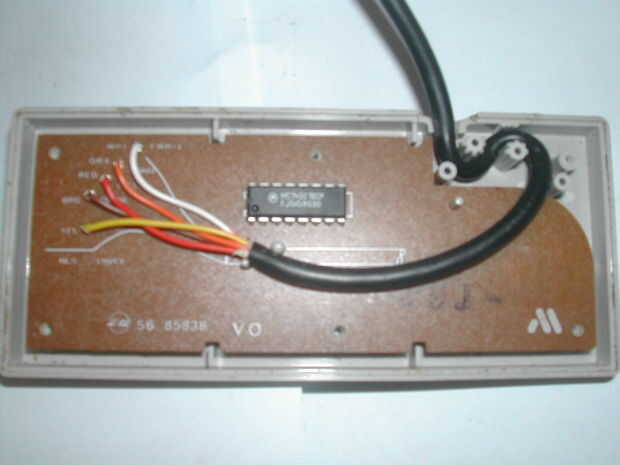

3 - abrir el pad NES (foto 4)

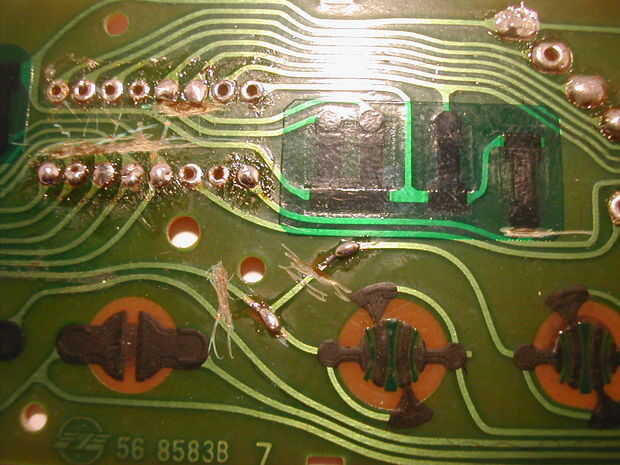

4 - desoldar todo, y las líneas de corte que i ha marcado (Fig 5)

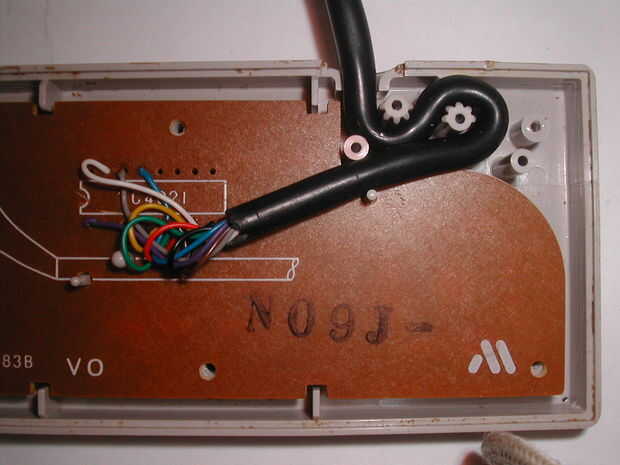

5 - hecho esto, debe seguir el esquema (Foto 1) y el pad NES de alambre en consecuencia. Recuerde poner el cable en el "bloqueo". (foto 6) Cierre para arriba.
