Paso 2: La construcción
Porque este Instructable se basa en la LED'tennae, estas instrucciones se centrarán en lo que es único para los cuernos.
Los cuernos
Cuerno es construido con tallos de 2 1/2. Hay un tallo principal que se va en la tapa de ventilación agujero, otro vástago completo que serpentea alrededor del tallo principal para crear dos ramas (no sé cómo se llama en términos de asta de ciervo) y otra mitad tallo que crea una pequeña rama.
En primer lugar, tomar un tallo de tamaño completo y doblar por la mitad. Será el vértice del pliegue en la parte superior y los extremos se alimentan de orificio de ventilación de la tapa.

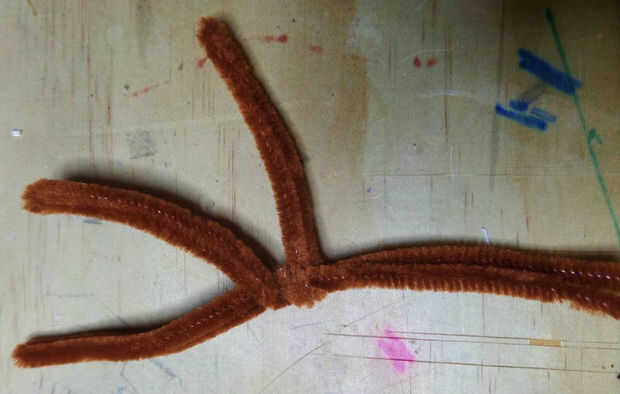

A continuación, tomar un tallo de tamaño completo y doblar tal que los extremos del tallo se reúnen en el centro. Ver la imagen en la lista de piezas. El objetivo es que el vástago de tamaño medio donde se encuentran dos ápices del doblez en los extremos opuestos. Fuerza viento esta madre por los principales provienen aproximadamente 1/3 de la parte superior. vientos de 2-3 deberían ser suficiente.

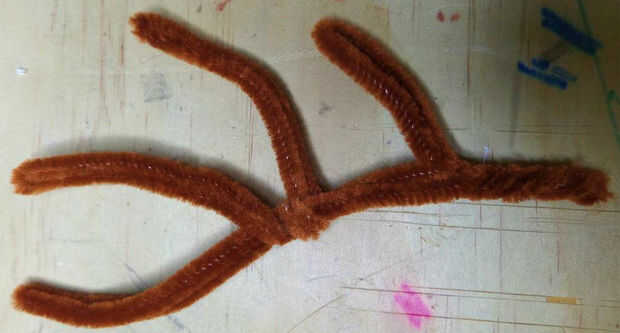

Por último, sacar el eje de la mitad y doblar por la mitad. Viento el corte puntiagudo termina alrededor de los principales del tallo por lo menos 2" de la parte inferior. Puede ser más de 2" pero no menos. 2" son necesarios para alimentar en la tapa.
El cable de la bobina

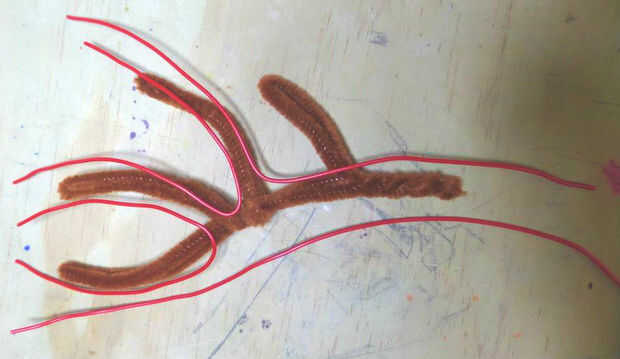

Cortar 4 tiras de cable de núcleo sólido awg 22 rojo. Porque los LED se conectará en serie, cada longitud del cable depende de la distancia del tallo que se alambre alrededor. Ver la imagen con los alambres de corte poner sobre los cuernos. Cortar más de lo necesario. Tenga en cuenta que al enrollar el alambre, que solo agregar longitud al cable.

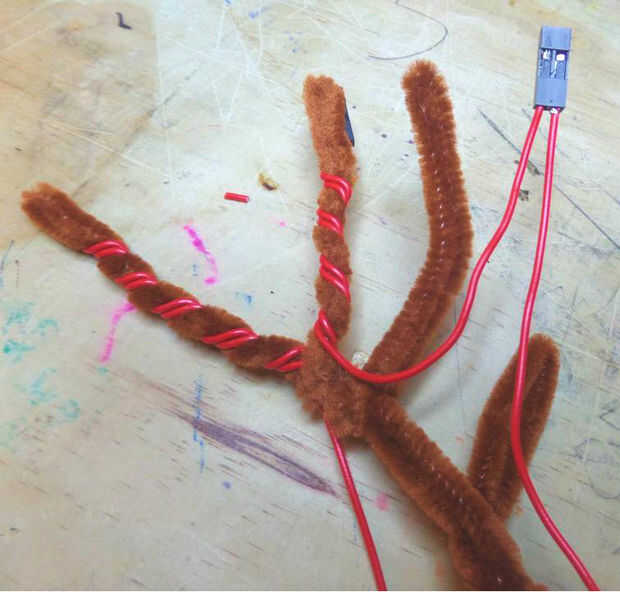

A partir de la más alta rama de cornamenta, pele los extremos de dos de los cables de la encrespadura en los pernos (una vez más, ver LED'tenna estos detalles) y empuje los pines de los conectores. Este viento abajo de la longitud de la rama en el tallo principal.

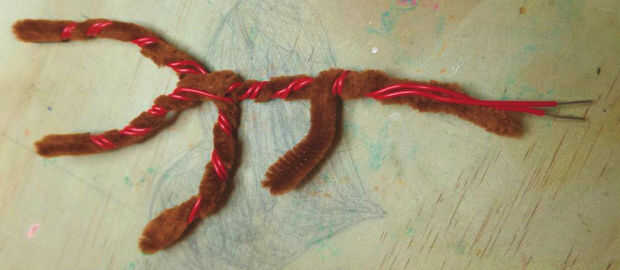

A continuación, mida y corte la longitud del cable 2 tal que cuando un conector se agrega a él y ambos se hieren para arriba de la segunda rama, el conector es justo debajo del ápice del doblez. Ser conservador ya que el exceso de cable puede ser consumido añadiendo más vientos.
Hacer lo mismo para la última rama que te ilumina. Una vez más, tenga en cuenta que los LEDs se conectarán en serie. Así como se colocan los cables en los conectores, los LEDs que lleva se conectará así: cátodo de cátodo - ánodo amarillo - amarillo rojo ánodo - rojo cátodo - ánodo verde - verde.
El titular de la

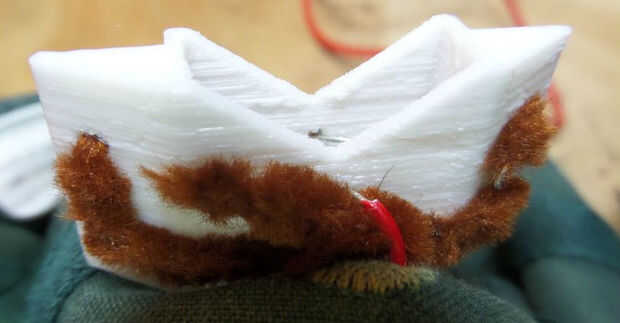

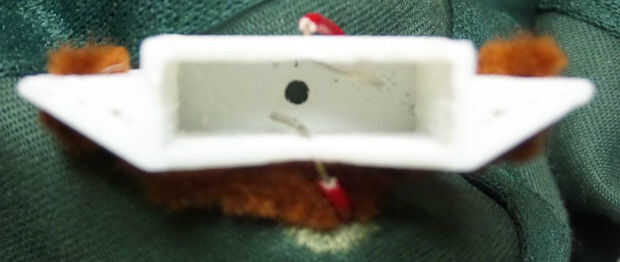

La alimentación del alambre y los tallos a través de la tapa del orificio de evacuación. Apenas como con el LED'tenna, garantizar los tallos en el soporte de los agujeros y tira y alimente el alambre en el soporte de orificios. El soporte para esta versión es más grande porque tiene que mantener dos CR2032s. Asegúrese de imprimir la adjunto a este Instructable.
Algunos consejos sobre el soporte de impresión 3D. Dependiendo de la impresora puede tardar unas pocas impresiones para obtener las dimensiones exactas derecho. Tengo edición del Printrbot Simple fabricante. Había montado yo mismo. Me tomó 5 impresiones para obtener lo que necesitaba, sobre todo porque mi impresora es como este punto sólo C-grado de calidad y exactitud. Las abrazaderas de plástico y madera muestran su desgaste.
Por último, fije el soporte a la tapa con cinta de espuma doble antiadherente o velcro y luego pop en dos CR2032s en cada soporte.
LED

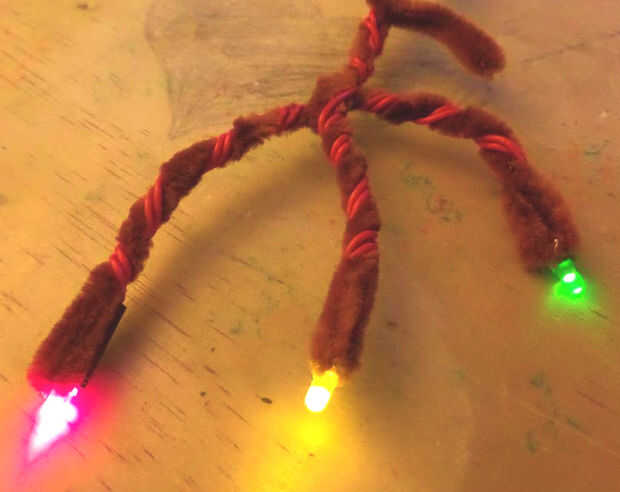

Coloque los 3 LEDs que los ánodos están todos en el mismo lado. Es decir, si uno está a la izquierda, coloque los otros dos a la izquierda. Cortar los cables que cuando se colocan en el conector se sientan enrojecida. Si quedar suelto, splay las puntas un poco para que haya cierta resistencia. Coloque todos los LEDs en los conectores asegurándose que el lado que el ánodo es el mismo para todos los tres LEDs. Una vez más, necesitan ser conectadas en serie.
Y eso es todo. Para ahorrar batería, sólo tire de un LED en cada lado. Para dar vuelta atrás, solo pop de nuevo en.
