Las instrucciones en completar la maqueta de diseño de accionado por resorte para elevación/descenso de Center-Mounted estriberas en sillas de ruedas eléctricas (3 / 5 paso)

Paso 3: Montaje tablero a la silla

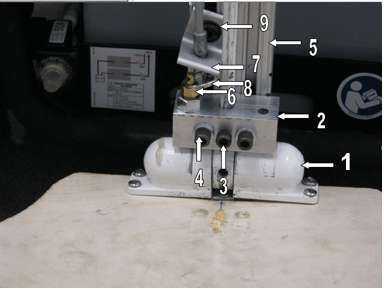

Haga tres agujeros en una cara larga de bloque de aluminio más pequeño (2). Agujero de centro es de tornillo de fijación (3). Otros agujeros son para tornillos de 80/20 (4) montaje en segmento largo 80/20 (5). Tamaño de broca coincide con diámetro de tornillo.

Agujero del tornillo de fijación del hilo.

Perfore un agujero a través de la cara larga encima de bloque de aluminio, adyacente a la cara con tres agujeros. Poco tamaño para permitir el paso de extensor de resorte de torsión a través de bloque pequeño.

Perfore un agujero en la cara misma, lejos del agujero central. Poco tamaño coincide con la del émbolo del resorte.

Agujero del émbolo de resorte del hilo de rosca.

Montar el estribo con el resorte montado en el bloque de aluminio con émbolo del resorte (6) y asegúrelo al 80/20. Es aconsejable poner una junta en el extremo opuesto del 80/20 para colocarse sobre la superficie de trabajo para la estabilidad.
