Paso 1: El concepto
Otra vez, mi propósito aquí no es decirle cómo construir un cajón o un armario. Voy a centrar en los aspectos de diseño de este concepto y las cosas específicas que son diferentes de una corredera convencional. Los atributos de este diseño son las siguientes:
- Se abre en ambos sentidos
- Se abre aproximadamente 3/4 del camino en cualquier dirección de acceso generoso
- Ras, frentes de cajones para polvo mínima intrusión y aspecto liso de la inserción
- Tope en posición cerrada
- Barato
- Sólo tienes que hacer un cajón, que es la mitad del trabajo de hacer dos
El tope en posición cerrada era una consecuencia feliz y originalmente no estaban en mi lista de deseos. Pero es bueno tener. Dos vías rodamiento de bolitas resbala bastante grande acomodar a mi cajón (32 pulgadas de profundidad) habría costado más de $100. Y otra vez, no habría conocido #3 arriba. Mi costo fue de unos $25. Para esto hacer razonablemente fácil construir, decidí hacer estas diapositivas de la madera. Pero el diseño es tan simple, que si se desgastan, puedo sustituirlos fácilmente.

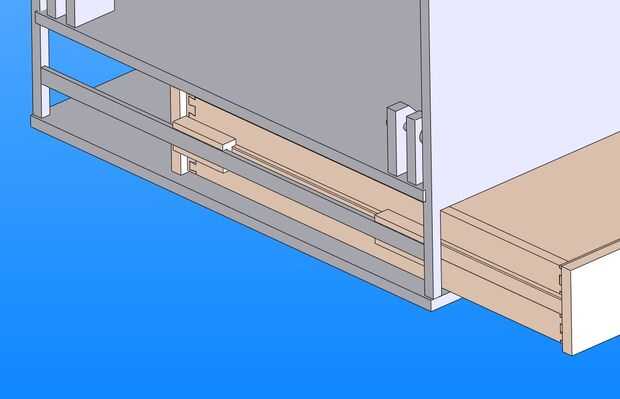

Si nos fijamos en la imagen de CAD, usted puede ver cómo funciona. Nota un lado del gabinete es invisible para revelar el interior. El cajón y el gabinete tienen grapas fijadas a ellos para actuar como diapositivas. Pero mientras que una corredera convencional tendría la cuña de cajón deslizante en la Cala gabinete; en este diseño, no toque. Entre ellos son más piezas de madera que llamo a un servicio de transporte. La idea es que cada lado del cajón tiene dos lanzaderas para que lo apoyen. En un momento dado, uno de los transbordadores se coloca contra la parte interior del gabinete del lado de que la gaveta se abre hacia el. Simultáneamente, el otro autobús se coloca contra la parte interna del frente del cajón "posterior" y se mueve con ella como funciona el cajón. Debido a la forma de las lanzaderas y la disposición de las diapositivas, siempre se encuentran atrapados entre las dos superficies. Cuando el cajón está en la posición de cerrado, todos cuatro lanzaderas están pegados a los frentes de los cajones y el armario. Así que si visualizar el cajón abierto hacia un lado, moviéndose a través de la posición de cerrado, las dos lanzaderas que se fijaban detrás de la superficie del gabinete gabinete mover con el cajón tan pronto como entra en contacto con los. Los dos transbordadores que se mueve con el cajón paran contra la cara del gabinete a la vez. Dos son siempre fijos. Dos siempre están en movimiento.
Usted probablemente puede adivinar que los transbordadores no podrían comportarse siempre, como el rozamiento de deslizamiento del cajón del movimiento podría sacarlos fuera de su posición de manera aleatoria. Esto se resuelve mediante el uso de pequeños pero potentes imanes de tierras extrañas dispuestos de una manera particular. Esto hace que las lanzaderas a comportarse correctamente, siempre y cuando las partes de la diapositiva son bastante suaves y los imanes son lo suficientemente fuertes.
