Paso 3: Ahora vamos a encender las luces!

Con el Maxbotix generando medidas en pulgadas configurar un Transistor para activar el poder de las luces y la música. He utilizado un transistor Tip 120 NPN conectado al Pin 7. El transistor actúa como un interruptor y cuando Pin 7 alta abre el circuito al permitir que la energía fluya a tierra del motor y luces. Declaré pin 8 una salida llamada música y creó un pedazo corto del código para verificar los valores de los sensores y enviar pin 8 alta cuando el sensor de lectura de menos de 5 pulgadas. (Finalmente se ha cambiado esto por un número más grande pero para probar esto mantiene mi área activación compacto).

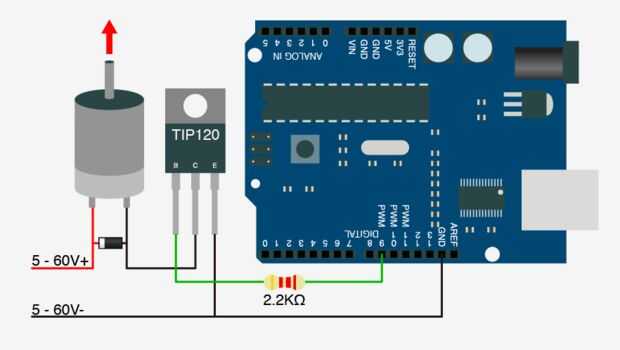

Un motor genera un reflujo de electricidad cuando se derrumba el campo magnético de los rotores y este incremento podría dañar el transistor y potencialmente su Arduino por lo que es muy importante incluir ese diodo en paralelo a través de su circuito. Tengo este diagrama de cómo está conectado fuera de Bildr y activa las luces y el motor en el mismo circuito de punta 120.

Finalmente decidí que quería el motor a funcionar a 5v y las luces deben funcionar en 12 para ponerlo todo a 12v y poner un regulador de voltaje de 5v en el circuito del motor pero se puso demasiado caliente así que divide los carriles en mi protoboard e incluye dos fuentes de alimentación separadas, uno a 12v para las luces y uno a 5v para todo lo demás y entonces todo parecía feliz.
