Las poluciones nocturnas: Mi Arduino Internet habilitado sueño generador (4 / 7 paso)

Paso 4: Necesita un pulsación botón azul.

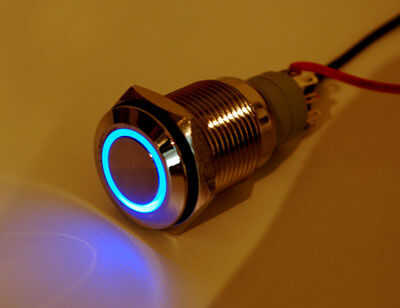

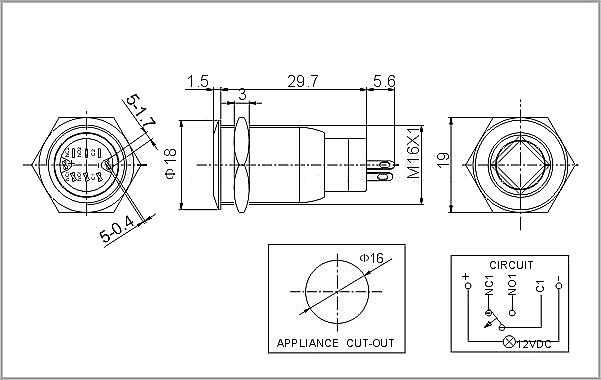

El pulsación botón azul es una realmente de alta calidad buscando dispositivo de cromo con un anillo de LED azul. (Se presenta también en otros colores). Clásico y elegante de seguro. Es un poco confuso a primera vista porque tiene 5 polos conector pero hay una muy fácil explicación en http://www.adafruit.com/products/481 en la descripción del producto.

Básicamente es sólo un estándar LED (con una resistencia integrada que simplifica la conexión!) combinado con un interruptor que puede conectar para ser normalmente abierto o normalmente cerrado.

Los dos fuera de pines son para el LED por lo que los engancha primero. Sólo un conector de tierra y un pin PWM en la causa de arduino quería a pulso. He utilizado el pin 3 se conecta el positivo a la misma.

Siempre se me olvida la orientación del LED (aunque es fácil de recordar que el pasador largo es positivo) pero aquí es un buen instructivo con contorno simple

Una vez que se conectó tengo el básico bosquejo de fade que viene en los ejemplos de Arduino, modificar el número de pin de 9 a 3 y luego tocó el violín con el retraso que finalmente establecerse en 50 para una cadencia hipnótica convenientemente fascinante para el flujo del pulso.
