Paso 9: Conectar la música de entrada
![]()
![]()

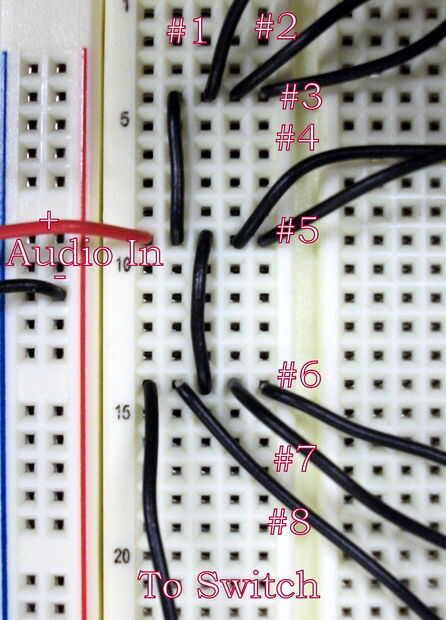

Necesitamos conectar los auriculares en un ordenador a cada uno de los ocho canales en el breadboards y también el bloque del interruptor. En algún espacio vacío en el protoboard que utilizó para construir los circuitos del oscilador, o en un protoboard nueva debajo de la placa con los circuitos del oscilador, diseñar algunos cables como se muestra arriba. Los cables con la etiqueta #1 a #7 conectan a los siete circuitos multiplicadores construimos y el cable con la etiqueta #8 conecta con el filtro paso de banda octava entrado. El bloque de interruptores que construiremos más adelante conectará el cable con la etiqueta "Para cambiar".

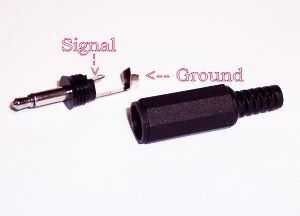

Los alambres con la etiqueta "Audio In" conectan a los auriculares de un ordenador. Una clavija mono de 3.5mm que encaja en tu computadora y la soldadura de dos cables para la señal (+) y las conexiones a masa (-) en el enchufe (ver última foto).
