Láser analógico Guitar Hero (10 / 18 paso)

Paso 10: Construcción de los circuitos de detección de señal

Los circuitos de detección de señal consiste en dos etapas: una etapa de detección de pico y un comparador. En términos técnicos, la etapa de detección de pico en cada canal rectifica el entrante 520 Hz salidas y la tensión de pico de esa señal, mientras que la etapa comparador contiene un op-amp con histéresis que determina si el voltaje máximo es lo suficientemente alto para encender el láser.

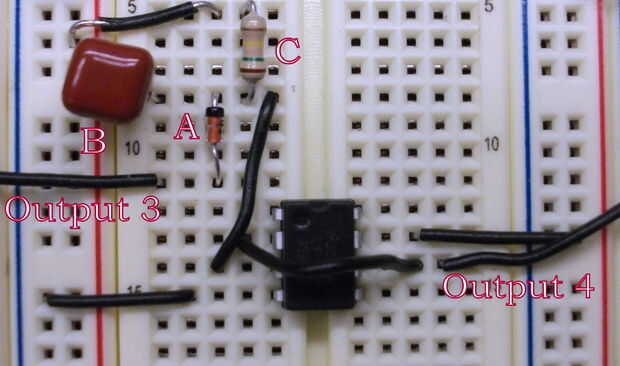

Vamos a construir la etapa de detección de pico. Es sobre el esquema y el diseño. Una vez más, comience en la parte superior de una placa nueva para construir el primer circuito y trabajar su camino hasta una segunda placa para construir los otros siete. Tenga cuidado al colocar el diodo A en cada circuito, es direccional. Puede decir la dirección señalando la banda negra en un extremo.

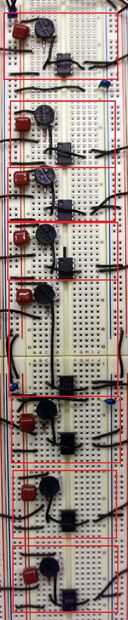

Cuando termine, Conecte estas dos placas a los lados del derecho de la placas de filtro bandpass y salidas de cables a las entradas. Una vez más, la última foto por encima de la presentación completa contiene potenciómetros que no en su diseño.
