Paso 11: Construcción de los circuitos de detección de señal (cont.)

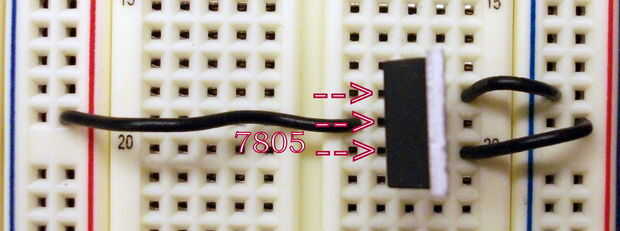

La primera cosa a hacer es generar la fuente de 5V de la alimentación de 15V. Hacerlo con el primer conjunto de esquema y el diseño anterior. Elegir un lugar en un tablero nuevo y colocar el circuito. Tenga en cuenta que sólo necesita hacer esto una vez.

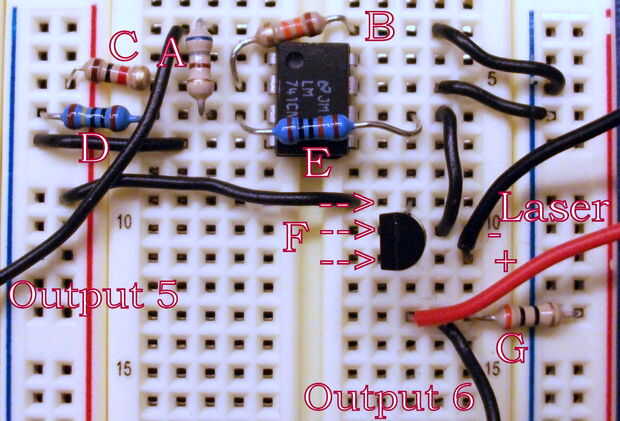

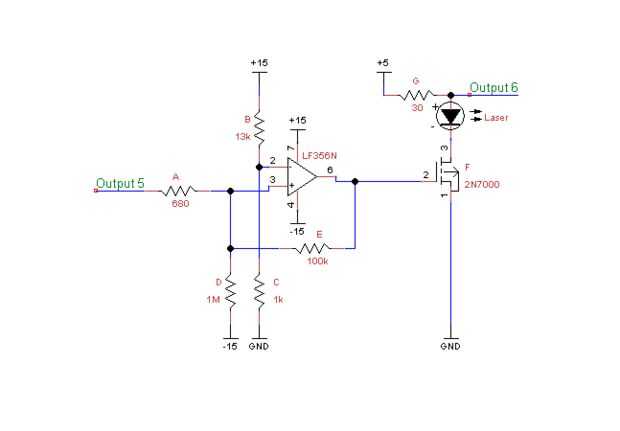

En el espacio vacío en esa placa, coloque los circuitos comparador real según el segundo conjunto de esquema y el diseño anterior. Trabajar su camino hasta una segunda placa a colocar todos los ocho circuitos. Cuando haya terminado, el diseño debe ser similar a la segunda a la última foto.

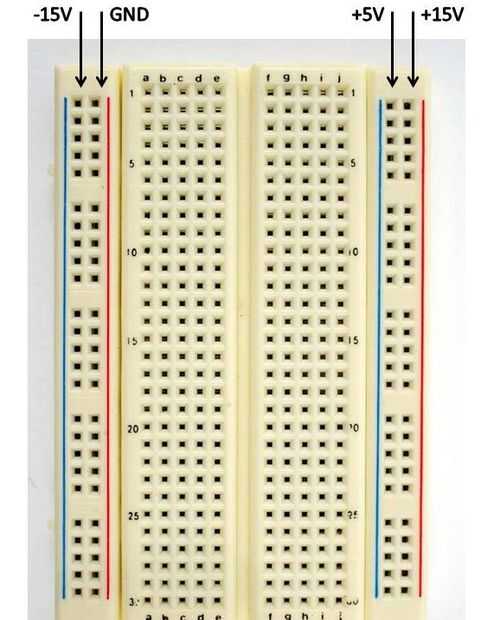

Otra vez, conecte los lados izquierdos de estas dos breadboards a los lados del derecho de las breadboards de detección de pico, cableado de las salidas a entradas. Tenga cuidado al conectar los carriles de la energía entre los dos pares de breadboards, sin embargo. Recuerda que son diferentes! También, conecte todos los nodos etiquetados salida 6 entre todos los ocho circuitos entre sí. El bloque de detección de juego utilizará salida 6 como una de sus entradas.

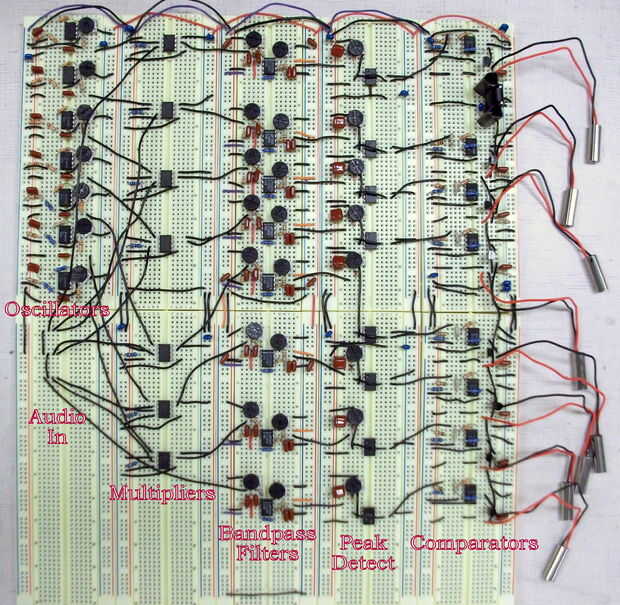

Hemos terminado con el bloque de detección de la nota! Prometo que esto era la parte más difícil... Ver la última foto arriba para un diseño completo de todos los circuitos en el bloque de detección de la nota.
