Paso 12: Construcción de una fuente de alimentación

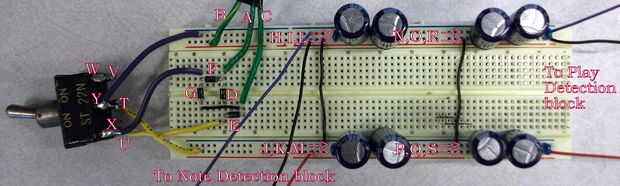

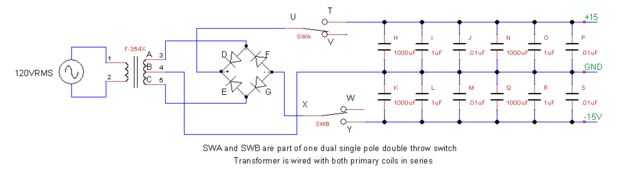

Es el esquema y el diseño de la fuente de alimentación. Diseñar el circuito en un protoboard independiente. La placa utiliza los mismo rieles de alimentación estándar como en el paso 5. A, B y C en el cuadro son los tres cables del transformador con cable-para arriba. Le recomiendo que siga cuidadosamente las instrucciones que vienen con el transformador de cable para arriba correctamente. En particular, este transformador funciona sólo si el voltaje de salida de pared es alrededor de 120 VCA. Es decir, si el voltaje de salida de pared es alrededor de 240 VAC, necesitará utilizar un transformador con doble los bobinados del primario. También, asegúrese de conectar ambas bobinas del primario de este transformador en serie. Si tienes alguna duda sobre cómo conectar el transformador, no crear su propia fuente de alimentación. Tenga mucho cuidado al colocar los condensadores electrolíticos 1000uF--son direccionales (indicado por la raya blanca en un lado) y debe colocarse en la dirección indicada en la imagen!
Cuando termine, conecte los carriles de la energía a los carriles de la energía de un protoboard en el bloque de detección de la nota (todas las breadboards en el bloque de detección de la nota deben tener sus carriles de alimentación conectados entre sí) y a los carriles de la energía de un protoboard en el bloque de detección de juego después que construirlo (todos las breadboards en el bloque de detección de juego, bloque de interruptores y bloque de amplificador de potencia deben tener sus carriles de alimentación conectados entre sí).
