Paso 13: Construcción del Laser "Guitarra"
Lo más fácil es utilizar una caja de cartón y haga agujeros en dos lados opuestos para montar los láseres y fotodetectores. Espacio hacia fuera sea ancho alrededor de la mitad de la mano de espacio entre cada láser o célula fotoeléctrica. Pegamento caliente los fotodetectores y láseres en su lugar en los agujeros. Para asegurarse de que cada láser está alineado correctamente, siga las instrucciones en el punto 7 del apartado siguiente.

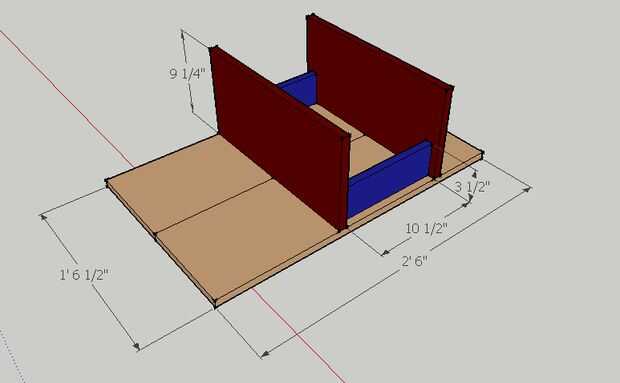

La cosa elegante a hacer es construir una caja de madera. Es un dibujo de las dimensiones de un diseño posible. Aquí es qué hacer.
1. cortar o 1 "x 10" acciones o 1/2" madera contrachapada en las siguientes dimensiones ilustradas (tan, rojo y azules placas de color en el dibujo). El diseño está optimizado para 1 "x 10", pero no dude en cambiar las dimensiones para adaptarse a diferentes acciones. Usted debe cortar dos 3/4 "x 9 1/4" x 2.5 "(tan) tablas, dos 3/4" x 9 1/4 "x 1' 6 1/2" (rojo) tableros y dos 3/4 "x 3 1/2" x 10 1/2"(azul) placas.

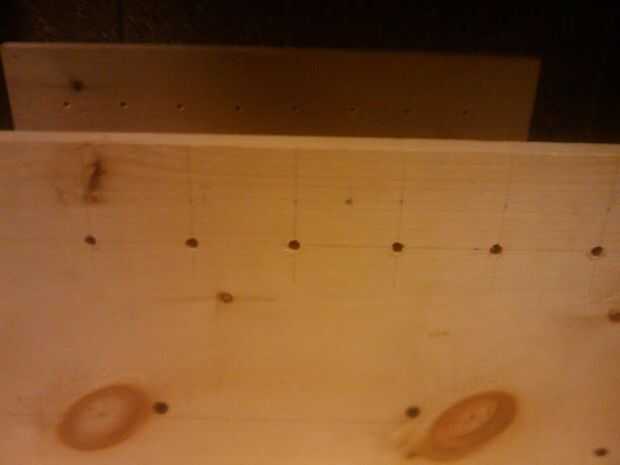

2. perforar agujeros en las piezas rojas para láseres y fotodetectores (ver primera foto). Espacio hacia fuera sea ancho alrededor de la mitad de la mano de espacio entre cada láser o célula fotoeléctrica. Taladre los orificios colocando una tabla encima de la otra y perforar ambas tarjetas a la vez (así, la línea de agujeros).
3. unir las dos piezas tan a lo largo de su borde como se muestra en el dibujo.

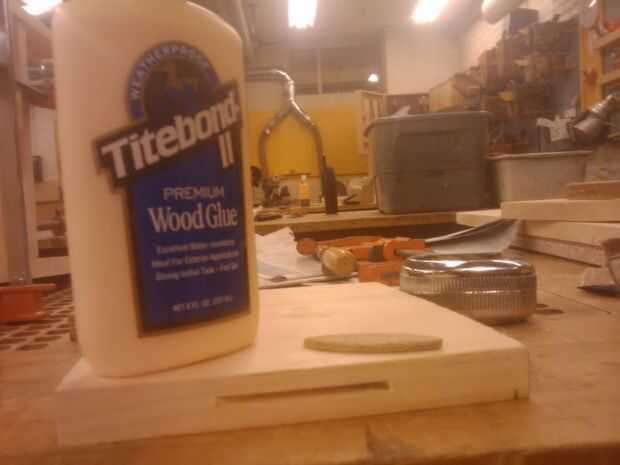

4. galleta unen las piezas rojas para las piezas tan (véase los cuadros segundo y terceros). Empotrar los tableros mientras que el pegamento de madera está mojado.

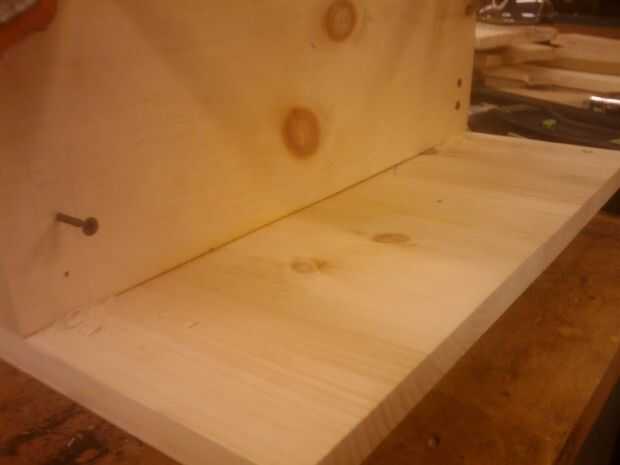

5. Atornille las piezas azules en lugar (véase el cuadro IV). Asegúrese de que usted haga agujeros donde van los tornillos (como las tablas pueden partirse si no perfore previamente).
6. Coloque las breadboards para el bloque de detección de la nota en la sección más grande de los tableros tan sobresale de la caja. Los dos breadboards con láseres conectados a ellos ir más cercanos a la caja. Breadboards para los bloques de detección de juego, interruptor y amplificador de potencia van en los tableros tan al otro lado de la caja.
7. caliente pegue los fotodetectores y láseres en lugar en los agujeros. Para asegurarse de que cada láser está alineado correctamente, gire (enchufe el positivo en el riel de 5V y la negativa en el carril de tierra en el protoboard del circuito comparador de paso 11) mientras que pegado en el láser y asegúrese de que el rayo láser brilla sobre el fotodetector. Para un mejor rendimiento, coloque un trozo de cinta sobre cada uno de los fotodetectores para difundir la luz del láser un poco ya que viene en el fotodetector.

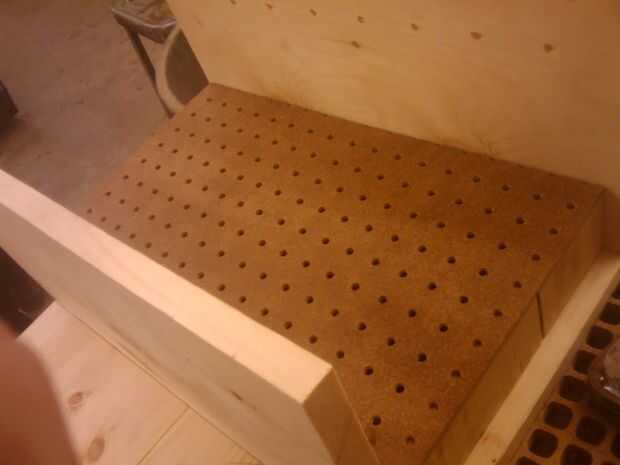

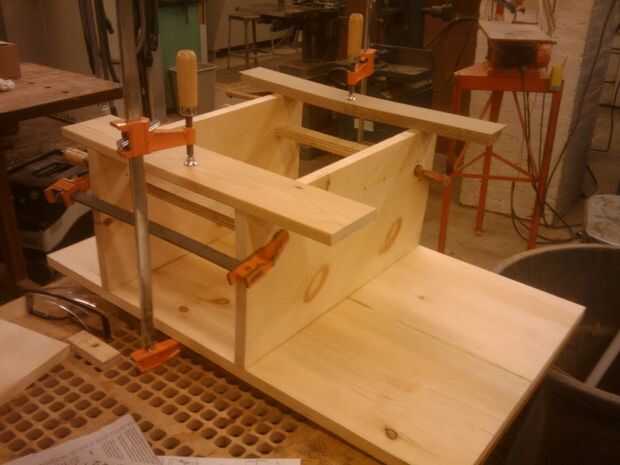

Una mejora de la caja del laser es alguna forma de hacer los senderos de rayo láser visible. Hay dos maneras fáciles de hacerlo. En primer lugar es utilizar polvo de tiza. Simplemente frotar alguna tiza en dos borradores de pizarra y aplauden juntos para lanzar polvo de tiza en la caja, que iluminará los senderos de láser. La segunda manera es hacer un compartimiento en la parte inferior de la caja para algunos hielo seco. El vapor del hielo seco, cuando llena el espacio en el cuadro, ilumina los senderos de láser. El compartimiento utiliza los tableros tan como su base y las juntas verticales como sus lados. Para la parte superior, uso cartón con orificios penetra en él o perfboard. Cortar la parte superior para encajar entre los dos tableros rojo y por encima de los dos tableros azul (véase el cuadro quinto). Poner el hielo seco en un recipiente poco profundo de agua caliente en el compartimiento. Opcionalmente, también puede adjuntar algunos ventiladores de ordenador en la parte superior del compartimiento de que volar el vapor de hielo seco.
