Láser analógico Guitar Hero (14 / 18 paso)

Paso 14: Construcción de los circuitos de detección de juego

Bloque de detección el juego consta de dos partes: los fotodetectores para la detección de que un láser ha sido bloqueado y algunos circuitos de control para determinar que has jugado las notas correctamente. Para ambos de estos circuitos, utilizaremos breadboards con carriles de alimentación son las mismas que para las breadboards de circuito comparador en el bloque de detección de la nota (paso 11). Observe también que las breadboards que vamos a utilizar para cada uno de los pasos de ahora en adelante no están conectados a breadboards que se utilizó para el bloque de detección de la nota.

Primero construiremos el circuito del fotodetector. Antes de comenzar, tenemos que generar un carril de alimentación de 5V del carril de alimentación de 15V. En la parte superior de una placa nueva, construir un circuito 7805 similar al que hemos construido para los circuitos comparador (paso 11).

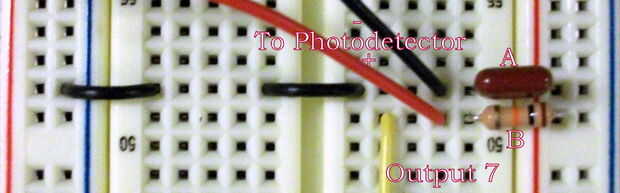

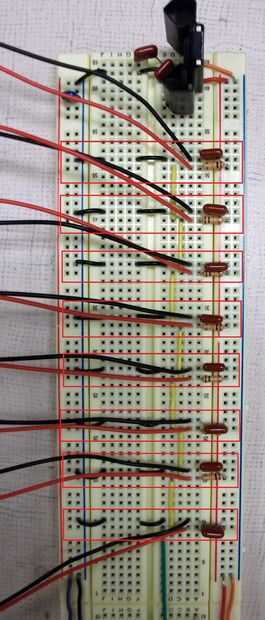

Es el esquema y el diseño de la circuitería del fotodetector. Salida 7 en el esquema es un voltaje alto o bajo dependiendo de si o no el fotodetector Ve el láser. Los circuitos de control usará esta información para determinar si un jugador ha jugado notas correctamente. Continuando en la misma placa debajo del circuito 7805, coloque todos los ocho circuitos de célula fotoeléctrica. El resultado final debería verse como la última imagen de arriba. Nota que todos los nodos etiquetados "salida 7" están conectados juntos. Se trata de una de las entradas en los circuitos de control que construiremos a continuación.
