Paso 15: Construcción de los circuitos de detección de juego (cont.)
![]()
![]()

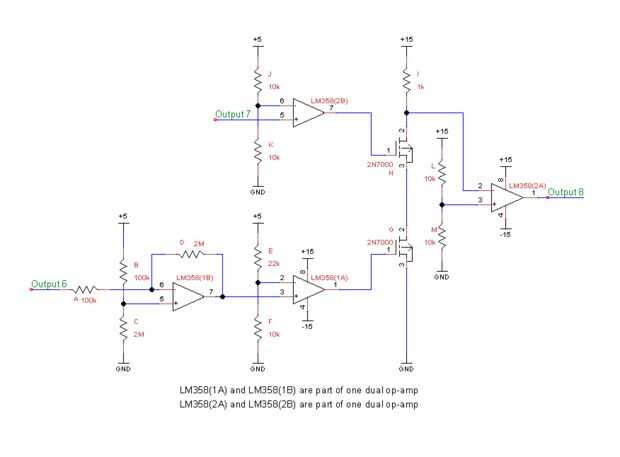

Ahora vamos a construir los circuitos de control. Es sobre el esquema y el diseño. Los circuitos de control analiza la corriente consumida por los láseres y fotodetectores (más precisamente, la tensión cayó a través de resistencias en serie con el láser y los detectores). Si los láseres son dibujo actual, significa que al menos uno de ellos es el. Si los detectores son dibujo actual, eso significa por lo menos uno de ellos es ver un láser (y así no se bloquea al menos un laser). La única manera en la que el jugador puede jugar las notas correctamente si es por lo menos un láser en (los láseres son dibujo actuales) y se bloquean todos los rayos láser (los fotodetectores no son dibujo actual). Los circuitos de control busca esta condición y salidas de alto voltaje si se cumple esta condición; de lo contrario salidas baja tensión. Este voltaje se alimenta en el bloque de interruptores y controles si o no esté la música de entrada para ser jugado por el orador.

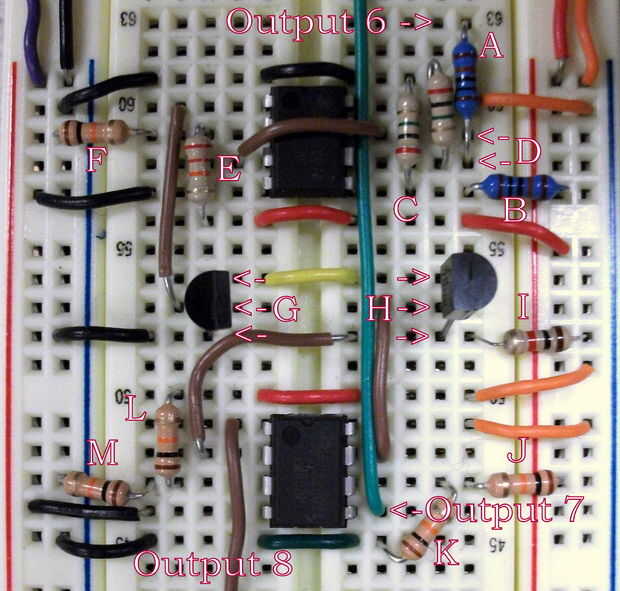

En la placa misma que se utilizó para diseñar la circuitería del fotodetector o en un protoboard nueva debajo de la otra, diseñar los circuitos de control. Tenga en cuenta que sólo tienes que presentar una copia. Salida 6 es la salida del circuito comparador en el bloque de detección de la nota (paso 11) y se conecta a la fila en la protoboard que se muestra. Salida 7 es la salida de los circuitos del fotodetector y el cable verde que se muestra.
