Paso 16: Edificio el interruptor
![]()
![]()

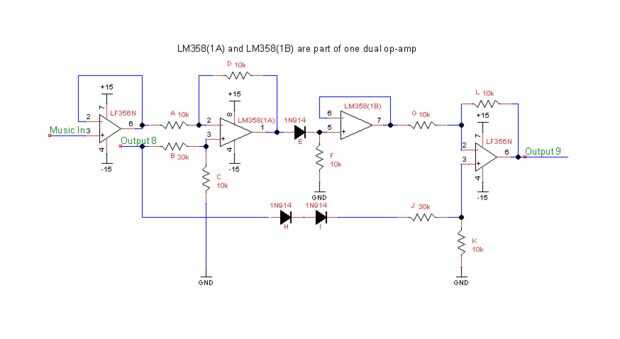

Es sobre el esquema y el diseño para el bloque del interruptor. El bloque Switch toma la señal (salida 8) del bloque de detección juega y cambia una nota en el altavoz si has jugado correctamente. Si 8 de salida es un voltaje alto en un momento dado, lo que significa que actualmente está jugando la música, la música se envía al altavoz. Si 8 salida es un voltaje bajo en un momento dado, lo que significa que usted se está reproduciendo la música incorrectamente, la música ha sido bloqueada el altavoz. En términos técnicos, el bloque del interruptor ajusta el sesgo del diodo D1 para cambiar dentro y fuera de la música de entrada. Esencialmente el circuito agrega la tensión de salida 8 a la música de entrada, pasa el resultado a través del diodo D1 y a continuación, resta 8 de salida. Si 8 de salida es alta, el diodo está en y la música de entrada pasa a través. Si 8 de salida es baja, el diodo está apagado y la música de entrada se bloquea.

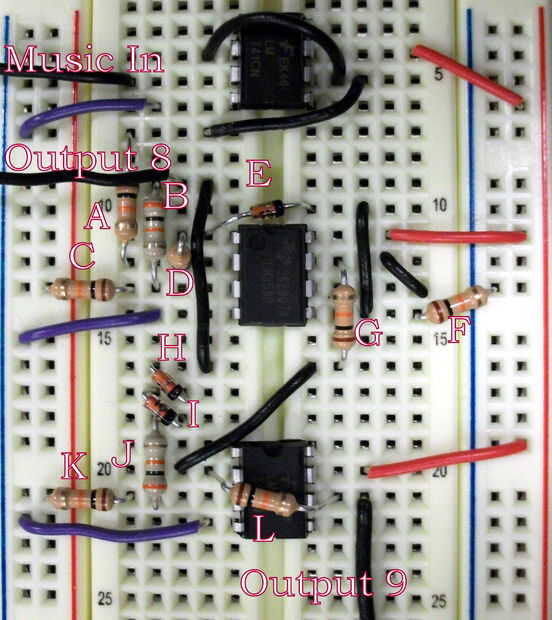

En la parte superior de una placa nueva, construir los circuitos de bloque del interruptor como se muestra. Tenga en cuenta que sólo tienes que crear una copia. Para este tablero, vamos a utilizar los carriles de alimentación estándar se muestra en el paso 5. Tenga cuidado al colocar los diodos, son direccionales.
