Láser analógico Guitar Hero (17 / 18 paso)

Paso 17: Construir el amplificador de potencia

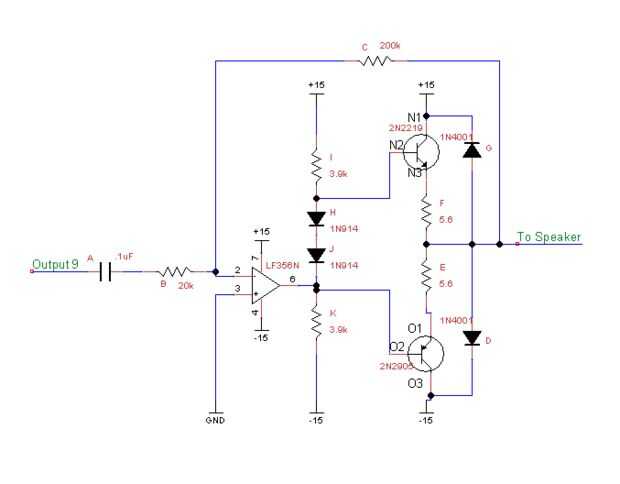

Es sobre el esquema y el diseño para el último bloque, el amplificador de potencia. Este bloque toma en la salida desde el bloque del interruptor, que contiene la música de entrada si el jugador ha jugado las notas correctamente y amplifica la señal por lo que se oye por un altavoz. En términos técnicos, el bloque consta de una etapa complementaria push-pull con una regeneración del op-amp imponer un aumento de 10.

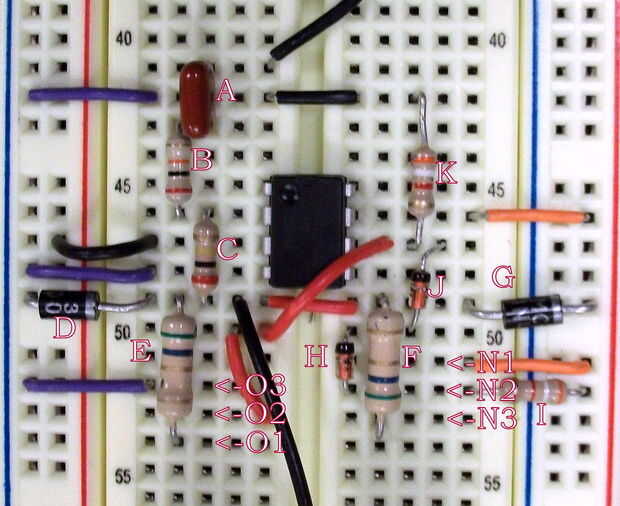

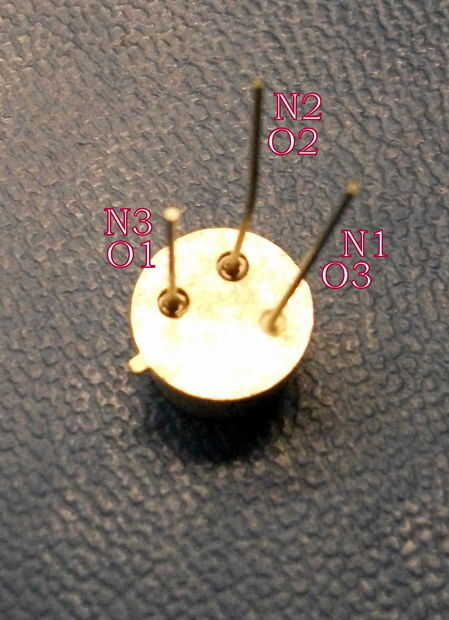

A continuación el circuito interruptor de bloque, construir el amplificador de potencia como se muestra. Sólo tienes que crear una copia. Tenga cuidado al colocar los diodos direccionales. Tenga en cuenta que la primera foto de arriba muestra el 2N2219 transistores y 2N2905. Cada uno tiene tres patas como se muestra en la última foto. La primera foto muestra dónde colocar cada una de estas patas en la protoboard. Cuando haya terminado, conecte el lado izquierdo de esta placa a la derecha de la placa utilizada para construir los circuitos de control para el bloque de detección de juego. Conectar los carriles de la energía, pero recuerda que son diferentes entre los dos breadboards!

La salida del amplificador va a cualquier altavoz que tengas. Soldar un cable entre su circuito de salida con la etiqueta "Al locutor" y la señal de entrada del altavoz y otro cable entre su circuito de tierra y el suelo de altavoz.
