Láser analógico Guitar Hero (18 / 18 paso)

Paso 18: Final del sistema

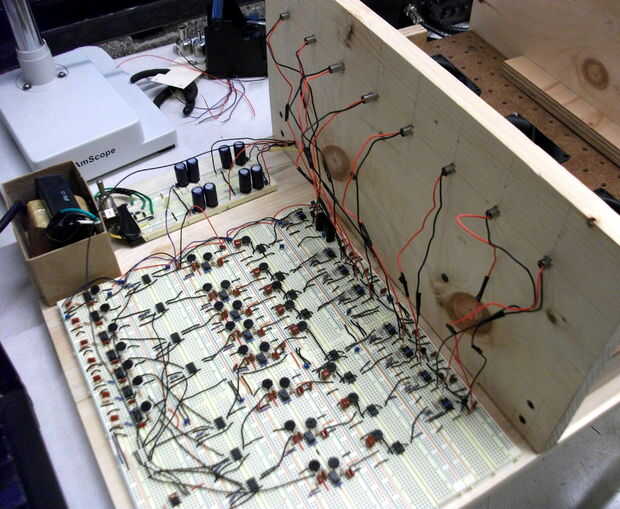

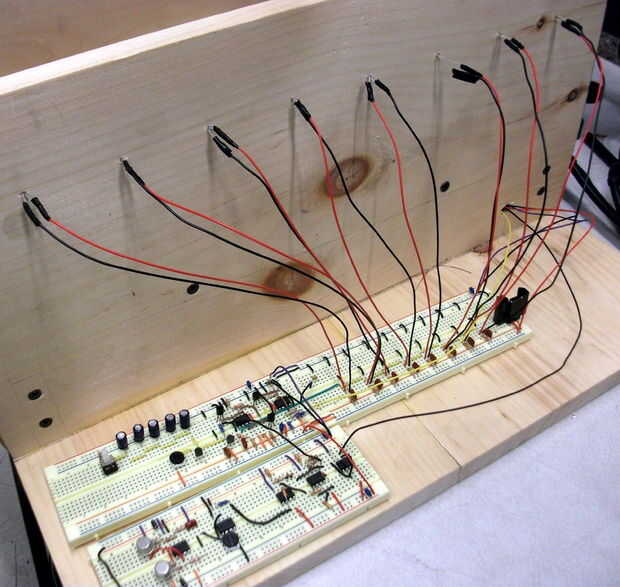

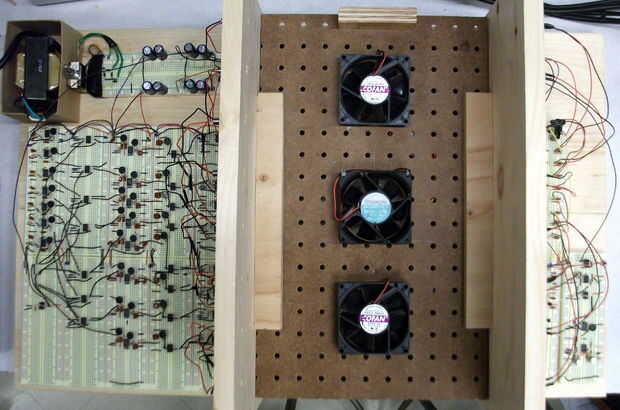

Arriba son algunas fotos de la final del sistema. La primera foto es una vista superior del sistema. En la parte superior izquierda está la fuente de alimentación y que son las breadboards para el bloque de detección de la nota. La caja está en el centro. A la derecha están las breadboards para los bloques de detección de juego, interruptor y amplificador de potencia. La segunda imagen es una vista lateral de los circuitos de bloque de detección de la nota. La tercera imagen es una vista lateral de los bloques de detección de juego, interruptor y amplificador de potencia (hay un par de otros circuitos en el cuadro que no están en su diseño).

Conecte la alimentación y en el archivo de prueba de muestra del paso 3 en su sistema. El problema más común es que la música reproduce incluso cuando el láser no es bloqueado. Es muy probablemente debido a desalineación de su láser. Averiguar qué notas están jugando correctamente y ajustar los láseres correspondientes. Otro problema potencial es que láser encienda aun cuando las notas no son de la música, o no encienden cuando las notas están en la música. Esto es probablemente debido al ajuste de volumen en tu ordenador está demasiado alto o demasiado bajo. Tratar de jugar con el volumen para solucionar el problema. Después algunos de depuración, que tienes un funcional Guitar Hero juego! Buen trabajo.
