Paso 5: Técnicas de diseño

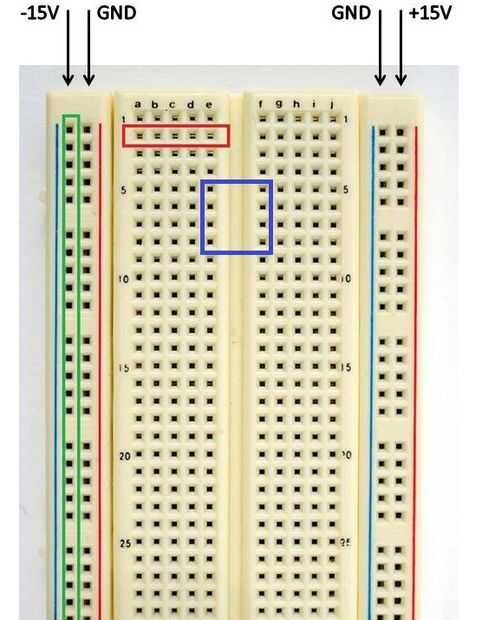

Todos los circuitos se construirá en breadboards. Antes que comencemos, primero unas notas rápidas en diseño técnicas. Arriba es una fotografía de un protoboard. Tenga en cuenta que hay dos columnas verticales en ambos lados y muchas columnas horizontales en el medio. Los agujeros en cada una de las columnas verticales son conectados eléctricamente (por ejemplo, los agujeros en la caja verde de arriba). Los agujeros en cada una de las columnas horizontales están conectados (por ejemplo, en el recuadro rojo).

A menos que se indique lo contrario, utilizamos las columnas verticales los rieles de corriente que se muestra arriba. Estos carriles de la energía serán enganchados a las fuentes de alimentación en el paso 12. Cuando diseño en varios breadboards, tenemos que conectar los correspondientes carriles de alimentación con el alambre. También, es una buena idea en cada protoboard trabajas con insertar un condensador de desacoplamiento de 1uF entre los 15V y rieles GND y otro entre los - 15V y GND.

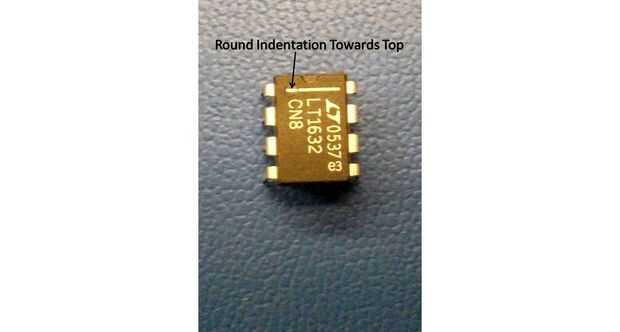

Por último, vamos a usar fichas como la mostrada arriba. El lugar que van a la placa es entre los agujeros horizontales, que se muestra en el cuadro azul en la protoboard. Al colocar fichas, asegúrese de que la muesca redonda en la esquina del chip es hacia la parte superior de la placa.
