Láser analógico Guitar Hero (6 / 18 paso)

Paso 6: Construcción de los circuitos del oscilador

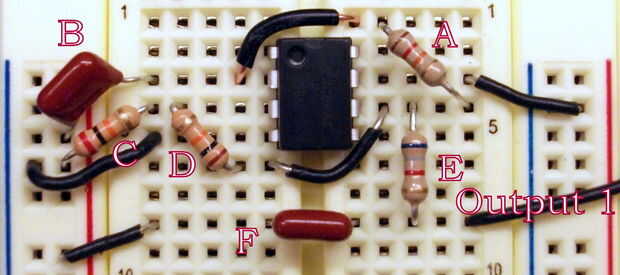

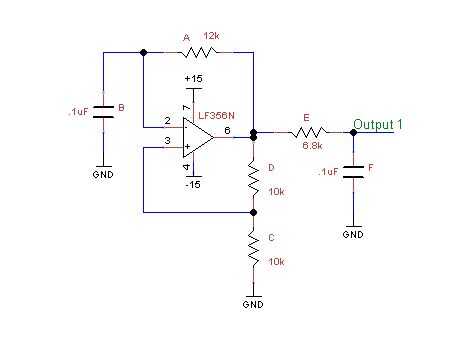

Es sobre el esquema del circuito de un oscilador. En términos técnicos el oscilador es un oscilador de relajación del disparador de Schmitt. Arriba encontrarás una foto del trazado de circuito en un protoboard. En la parte superior de un protoboard, el primer lugar el LF356 chip como se muestra. A continuación, agregue los resistores, condensadores y cables. Las etiquetas de la carta de los componentes en el cuadro corresponden a las etiquetas de la carta de los componentes en el esquema.

Cuando haya terminado, repita este proceso para los otros circuitos seis oscilador, trabajando su manera abajo de la placa. Para que cada salida de circuito oscilador una frecuencia diferente, necesita cambiar el valor de resistencia A en cada circuito. Del primer circuito, utilice A = 12k. Para el segundo, utilice A = 13. 5 k. Para el tercero, utilice A = 16k. Para el cuarto, utilice A = 17, 5 k. Para la quinta, utilice A = 24k. Para la sexta, utilice A = 36k. Finalmente, para el séptimo, se usar A = 110k. Intente colocar todos los circuitos en un protoboard.

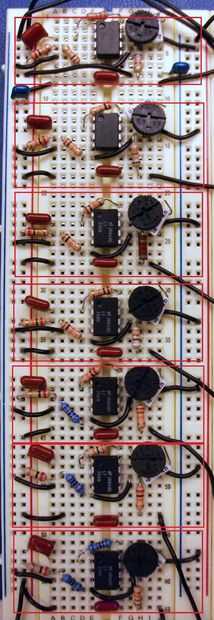

Al final, el diseño debe asemejarse a la segunda foto de arriba. Observe que mi disposición para todos los siete osciladores ligeramente diferente a los suyos porque en vez de resistencia A utilizar una resistencia variable en su lugar, llamado un potenciómetro. Para mí, esto es bueno para probar el circuito, pero para usted, por favor extienda su circuito según la primera imagen.
