Láser analógico Guitar Hero (7 / 18 paso)

Paso 7: Construcción de los circuitos de multiplicador

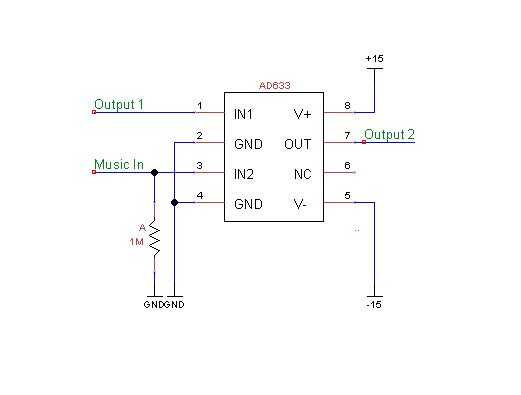

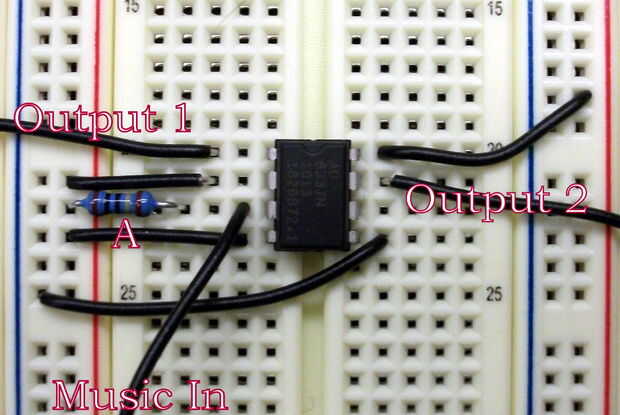

Arriba es un esquema y el diseño de uno de los siete circuitos de multiplicador. A partir de la parte superior de un tablero nuevo, coloque el primer multiplicador y repita el proceso para los otros seis, trabajando su manera abajo. Puede que necesite dos breadboards colocar todo. Para utilizar un segundo tablero, conecte la parte superior de la segunda a la parte inferior de la primera (las breadboards deben tener una forma de sujetarlos juntos), asegurándose de conectar también los carriles de la energía.

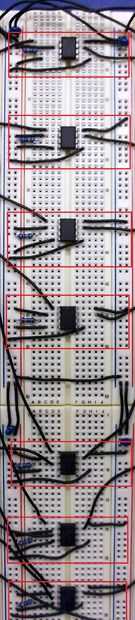

Cuando haya terminado, el diseño debe ser similar a la última imagen de arriba. Ahora Conecte el lado izquierdo de la placa superior a la derecha de la placa de circuito oscilador (carriles de alimentación Conecte demasiado) y cada salida de oscilador a un multiplicador de entrada como se muestra. En otras palabras, la salida del primer oscilador debe ir a la entrada de la primera multiplicadora, la salida de la segunda a la entrada de la segunda, etc.. Enganchamos la entrada música en un par de pasos.
