Láser analógico Guitar Hero (8 / 18 paso)

Paso 8: Construcción de los filtros de paso de banda

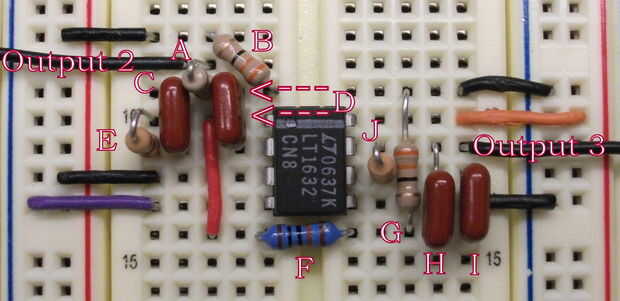

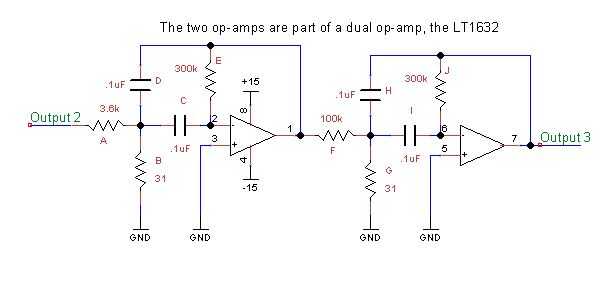

El esquema y el diseño de los filtros bandpass están por encima. En términos técnicos, el filtro paso de banda en cada uno de los ocho canales es un múltiplo de cuatro polos filtro activo de retroalimentación que toma la señal de entrada y filtra cualquier frecuencias fuera de 520 Hz en un ancho de banda de 10 Hz. Así que si hay una señal de 520 Hz, hay una señal de 520 Hz que sale. De lo contrario, la salida es cero.

A partir de la parte superior de una placa nueva, construir los filtros de paso de banda según el cuadro de esquema y el diseño. Trabajo su camino hasta construir siete más, necesita dos breadboards. Para el último filtro bandpass, use un resistor de k 10 para resistencia A en lugar de una k de 3,6 uno. (Técnicamente, esto es ya el octavo canal incluye un multiplicador, que atenúa la señal).

Cuando termine, conecte los lados izquierdos de las dos breadboards a los lados del derecho de los dos breadboards de circuito multiplicador y la salida de cada multiplicador a través del alambre a la entrada de cada filtro paso de banda como se muestra. Nota que hay una banda más circuito de filtro de circuito multiplicador: el último paso de banda del filtro entrada está conectado con la música de entrada. Enganchamos la música de entrada en el siguiente paso.

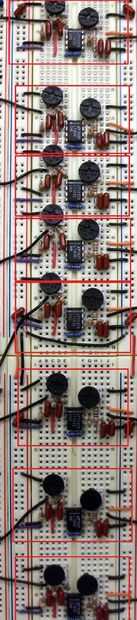

Una vez más, la última foto por encima de la disposición completa incluye potenciómetros que no están en su diseño.
