Paso 1: Configuración del Hardware.
Gracias de nuevo a Intel, Audrey y Instructables para el Kit de desarrolladores de IoT de Grove, algunos de los componentes de este kit es necesario para este proyecto de automatización del hogar. :)
Materiales necesarios:
-Un tablero de Edison Intel conectado a la placa Arduino de extensión o una Board Intel de Galileo.
-Sensor de luz Grove
-Zumbador Grove
-Grove RGB LCD retroiluminación de la pantalla (pantalla LCD 16 * 2)
-Protector Base Grove
-Grove 26AWG Cable cables
-Láser puntero (5mW) (no usar láseres potentes!)
Pasos:
1) -en primer lugar, conecte los Cables USB a la tarjeta!
2) -luego sacar el escudo de la Base de Grove y conéctelo a la tarjeta!
3) -Luego sacar un Cable 26AWG Grove y conecte el sensor de luz de Grove.
4) -entonces conecte el Cable al pin A0 en el escudo de la Base.
5) -ahora sacar la pantalla y conecte el cable de Grove.
6 ) -Conecte el otro extremo del cable de grove para I2C en el escudo de la Base de Grove!
7) -ahora saca el zumbador de Grove y conectarlo al pin D8

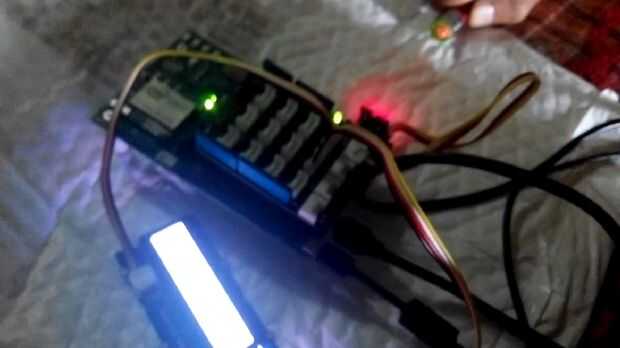

8) ahora configurar todo el Hardware como se muestra en la primera foto!

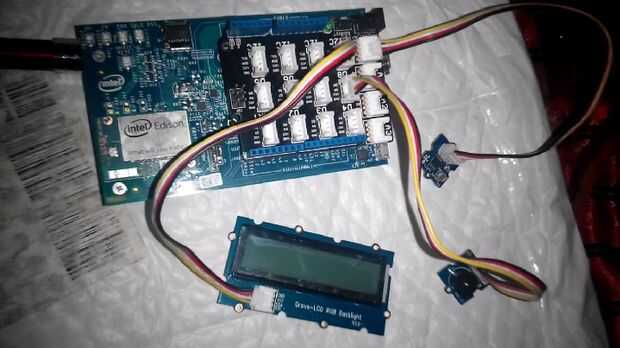

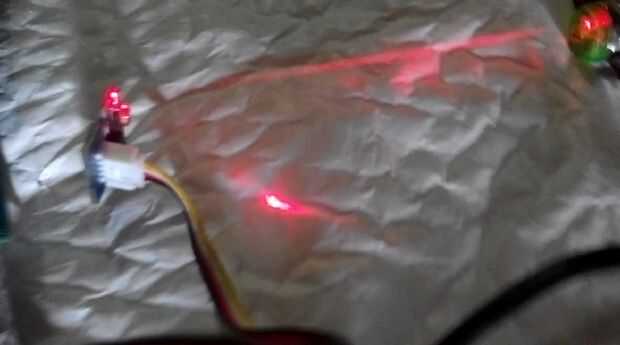

9) configurar el láser y el sensor de luz paralela como se muestra en la imagen segunda y tercera!
10) -eso es todo para la instalación del hardware!
Consulte la la primera imagen para ver la configuración del Hardware también el Video para las conexiones y una descripción detallada!
* Trate de configurar el láser y el Sensor de luz de tal manera que queden paralelas entre sí como se muestra en la imagen segunda y tercera!
